    ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ   MD OC-SOFT50095  5/5  4 4 4 4 .3 .3  .3 .3  不正基板検出時不正基板検出時不正基板検出時不正基板検出時ののののエラーメッセージエラーメッセージエラーメッセージエラーメッセージ     基板要求が「OFF」にも関わらず、対象レーンの入口位…



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50095 

3/5



4.

..

. 機能詳細

機能詳細機能詳細

機能詳細





1



 設定

設定設定

設定





レーン毎の基板要求は、[段取り] 画面で設定します。



図 3.1 段取り画面



[レーン 1 基板要求]、[レーン 2 基板要求] コンボボックスを、ON/OFF に設定することで、次基板の搬

入要求を変更できます。

「OFF」に設定されたレーンは、上流設備への基板要求信号（BUSY-OUT 信号）が常時「OFF」になりま

す。



[レーン 1 基板要求]、[レーン 2 基板要求] コンボボックスは、マシン停止中にのみ編集が行えます。

また、基板データで設定されていないレーンのコンボボックスは、編集できません。



基板データの読み込みにより、本設定は ON にクリアされます。



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50095 

4/5

4.2

.2.2

.2 運転開始時

運転開始時運転開始時

運転開始時の

のの

の確認

確認確認

確認メッセージ

メッセージメッセージ

メッセージ





基板要求が「OFF」に設定されている状態で、リセット状態からスタートボタンを押した場合、運転開始

確認画面が表示されます。



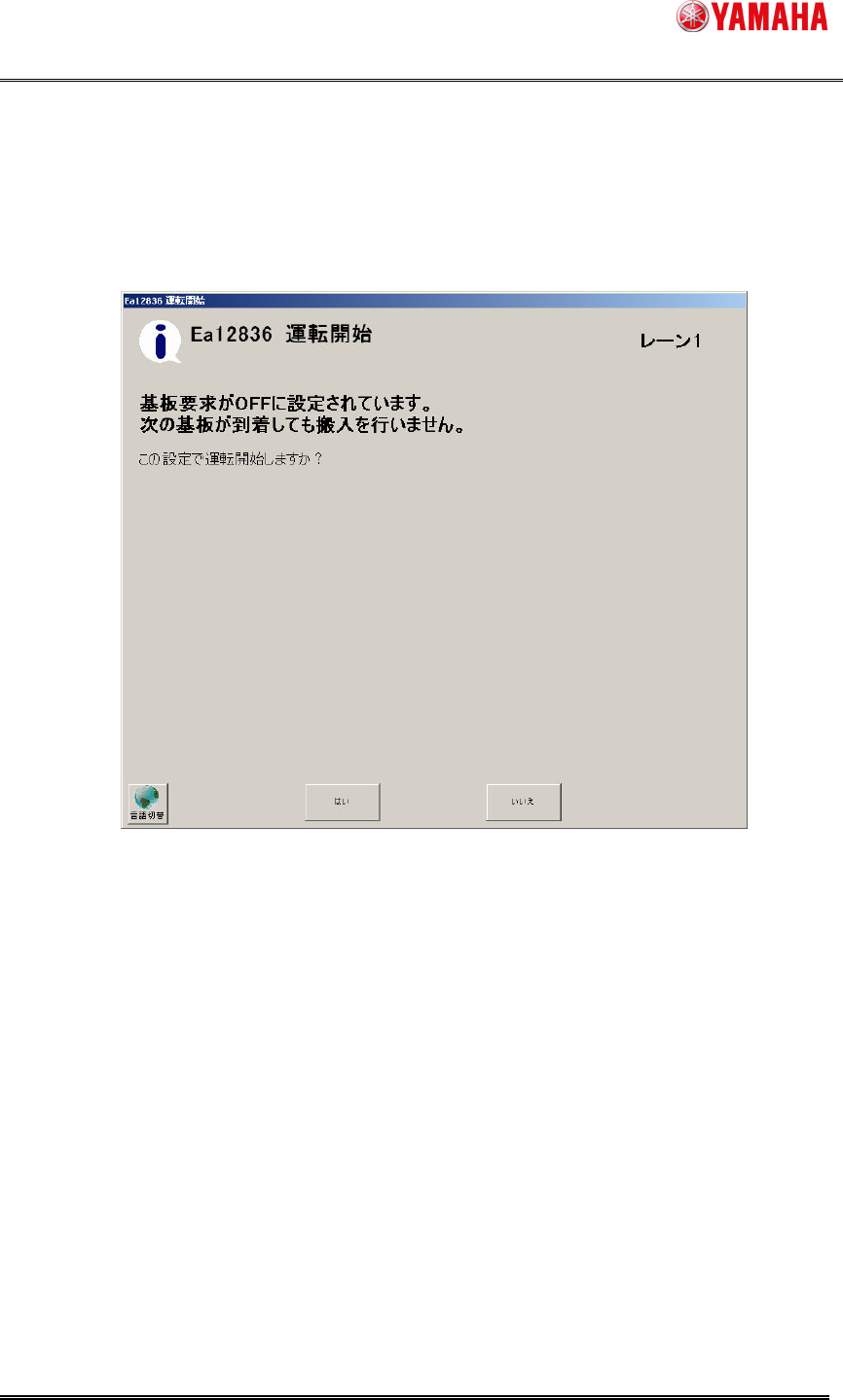

図 3.2 Ea12836 運転開始ダイアログ



[いいえ]を選択すると、自動運転は開始されません。



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50095 

5/5

4.3

.3.3

.3 不正基板検出時

不正基板検出時不正基板検出時

不正基板検出時の

のの

のエラーメッセージ

エラーメッセージエラーメッセージ

エラーメッセージ





基板要求が「OFF」にも関わらず、対象レーンの入口位置センサーが基板を検出した場合、以下のエ

ラーメッセージが表示されます。



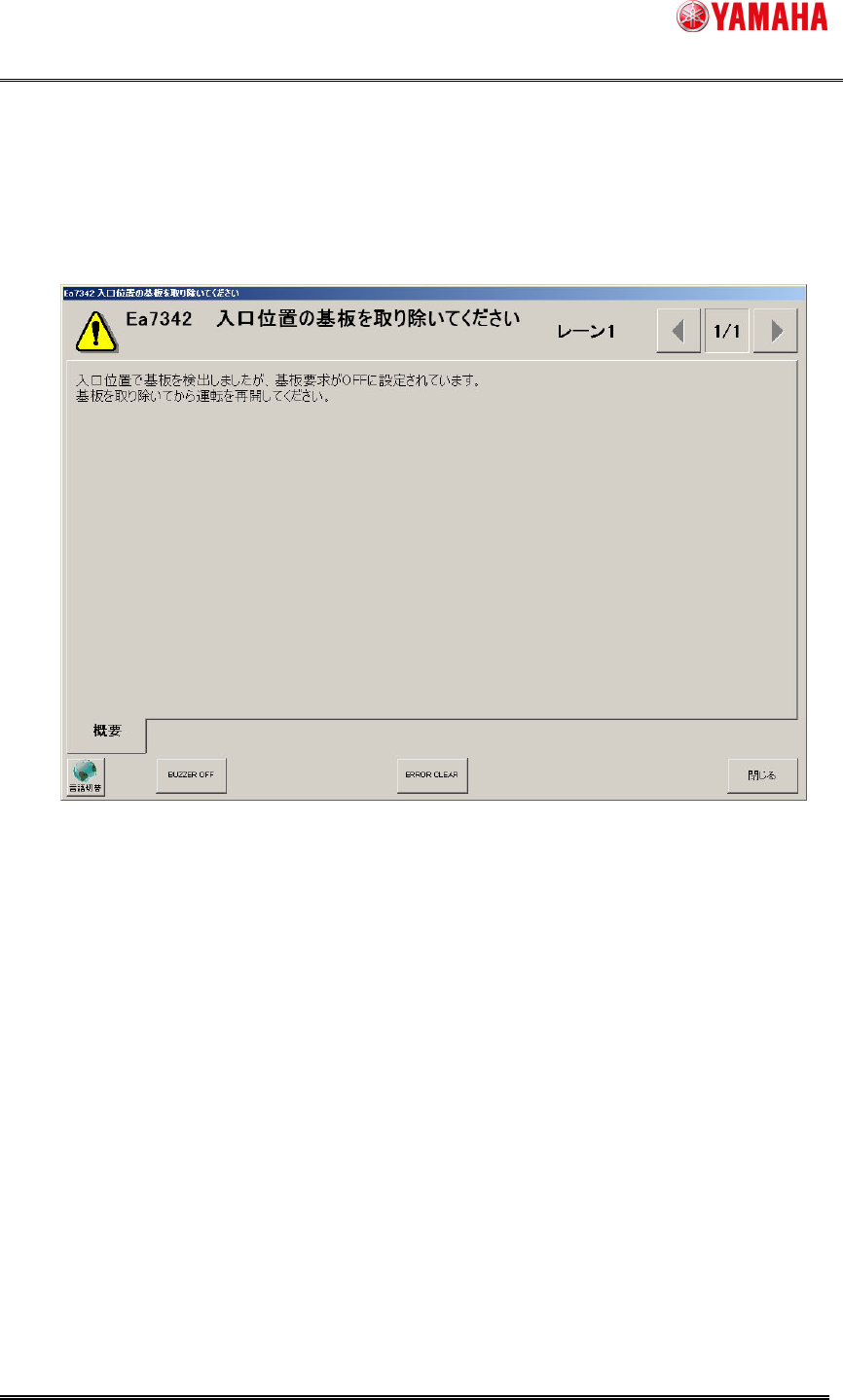

図 3.3 Ea7342 入口位置の基板を取り出してくださいエラー



エラークリアした後、入口位置の基板を取り出し、運転を再開してください。


