42-A デュアルコンベア Dual Conveyor パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610001652AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - S129 ( KN610001652AA-20-1 )
Ref
No.
Remarks
R
1
Q'ty
41-D
タイプA B/Fメンテナンスキット(
高
さ固
定
)
typeA B/F Maintenance Kit(height fixed)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFW1KVCA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
JIG-KIT
1
1 KXFW1APAA00
JIG-KIT
1
2 KXFW1AQAA00
JIG-BLOCK
1
3 KXFB04R9A00
BLOCK
1
4 KXFB04QYA00
BLOCK
1
5 KXFB04QZA00
STOPPER
1
6 KXFB04R0A00
STOPPER
1
7 KXFB04R1A00
BOX
1
8 KXF0DY5UA00 BOX(DA KXF0DY5UA00)
DRIVER
1
9 KXF0DY5PA00 310-1-75
WRENCH
1
10 KXF0DY5NA00 AP0200
PIN-SET
1
11 KXF09MRAA00 56-531-10
PLUG
1
12 KXF02CRAA00 KQP-06
BOLT
2
13 N510017311AA
Hexagon socket head cap screw M3X14-10.9 A2J (Trivalent)
JIG
1
14 KXFB04QUA00
JIG
1
15 KXFB04QWA00
JIG
1
16 KXFB04QVA00
JIG
1
17 KXFB04QXA00
S128
--
( KKXFW1KVCA00-04-4 )

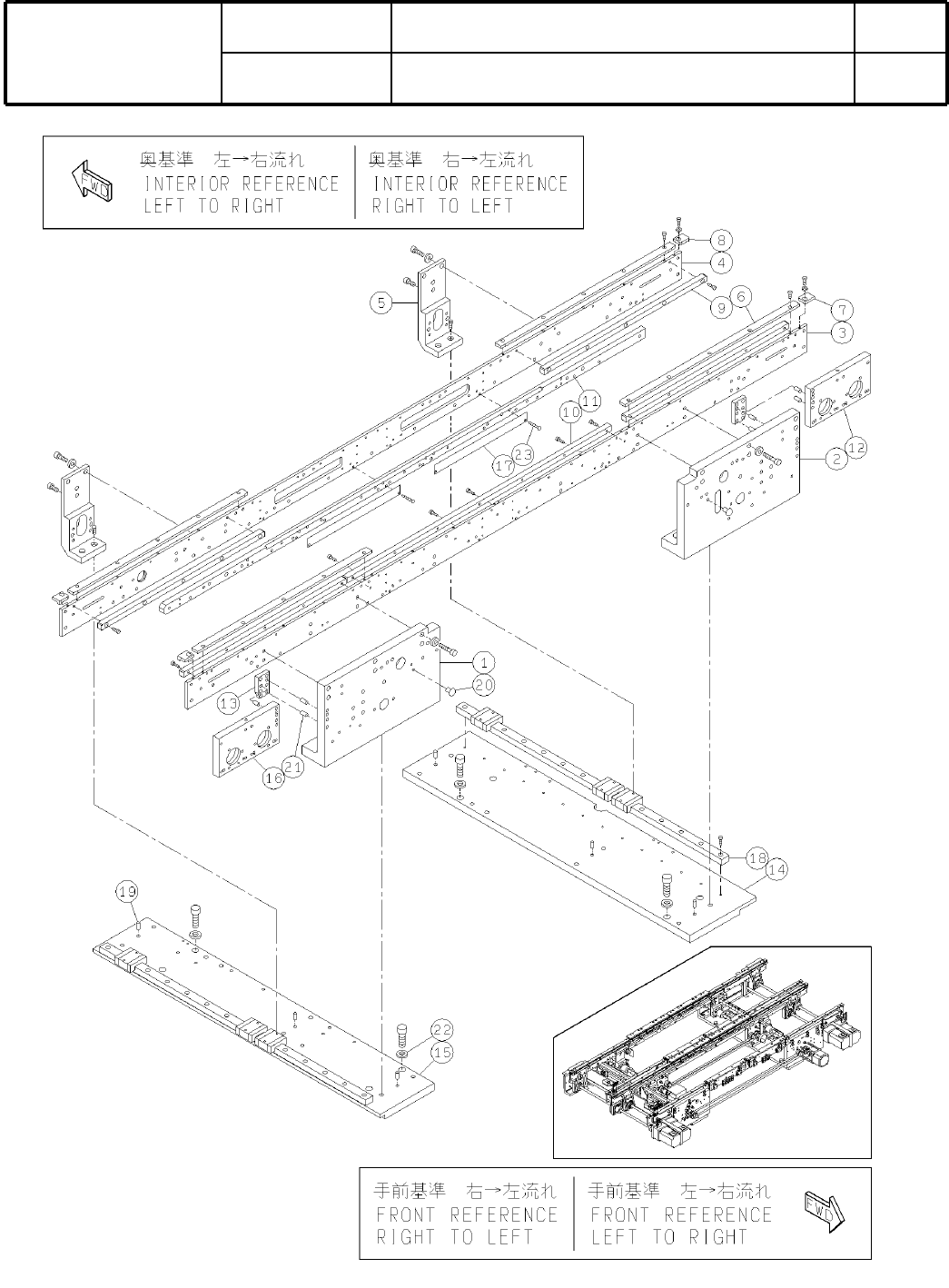

42-A
デュアルコンベア
Dual Conveyor
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610001652AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S129
( KN610001652AA-20-1 )
Ref
No.
Remarks
R
1
Q'ty
42-A
デュアルコンベア
Dual Conveyor
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610001652AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210003906AB
BRACKET
1
2 N210003935AB
FRAME
1
3 N210003459AA
FRAME
1
4 N210003460AA
BLOCK
2
5 N210008246AA
GUIDE
8
6 KXFB04UJA00
GUIDE
4
7 KXFB04ULA00
GUIDE
4
8 KXFB04UMA00
GUIDE
8
9 N210007900AA
FRAME
1
10 N210008251AA
FRAME
1
11 N210003466AA
PLATE
1
12 N210003917AA
PLATE
2
13 N210003918AA
PLATE
1
14 N210003516AA
PLATE
1
15 N210003518AA
PLATE
1
16 N210003919AA
CLAMPER
2
17 N210004676AA
LINEAR-WAY
2
18 N510002113AA LWLC15C3R540BCSHS1/U
PIN
6
19 KXF0CXJAA00 1017003-50010
BOLT
4
20 N510017534AA
Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
PIN
8
21 KXF02YFAA00 MS5-10
WASHER
8
22 KXF0DYHGA00 WSSB16-8-3
BOLT
4
23 N510000307AA
Hexagon socket button head screw M3X20 Steel Black oxide finish 12.9
S130
--
( KN610001652AA-20-1 )
