不间断运行 使用说明书
6
第 3 章 机器操作
3-1 机器作业模式的改变
不间断运行的控制程序，有2种作业模式可切换使用，即不间断运行模式和标准作业模式（以下
称JUKI标准模式）。
这二种作业模式的切换，是在“操作选项”菜单的“使用单元”项目中进行。
把“使用单元”的“不间断运行”按键设定为“使用”（勾选状态），即变成“不间断运行模
式”，而设定为“不使用”（不勾选状态），即变成“JUKI标准模式”。

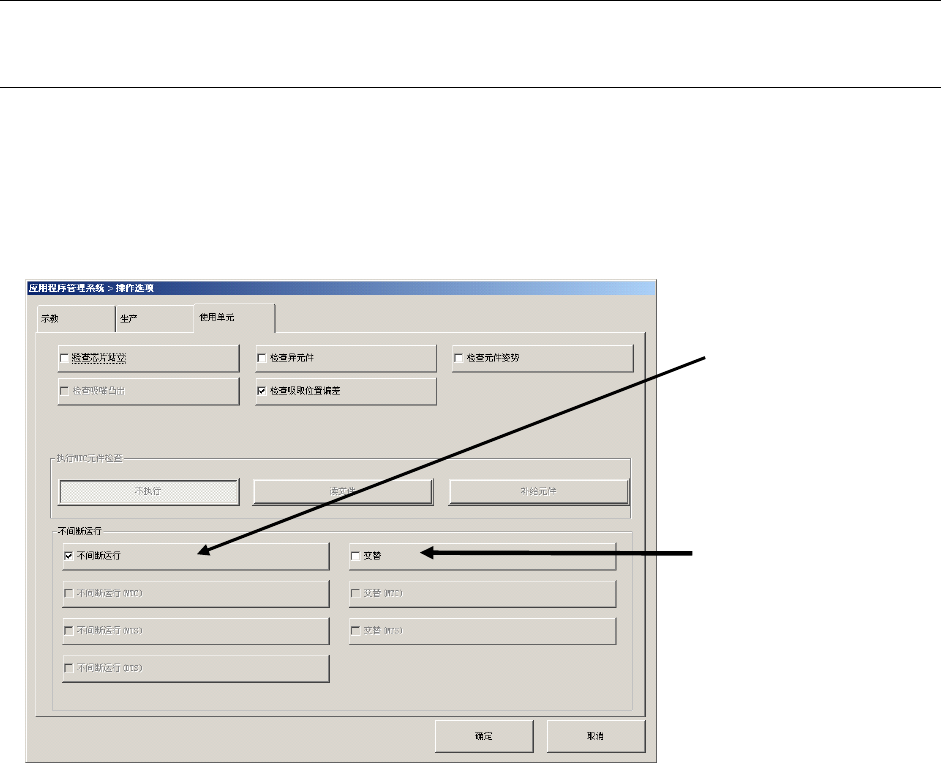

“操作选项”－“使用单元”画面
如把“交替生产模式”设定为“使用”，则在不间断运行生产中发生元件断档时会交替进行送
料器台架及堆料器的切换（即使主送料器台架一侧元件已得到补充，仍从副送料器台架一侧吸
取，直至副送料器台架元件断档）。
如把“交替生产模式”设定为“不使用”，则优先从主送料器台架一侧吸取。即使副送料器台
架正在供料，只要主送料器台架送料器一侧已补充元件并把送料器台架开关设为ON，下一个元
件就从主送料器台架一侧开始吸取。
把不间断运行设定为“使用”，则以下项目无条件变成未使用状态，不能再行选择。
① 发生元件断档时的暂停。
② 出现错误时的暂停。
③ 元件断档开始时的元件高度测定。
④ 元件断档开始时的核实检查。
把这一项目设定为“使
用”（勾选状态），即变
成“交替生产模式”。
把这一项目设定为“使
用”（勾选状态），即变
成“不间断运行模式”。
不间断运行 使用说明书
7

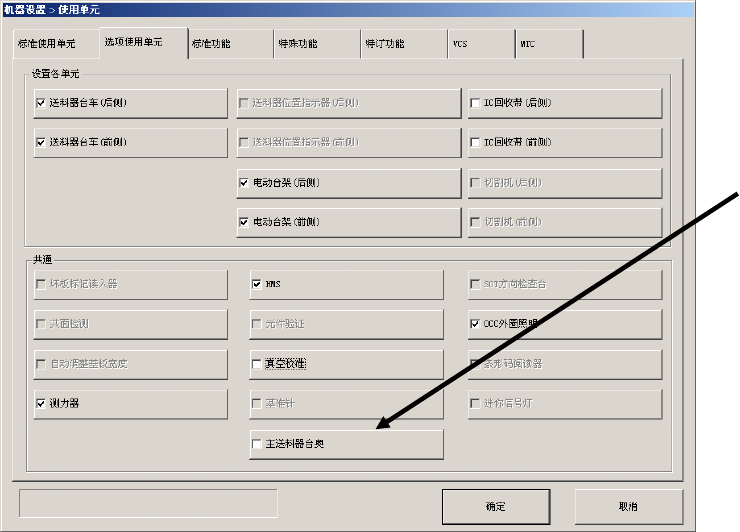

“操机器设置”－“选项使用单元”画面
生产时，把前侧送料器台架、后侧送料器台架中的一方设为主送料器台架，以主送料器台架为
主进行元件吸取。主送料器台架的切换是在“机器设置”菜单中的“选项使用单元”项目中进
行。
如把“主供给器为后侧”按键设定为“不使用”（未勾选状态），则以前侧送料器台架为主送
料器台架，以后侧送料器台架为副送料器台架。如设定为“使用”（勾选状态），则以后侧送
料器台架为主送料器台架，前侧送料器台架为副送料器台架。
其次，对于“机器设置”菜单中“标准使用单元”的传送带浮动传感器（前、后）和“选项使
用单元”的送料器统一交换台（前、后），只要不发生问题就请设定为“使用”。
这些项目如设定为“不使用”，则在生产开始时会显示下面的信息：
“设置数据中的传送带浮动选项为未使用。”
“设置数据中的统一交换台选项为未使用。”
出现这一信息时，请予以删除，用操纵盘开关的起动开开关开始生产运转。
在JUKI标准模式时，送料器台架开关的灯始终处于点亮状态。
在这一模式下，送料器台架开关已设为无效，按下开关也不会熄灯。
把这一项目设定为
“使用”（勾选状
态），则以主送料
器台架为后侧。
不间断运行 使用说明书
8
3-2 送料器台架开关
利用这一开关，可以选择可否从该侧（前或后）送料器台架进行元件吸取作业。
在开关内的灯点亮时按下开关，可使送料器台架变为无效。（这时，灯熄灭。）
反之，在灯熄灭时按下开关，可使送料器台架变为有效。（这时，灯点亮。但只有在送料器台
架正常设置的状态下才如此，否则灯不会亮，送料器台架也不会变为有效。）
灯点亮时表示可以进行元件吸取作业，灯熄灭时表示不进行元件吸取作业。
LASER ON
送料器台架开关
• 为使送料器台架无效而按下开关时，灯会立即熄灭，但如果遇到正在进行元件吸取作业等情
况，由于定时作用，该侧送料器台架不会立即停止元件吸取。
这时，会在进行贴片作业后，从下一个元件吸取作业开始变更送料器台架。
亮灯时：相应一侧的送料器台架有效
熄灭时：相应一侧的送料器台架无效
在送料器台架正常地安装在机器上的状态
下，每按一次开关，开关内的灯即反复点亮和
熄灭（送料器台架的有效和无效）。
注意 :
