Fig. F1-2 ペーパ巻取り部 Paper Wind-out Section 1D6 1D6 1D6 1D7 1D5 1D4 1D3 1D3 1D1 1D2 (BASE : Document No. P-31 1-00X UNIT -5 Fig.F1-2) 1 102-002 Fig. F1 クリーニングペーパホルダ (PH-0350, 0530) CLEANING P APER HOLDER(PH-0350, 0530)
CONTENTS
Fig. F1
クリーニングペーパホルダ
(PH-0350, 0530)
CLEANING PAPER HOLDER(PH-0350, 0530)

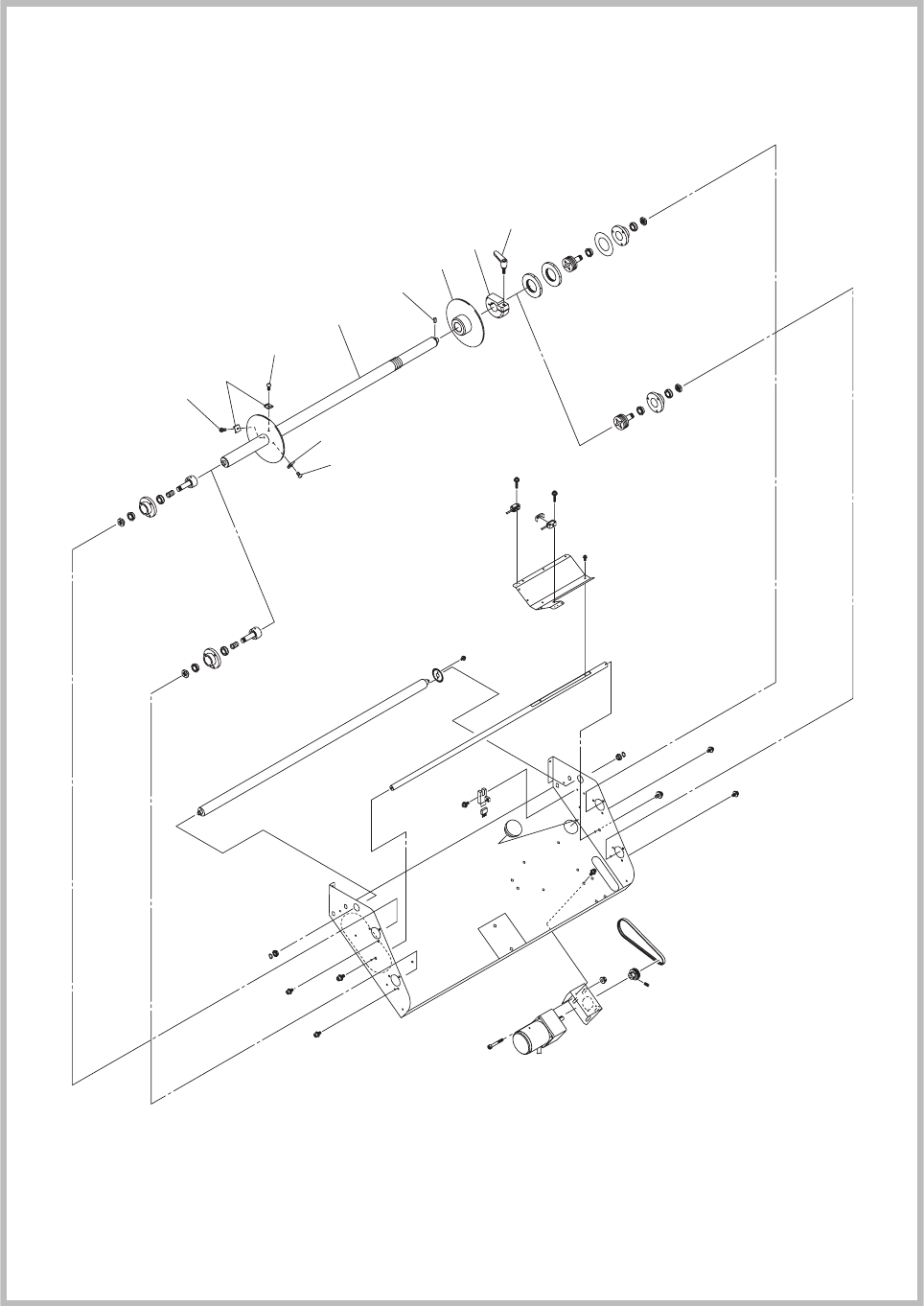

Fig. F1-2
ペーパ巻取り部
Paper Wind-out Section
1102-002
Fig. F1
Fig. F1-2
ペーパ巻取り部
Paper Wind-out Section
1D6
1D6
1D6
1D7
1D5
1D4
1D3
1D3
1D1
1D2
(BASE:Document No. P-311-00X
UNIT-5 Fig.F1-2)
1102-002
Fig. F1
クリーニングペーパホルダ
(PH-0350, 0530)
CLEANING PAPER HOLDER(PH-0350, 0530)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1102-002
1D1 0900H00W COLLAR 2 2 10900070A7-001
1D2 211DF018 PLATE 2 2 10900070A7-002
1D3 216J0558 HOOK 6 6 10900070A7-003
1D4 0900H00X ROD 2 10900070A7-004
1D4 0900H00Y ROD 2 10900070A8-004
1D5 0900H002 CLAMP 2 2 10900070A7-005
1D6 221DA217 RO_MACHIN_SCREW 6 6 10900070A7-006
1D7 221J0065 SPRING_PIN 2 2 10900070A7-007
Fig. F1-2
Fig. F1
PH-0350
PH-0530
