Die S3088 ultra verbindet die Flexibilität der Viscom-S3088-A OI-Familie mit den rundum überzeugenden Stärken der beiden Hoc hleistungsk amera - module XM und XMplus. Ihre Sensorik ermöglic ht sowohl bei hoch- auflösende…

In der heutigen Elektronikfertigung ist eine zuverlässige und

wirtschaftliche Qualitätssicherung gefragt. AOI-Systeme müs-

sen für unterschiedlichste Anforderungen flexibel einsetzbar

sein. Dazu

gehört eine einfache, intuitive Bedienung und eine erst-

klassige Prüftiefe,

die auch neueste Bauteilgenerationen sicher und

IPC-konform abdeckt. All das vereint die S3088 ultra – und noch viel

mehr: Mit dem Kameramodul XMplus in der Variante S3088 ultra gold

wird die Leistungsfähigkeit weiter gesteigert. Das bei diesem System er-

reichte ideale Verhältnis von hohem Durchsatz zu hoher Auflösung sucht

seinesgleichen. In Verbindung mit intelligenten Software-Add-ons und

dem Viscom Quality Uplink ergeben sich optimale Lösungen für die Bau-

gruppeninspektion und Prozesskontrolle.

Schnelle, exakte und quasi abschattungs-

freie 3D-Analysen mit durchsatzstarker

Hochleistungssensorik

Einzigartige Analyse von

QFN-, DFN- und QFP-Dewetting

durch geneigte Ansichten

Auflösung von bis zu 8 µm,

sichere 03015-Prüfung

Einfache Bedienung,

schnelle Prüfprogrammgenerierung

Geprüfte Schlupffreiheit

durch Integrierte Verifikation

Viscom FastFlow Handling,

bis zu 2,5 Sek. LP-Wechsel

Leistungsstarke Zusatzmodule:

Verifikation, Offline-Programmierung

und SPC-Auswertung

Weltweiter, kompetenter Service

vor Ort, per Hotline, Fernwartung

und Kunden-Support-Bereich der

Viscom-Website

Maximale Leistung auf minimaler Fläche

High-Speed-Lötstelleninspektion

Höchste Prüftiefe

Einfache Bedienung

Übersichtliche Ansicht am

Verifikationsplatz vVerify

Lifted Lead in der

Schrägansicht

Tombstone in der

3D-Ansicht

Polaritätsfehler

Die S3088 ultra verbindet die Flexibilität der Viscom-S3088-AOI-Familie mit

den rundum überzeugenden Stärken der beiden Hochleistungskamera-

module XM und XMplus. Ihre Sensorik ermöglicht sowohl bei hoch-

auflösenden Ansichten als auch bei farbigen 3D-Analysen be-

sonders schnelle Inspektionen. Die Bilddatenrate beträgt bis zu 3,6

Gigapixel pro Sekunde.

Die leistungsstarke 3D-Sensorik arbeitet mit integriertem

Streifenprojektor. In diesem einzigartigen Konzept kom-

men bis zu neun Kameras zum Einsatz. Das garantiert eine

quasi abschattungsfreie 3D-Inspektion. Nur so können

gleiche Bauteiltypen auf einer Baugruppe auch einheitlich

geprüft werden.

Zusätzlich zur orthogonalen Bildaufnahme setzt Viscom

geneigte Kameraansichten ein. Das erfordert tech-

nologisch ausgereifte Lösungen, wie z. B. die Errei-

chung der maximalen Schärfe über das gesamte

Bildfeld. Nur so können Dewetting an QFPs und typi-

sche Fehler an QFNs und DFNs zuverlässig detektiert

werden. 3D-Konzepte und rein orthogonale Prüfun-

gen versagen hier.

Die Variante S3088 ultra gold ist mit einer Bildfeld-

größe von 50 mm mal 50 mm und einer Prüfge-

schwindigkeit von bis zu 65 cm

/s auf höchste

Durchsatzanforderungen ausgelegt.

Jede S3088 ultra kann sowohl mit der Bediensoft-

ware vVision als auch mit EasyPro betrieben werden.

Das garantiert eine intuitive Bedienung und einfa-

che Prüfprogrammerstellung. In Verbindung mit

den intelligenten Software-Add-Ons von Viscom wie

Extended Lifted Lead Detection, Integrierte Veri-

fikation oder Viscom Quality Uplink wird das ganze

Potenzial des AOI-Systems voll ausgeschöpft.

Ein weiteres Highlight ist das Viscom FastFlow Hand-

ling. Der High-Speed-Transport ermöglicht durch das syn-

chrone Zu- und Abführen der Baugruppe einen störsicheren

und extrem hohen Durchsatz mit einem Baugruppenwechsel

in bis zu 2,5 Sekunden. Zusammen mit der High-Speed-3D-

Sensorik werden so auch extreme Taktzeitanforderungen

ausgesprochen gut erfüllt .

Als zentrales Feature vereinfacht die integrierte Fehlerverifikation die

Reduktion der Pseudofehler und sichert die Null-Schlupf-Strategie.

Damit wird die Qualität der Prüfprogramme jederzeit, ob für die eigene

Fertigung oder für die Dokumentation bei Kundenaudits, nachgewiesen.

Werden neben dem Viscom-AOI auch Viscom-SPI, -AXI oder -MXI eingesetzt,

bietet der Viscom Quality Uplink ein einzigartiges Tool zur Verknüpfung aller

Inspektionsergebnisse – das vermeidet Fehlklassifikationen, erleichtert die Opti-

mierung der produktspezifischen Prüfstrategie und bietet eine effektive Prozess-

kontrolle. Leistungsstarke Zusatzmodule wie Verifikation, Offline-Programmierung

und SPC-Auswertung runden das Angebot ab.

Maximale Leistung auf minimaler Fläche

Flexible Konfigurationsmöglichkeiten mit

modernster Hochleistungssensorik für

einen erstklassigen Durchsatz

und Intel

Core™ i7 sind eingetragene Warenzeichen.

Zentrale:

Viscom AG

Carl-Buderus-Straße 9 - 15

· 30455 Hannover

Tel.: +49 511 94996-0

Fax: +49 511 94996-900

info@viscom.de

www.viscom.de

Unsere internationalen Niederlassungen und

Repräsentanten in Europa, USA und Asien finden Sie unter:

www.viscom.com

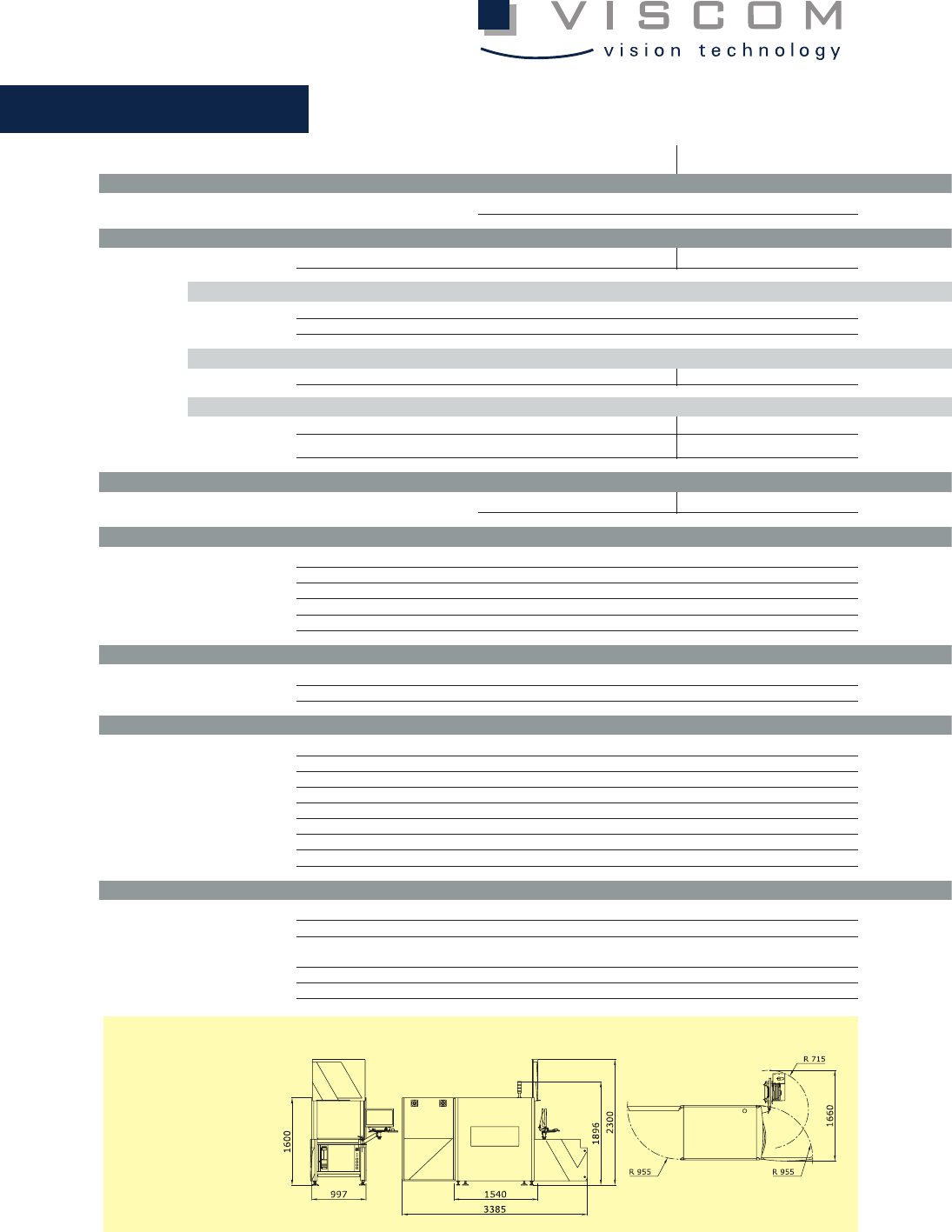

Technische Daten

S3088 ultra

Angaben in mm

Vorderansicht Seitenansicht Draufsicht

S3088 ultra gold

Inspektionsumfang

Lötstellen, Bestückung, Lotpaste

Sensorik XM XMplus

Gesamtanzahl der Megapixel Bis zu 65 Bis zu 121

3D-Sensorik

Z-Auflösung 0,5 µm

Z-Messbereich Bis zu 30 mm

Schrägansichtskameras

Anzahl der Megapixelkameras 4 (8, optional) 8

Orthogonale Kamera

Auflösung 8 µm 10 µm

Bildfeldgröße 40 mm x 40 mm 50 mm x 50 mm

Prüfgeschwindigkeit

Bis zu 50 cm

/s Bis zu 65 cm

Software

Bedienoberfläche Viscom vVision/EasyPro

Statistische Prozesskontrolle Viscom vSPC/SPC, offene Schnittstelle (optional)

Verifikationsplatz Viscom vVerify/HARAN

Remote-Diagnose Viscom SRC (optional)

Programmierplatz Viscom PST34 (optional)

Systemrechner

Betriebssystem Windows

Prozessor Intel

Core™ i7

Leiterplattenhandling

Leiterplattengröße 508 mm x 508 mm

Leiterplattenunterstützung Optional

Übergabehöhe 850 - 950 mm ± 20 mm

Breitenverstellung Automatisch

Transportkonzept Einspur-Transport

LP-Klemmung Pneumatisch

Obere Durchfahrtshöhe 50 mm

Untere Durchfahrtshöhe 45 mm, bis zu 85 mm optional (mit LPU 40 mm)

Sonstige Systemdaten

Verfahr-/Positioniereinheit Synchron-Linearmotoren

Schnittstellen SMEMA, SV70

Anschlusswerte 400 V (andere Spannungen auf Anfrage), 3P/N/PE, 8 A,

4 - 6 bar Arbeitsdruck

Systemmaße 997 mm x 1600 mm x 1540 mm (B x H x T)

Gewicht Max. 800 kg
