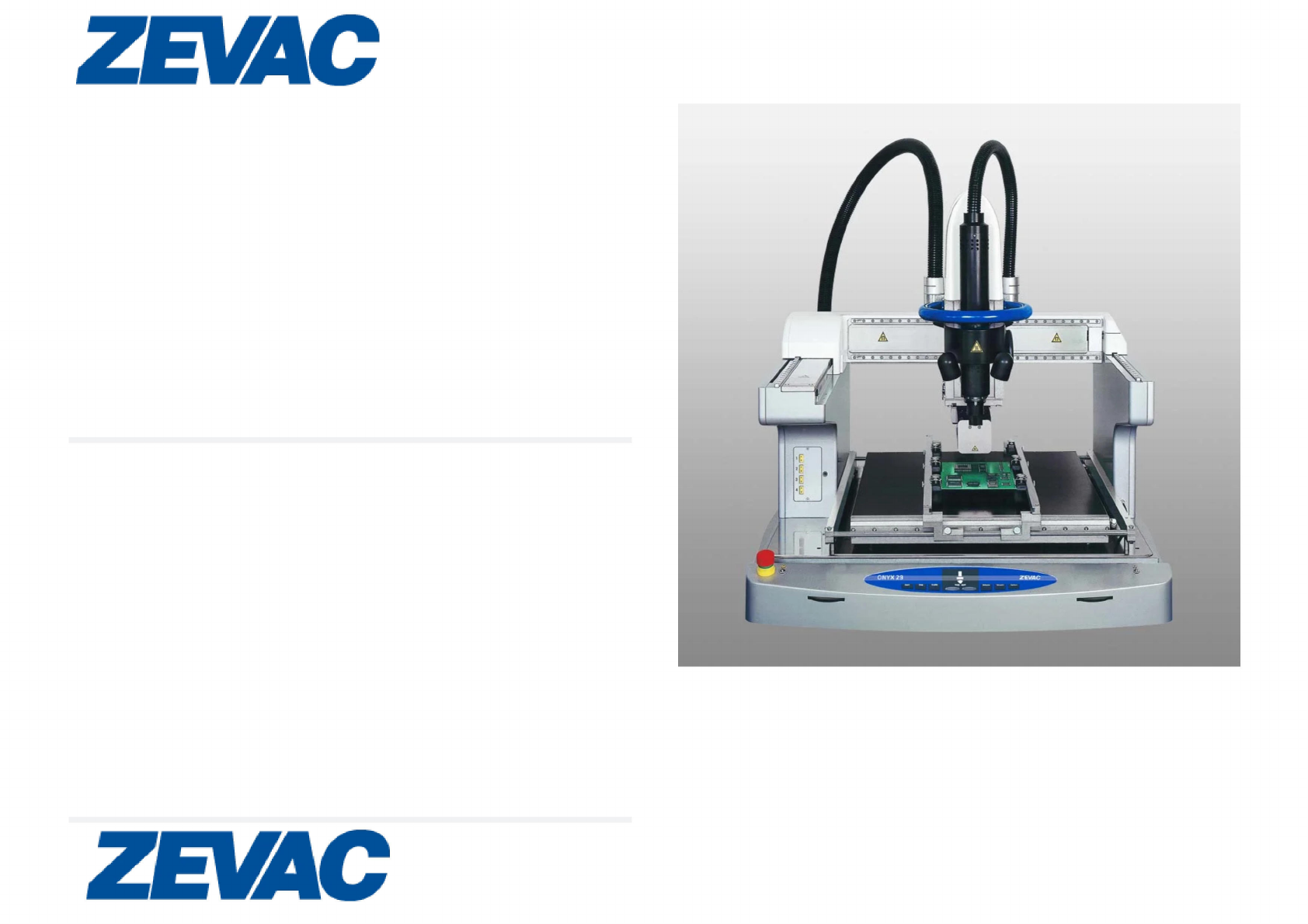

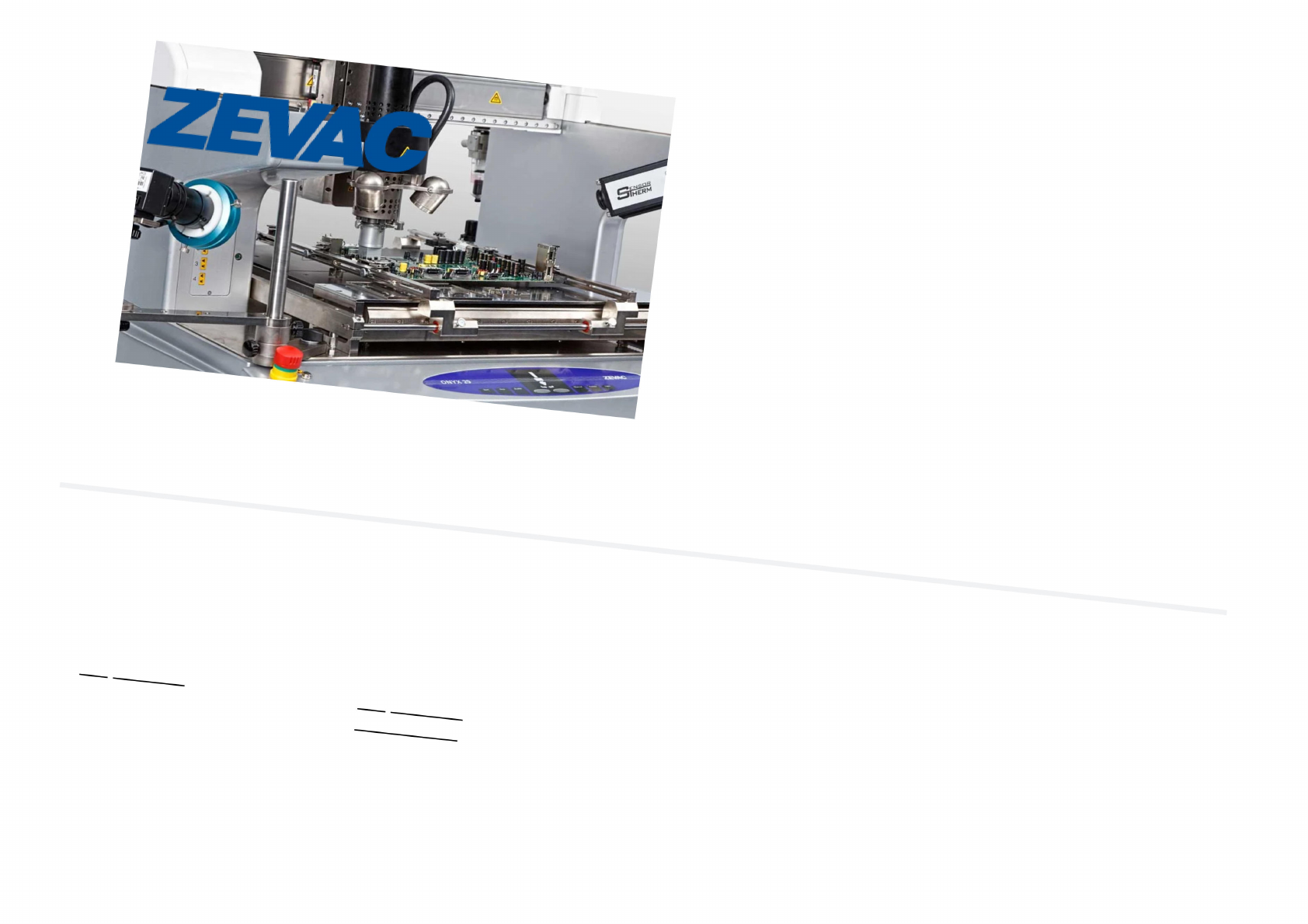

ONYX 29
Automatische Reparatur von SMD-Leiterplatten
Die ONYX 29 vereint Bedienkomfort, Präzision und Prozessautomation.
Durch das integrierte Vision-System wird die präzise Ausrichtung von
Bauteilen garantiert. Der multifunktionale Heissgaskopf kann durch die
integrierten automatischen Funktionen zum repetitiven Prozessieren
eingesetzt werden, für das Ein- und Auslöten von Bauteilen, zur
berührungslosen Restlotentfernung und optional als Dispenser für
Dosieranwendungen. Zusätzlich gibt es diverse Optionen für weitere
Prozessanwendungen.
Durch die hohe Platziergenauigkeit von <10 µm, der integrierten
Kraftmessung und der Steuerung mit sieben motorisierten Achsen,
werden wiederholbare Ergebnisse und höchste Qualität für das
Serienreparieren von elektrischen Leiterplatten und vielen anderen
Anwendungen gewährleistet. Durch die offene Konstruktion der ONYX
29 ist die Länge der zu bearbeitenden Leiterplatte unbegrenzt.
Hauptmerkmale
Anwendungsgebiete
2000 Watt multifunktionaler Heissgaskopf: Bauteile ein- und
auslöten, Restlotentfernung (berührungslos) und optional als
Dispenser für Dosieranwendungen, kundenspezische Anwendungen
auf Anfrage
Alle sieben Achsen sind motorisiert und werden in Echtzeit in
geschlossenen Regelkreisen angesteuert
Manuelle Achsensteuerung mittels integrierten Handräder für die
schnelle und präzise Positionierung des Heissgaskopfes
Automatische und ganzheitliche Prozesskontrolle
Bis zu acht Thermoelement-Anschlüsse zur Kontrolle der
verschiedenen Prozesstemperaturen
Verarbeitung von grossen Leiterplatten bis zu 500 x 500 mm
Leiterplattenhalterung kann Leiterplatten mit unregelmässigen
Aussenmassen ohne zusätzliche Fixierung aufnehmen
Unterschiedliche Vorwärmer mit einer Leistung von bis zu 6000 Watt
mit integrierter Leiterplattenkühlung
Automatische, im geschlossenen Regelkreis kontrollierte
Kraftmessung der Z-Achse für die automatischen Prozesse
Aufnehmen, Flussmittel anbringen, Platzieren und Entfernen von
Bauteilen, damit empndliche Bauelemente geschützt werden können
Gas-Durchusssteuerung im geschlossenen Regelkreis von 8 bis
80l/min
Das MFOV Vision-System erlaubt die Ansicht von Bauelementen bis
zu einer Grösse von 70 x 70 mm und bietet eine ausgezeichnete
Regelung der Bildkontraste
Automatische und berührungslose Restlotentfernungmit
motorisiertem X/Y/Z-System
Die offene Architektur der ONYX 29 und die Vielfalt der regelbaren
Parameter der Applikationssoftware VisualMachines erlauben
einfache Applikationen im Labor wie auch hochkomplexe
Produktionsprozesse repetitiv und äusserst präzise zu realisieren.
TM
Reparaturen
Schlecht platzierte Bauelemente können exakt positioniert werden und
defekte Bauelemente können zuverlässig ausgetauscht werden.
Prototypenbau
Prototypen von kleinen und grossen Leiterplatten können mit der ONYX
29 automatisch und ezient bestückt und gelötet werden. Teure
Bauelemente können wiederverwendet werden.
Nachbestückung
Bauelemente, die bei der Leiterplattenproduktion fehlen, können
nachträglich bestückt und gelötet werden. Auch einzelne Bauelemente,
die mit vorhandenen Produktionsanlagen nicht verarbeitet werden
können, können nachträglich bestückt und gelötet werden.
Bestückung
Sind Leiterplatten mit nur wenigen Bauelementen zu bestücken, dann
bietet der Einsatz der ONYX 29 eine wirtschaftliche Lösung.
Bauelemente
Die ZEVAC-Standarddüsen der bewährten DRS-Anlagen können ohne
Modikationen auf der ONYX 29 eingesetzt werden.Mit der ONYX 29
können alle SMD-Bauelemente und alle kundenspezischen
Bauelemente einfach und sicher verarbeitet werden.
