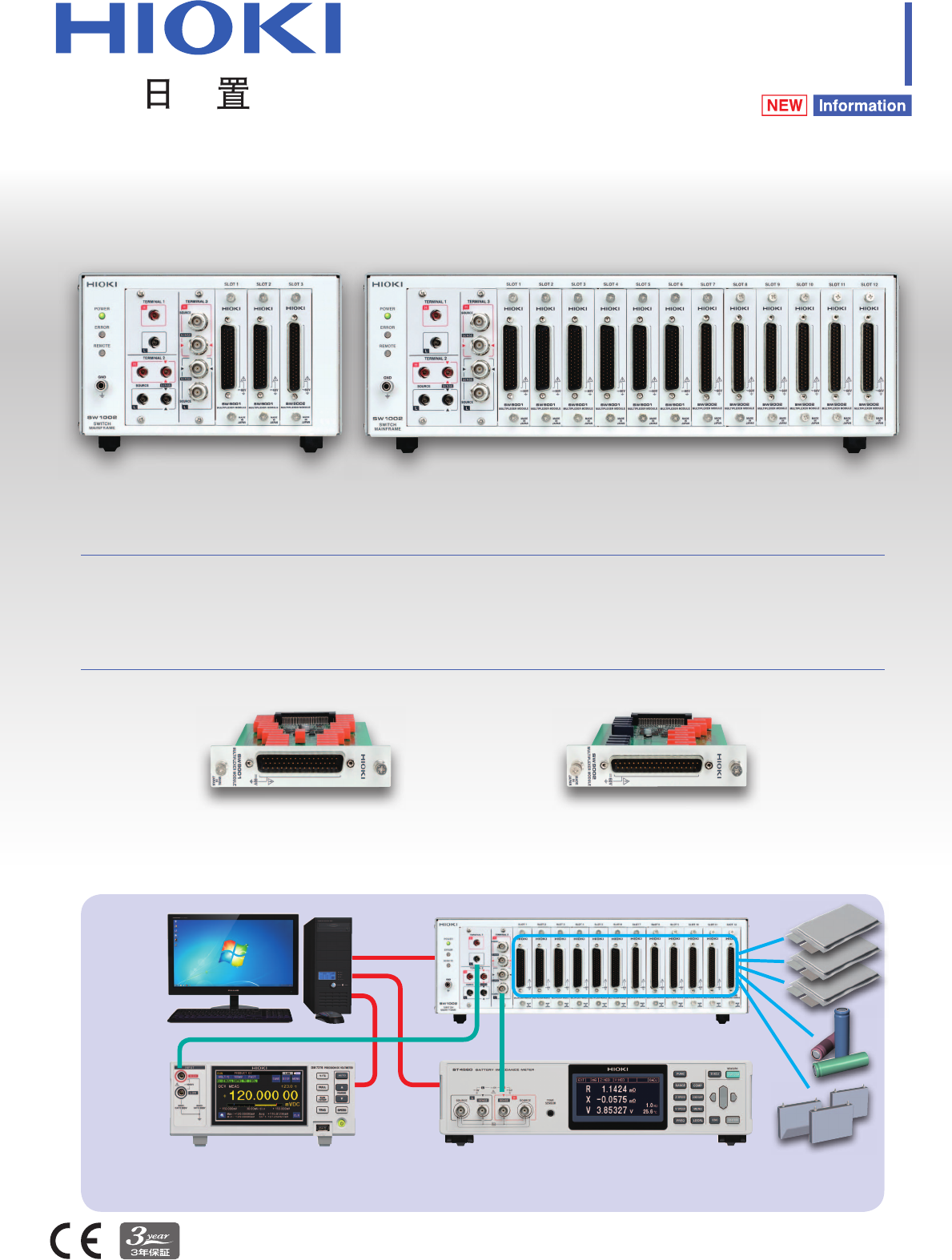

扫描模块机架 SW1001
多路扫描模块 SW9001 多路扫描模块 SW9002
2 种模块
扫描模块机架 SW1002
3 个插槽
2 线 ：6 6 通 道 ， 4 线 ：3 3 通 道 ， 4 端 子 ：1 8 通 道
12 个插槽
2 线 ：2 6 4 通 道 ， 4 线 ：1 3 2 通 道 ， 4 端 子 ：7 2 通 道
电池测试高速＆
多通道扫描系统
○ 电池模块也能测量（最大 DC60V）
○ 考虑到阻抗测量的电路设计，
减少通道之间的误差
○ 可连接多台测试仪
○ 内置短路保护保险丝（各通道）
结构图
SW1002
直流电压计 DM7276
测量电池的高精度 0CV，电极 - 外壳电位（外部电位）
电池阻抗测试仪 BT4560
测量电池的内部电阻，反应电阻
2 线式 /4 线式
2 线 ：2 2 通 道 ， 4 线 ：1 1 通 道
4 端子
4 端 子 ：6 通 道 ， 2 线 ：6 通 道
联系我们：400-806-2189
联系我们：400-806-2189
扫描模块机架 SW1001，SW1002 参数
※
多路扫描模块 SW9001 参数
※
多路扫描模块 SW9002 参数
※
※ 精度保证时间 ：1 年，调整后精度保证时间 ：1 年，产品质保 3 年
插槽数量
3 个（SW1001），12 个（SW1002）
对应模块
2 线式 /4 线式多路扫描模块 SW9001
4 端子多路扫描模块 SW9002
可连接测试仪台数
最多 2 台
2线式1台+4线式1台，或2线式1台+4端子1台
最大输入电位差
DC 60 V, AC 30 Vrms, 42.4 Vperk
（所有通道间，盾构间，对滴最大允许电位差）
通讯接口
LAN, USB, RS-232C
与测试仪的通讯
RS-232C(9600/19200/38400bps)
EXT. I/O
SCAN 输入，SCAN_RESET 输入，
CLOSE 输出（用于控制扫描）
功能
根据指令进行通道切换，选择接线方式，扫描
测量（外部 I/O 指定通道自动扫描），与测试仪
的通讯传输功能
显示
电源 LED，错误 LED，远程 LED
适用规格
安全性 EN61010
EMC EN61326 Class A
电源
AC 100 V 〜 AC 240 V / 30 VA (50/60 Hz)
体积及重量
约 215W×132H×420D mm, 约3.7 kg (SW1001)
约 430W×132H×420D mm, 约 6.0 kg (SW1002)
附件
电源线 *1，说明书 *1，使用须知 *1，
USB 驱动 CD*1
接线方式
2 线式或 4 线式
通道数
2 2 通 道（ 2 线 式 ） / 1 1 通 道（ 4 线 式 ）
接点方式
衔铁继电器
开关时间
5 ms(ON)/5 ms(OFF) （控制时间，跳动除外）
最大允许电压
DC 60 V, AC 30 Vrms, 42.4 Vpeak
最大允许电流
DC 1 A, AC 1 Arms
测量连接器
D-sub50 针 , 公头 , 螺丝♯ 4-40 UNC
体积及重量
约 25.5W×110H×257D mm, 约 500 g
附件
说明书 *1
接线方式
4 端 子（ 6 线 式 ）
通道数
6 通 道（ 4 端 子 ） / 6 通 道（ 2 线 式 ）
接点方式
衔铁继电器
开关时间
5 ms(ON)/5 ms(OFF) （控制时间，跳动除外）
最大允许电压
DC 60 V, AC 30 Vrms, 42.4 Vpeak
最大允许电流
SOURCE H-L: DC 2 A, AC 2 Arms
SENSE H-L: DC 1 A, AC 1 Arms
测量连接器
D-sub37 针 , 公头 , 螺丝♯ 4-40 UNC
体积及重量
约 25.5W×110H×257D mm, 约 500 g
附件
说明书 *1
扫描模块机架
SW1001
扫描模块机架
SW1002
多路扫描模块
SW9001
多路扫描模块
SW9002

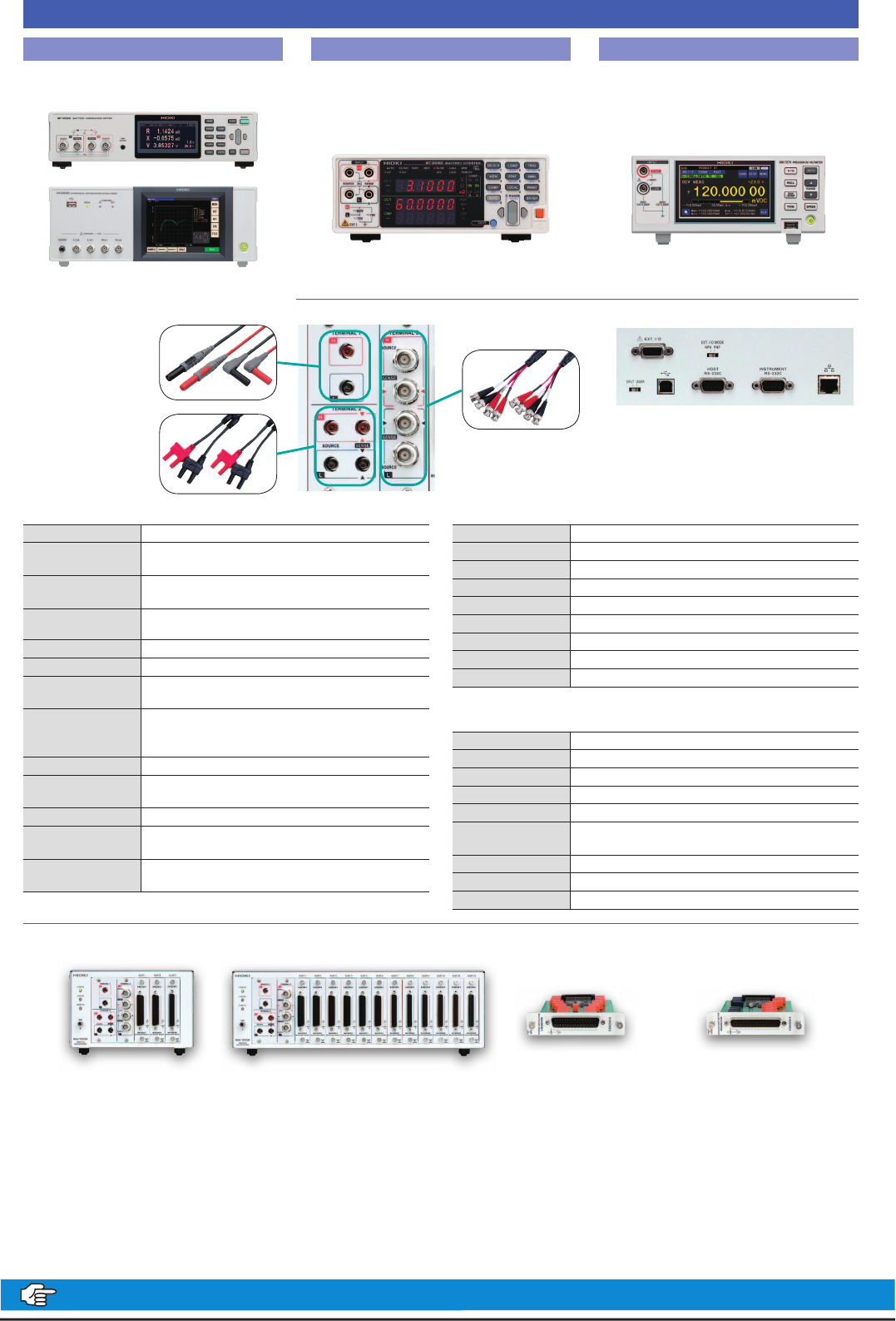

与其他仪器组合使用可成为能够测量各种针对电池的测试仪
接口及各种连接线
测量阻抗
OCV・外部电位内部电阻 • 焊接电阻
使用 4 端子模块。
可测量阻抗，以及 Cole-cole Plot
BNC: BT4560
IM3590
2 端子香蕉头 :
DM7276
4端子香蕉头:
BT3562
通讯 I/F ：LAN/USB/RS-232C
与 测 试 仪 的 中 转 ：R S - 2 3 2 C
扫描控制 ：EXT. I/O
正面端口 背面接口
使用 2 线式 /4 线式模块。
使用 1kHz 测量内部电阻，开路电压
（0CV），模块的焊接电阻。
使用 2 线式 /4 线式模块。
通过高精度的 0CV 测量和接触检查
功能，可进行准确的外部电位测量。
BT4560
BT3562 DM7276
IM3590
L2004
L2108
L4930
