00195794-0102_UM_D4_ZH.pdf - 第44页

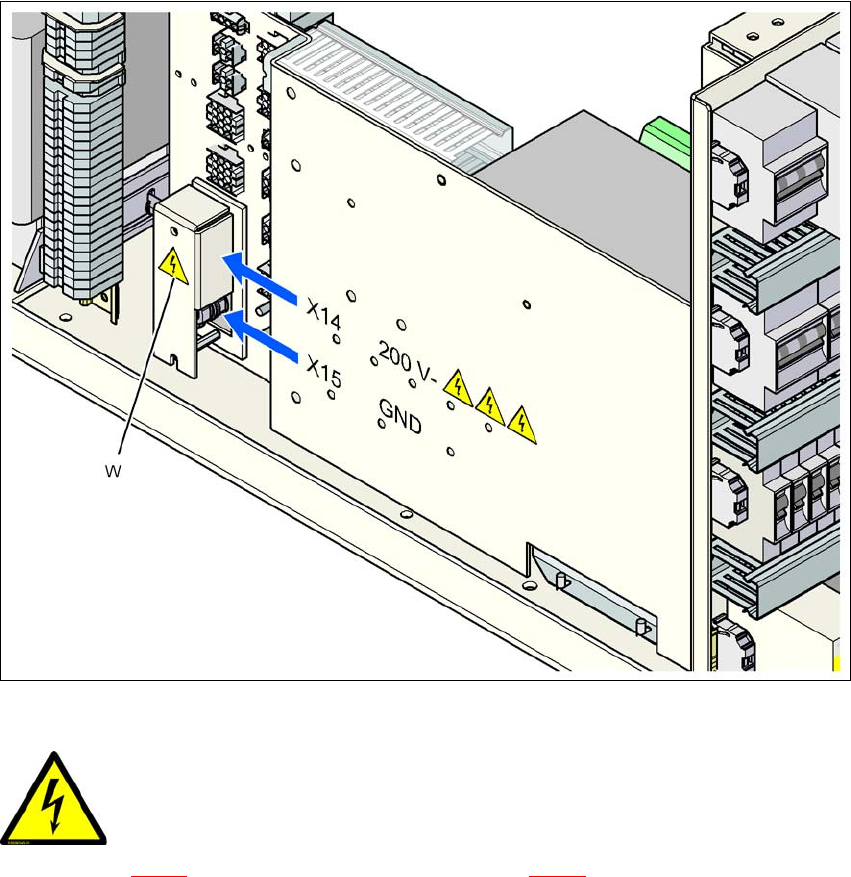

2 安全操作 用户手册 SIPLACE D4 2.2 警告标签 源自软件版本 SR.605.xx 07/2008 英文版 44 2.2.4.1 伺服放大器主电源盖子上的警 告标签 W 图 2.2 - 8 伺服放大器主电源盖子上的警 告标签 W 2 位置 W ， 见图 2.2 - 8 （每个电源单元的编号： 4 ）也可见图 2.2 - 7
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
43
2.2.4 主电源上的警告标签
2

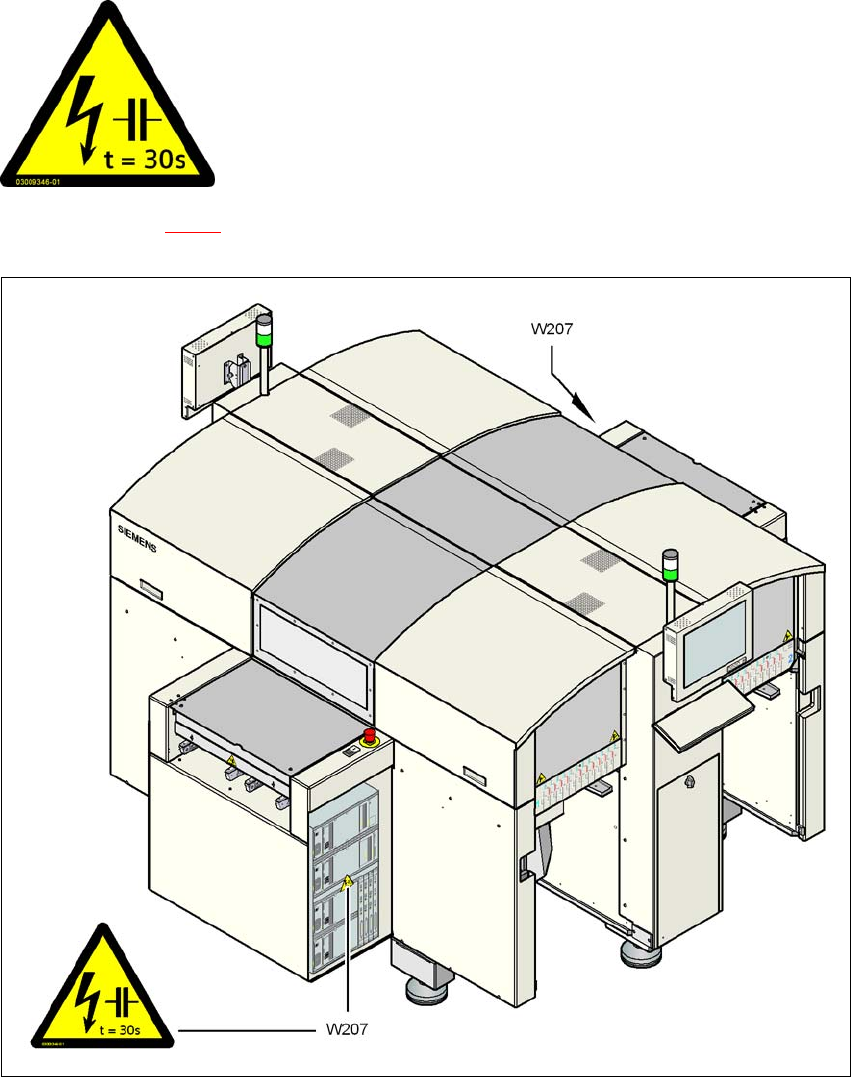

位置 W206， 见图 2.2 - 7，部件号 03009345-01 （每台贴片机的编号： 2），位置 W 和位置 W1
图
2.2 - 7
电源单元上的警告标签
W206
、
W
和
W1
位置 W206 在维护插座下，涌流限制 (EST) 的盖子上
位置 W 主电源过滤器以及整流器和
电解电容器封盖上的警告标签
位置 W1 主开关 S1 上的警告标签
危险电压！
关闭主电源开关时，贴有这样标签的部件仍然带电。
维护贴片机之前，切断贴片机的主电源。
NAFTA 区域：有电击或燃烧的危险！
