スキャナー制御コマンド拡張 ...................................................................................................................... 1
1. はじめに.................................................................................................................................................. 1
2. 機能説明 ................................................................................................................................................ 2
2.1. 機能詳細.......................................................................................................................................... 2
2.2. 固定リーダーの制御コマンド設定について.................................................................................... 2
2.3. 制御コマンドの動作確認方法について .......................................................................................... 3
3. 制限事項 ................................................................................................................................................ 3
1
11
1.
..
. はじめに
はじめにはじめに
はじめに
この仕様書の対象機種、対象バージョンは以下の通りです。
表 1.1 本機能の対象機種、対象バージョン
項目名 対象 備考
対象機種 YS シリーズ、YG300、YG12
対象バージョン V3.26STDR1.000 以降
リビジョン番号 変更日付 変更点
000 2011/3/3 新規作成
IM
MDOC-SOFT50117
2/3
2.
2.2.
2. 機能説明
機能説明機能説明
機能説明
本バージョンより、自動段取り用バーコードリーダーに、一般的なバーコードリーダーが使用できる機
能を追加しました。 一般的なリーダーでも読み取りができるよう、マシンに、リーダーの読み取り制御
コマンドを設定する必要があります。
2.1.
2.1.2.1.
2.1. 機能詳細
機能詳細機能詳細
機能詳細
従来のバーコードリーダーは、バーコードをスキャンする際、マシン側からリーダーに、読み取り制御
コマンドの "LON"、"LOFF" という文字列を送信することで、スキャンを開始していました。
この読み取り制御コマンドは、バーコードリーダー毎に決められているため、任意の制御コマンドが設
定できれば、どのバーコードリーダーでも使用できる形になります。
本バージョンから、読み取り制御コマンドに任意の文字列、もしくは任意の数値を設定することができる
ようになりました。 お手持ちのバーコードリーダーの制御コマンドを設定して頂くことで、マシンでの利
用が可能となります。
2.2.
2.2.2.2.
2.2. 固定
固定固定
固定リーダー
リーダーリーダー
リーダーの
のの
の制御
制御制御
制御コマンド
コマンドコマンド
コマンド設定
設定設定
設定について
についてについて
について
バーコードリーダーの読み取り制御コマンドを設定する為には、そのリーダーの読み取り制御コマ
ンドを知る必要があります。 お使いのバーコードリーダーに付属するマニュアルから、「制御コマンド」、
もしくは 「読み取り開始、読み取り終了コマンド」、「読み取り待機、可能制御コマンド」 等を説明して
いる章を探して下さい。 この 「読み取り開始、読み取り終了」 コマンドを、以下のマシン設定に設
定します。 具体的な設定事例を次項に示します。
IM
MDOC-SOFT50117
3/3
※空白を入れた場合、その空白も制御コマンドとして扱われるので注意して下さい。
2.3.
2.3.2.3.
2.3. 制御
制御制御
制御コマンド
コマンドコマンド
コマンドの
のの
の動作確認方法
動作確認方法動作確認方法
動作確認方法について
についてについて
について
制御コマンドを設定した後、以下の手順で読み取り動作確認を行って下さい。

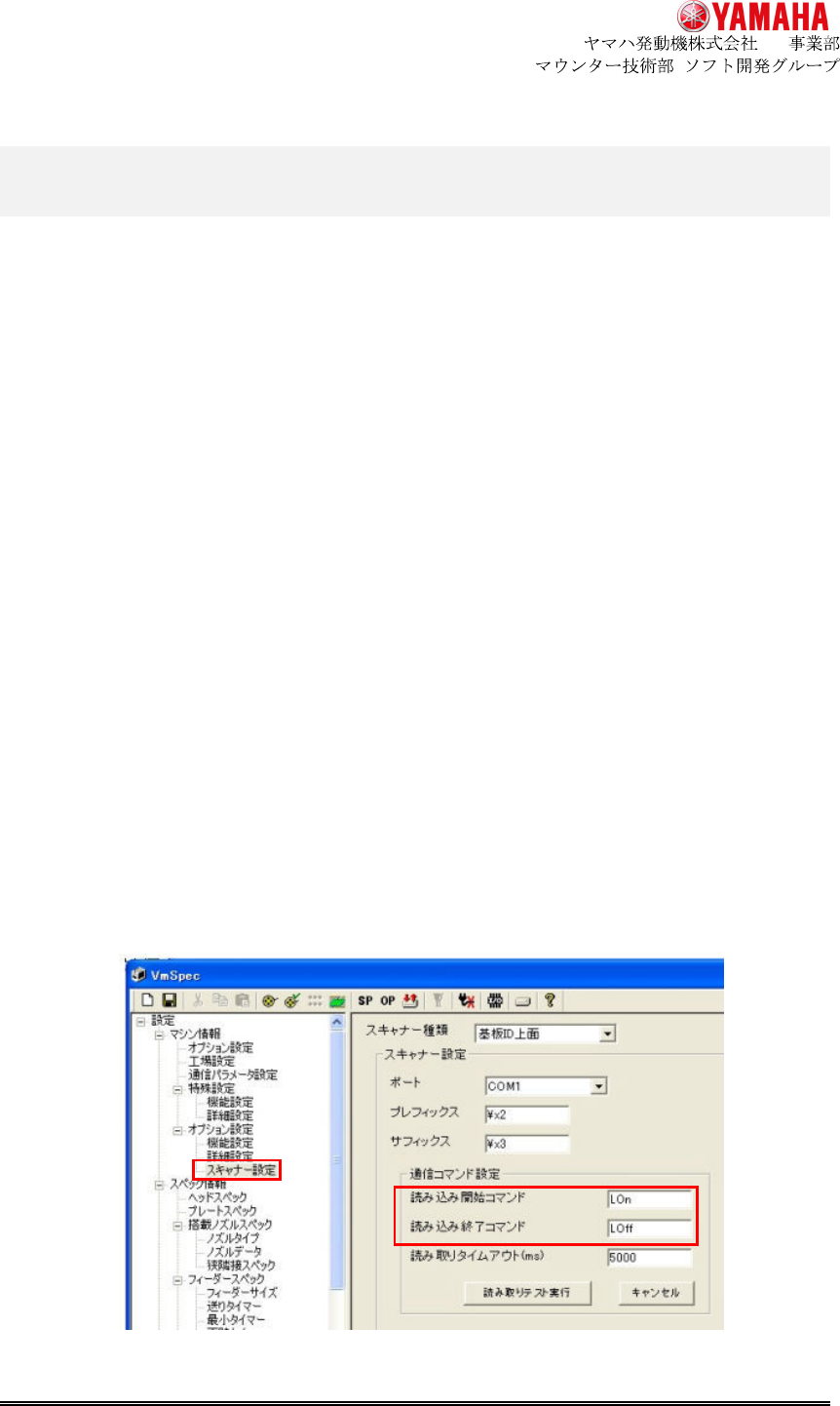

1. [マシン設定] ボタンを押下し、VmSpecの画面を開いて下さい。
2. VmSpec画面の [設定]-[マシン情報]-[オプション設定]-[スキャナー設定]-[通信コマンド設
定]-[読み取りテスト実行] ボタンを押下します。
下の枠内に [***TestStart***] と表示したら成功です。 (固定リーダーの読み取り用のレーザ
ーが出ていることも確認してください。)
3. 上記 2[***CommandTransmissionFailure!!***] と表示された場合には、[設定]-[マシン情報]
-[通信パラメータ] の設定や、[スキャナー設定]-[ポート] が間違っている可能性があります。
確認した後、再度 2.を実行して下さい。
[***TestStart***]が表示された後は、
1) バーコードを読み取ると、読み取ったバーコードの値を表示
2) [キャンセル]ボタンを押下すると[***TestCancel***]を表示
3) 読み取りタイムアウト時間が経過した場合には[***TimeOutError!!***]が表示
3.
3.3.
3. 制限事項
制限事項制限事項
制限事項
特にありません。
No 制御コマンド マシン設定への設定例
1 “START”、”LON” 等の文字列の場合 そのまま “START”、”LON” と設定して下さい
2 0x04,0xE4,0x14 等の数値の場合 \x04\xE4\x14 と設定して下さい。
「\x+ 数値」 という形式で設定し、数値と数値
の間には何も含めないで下さい。
