E-14 E 三丰公司秉承持续创新向客户提供最新技术体验的理念。因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。长度 ( mm ) 货号 * 钢制陶瓷 1.2 611580 613580 1.21 611581 613581 1.22 611582 613582 1.23 611583 613583 1.24 611584 613584 1.25 611585 613585 1.26 611586 613586…

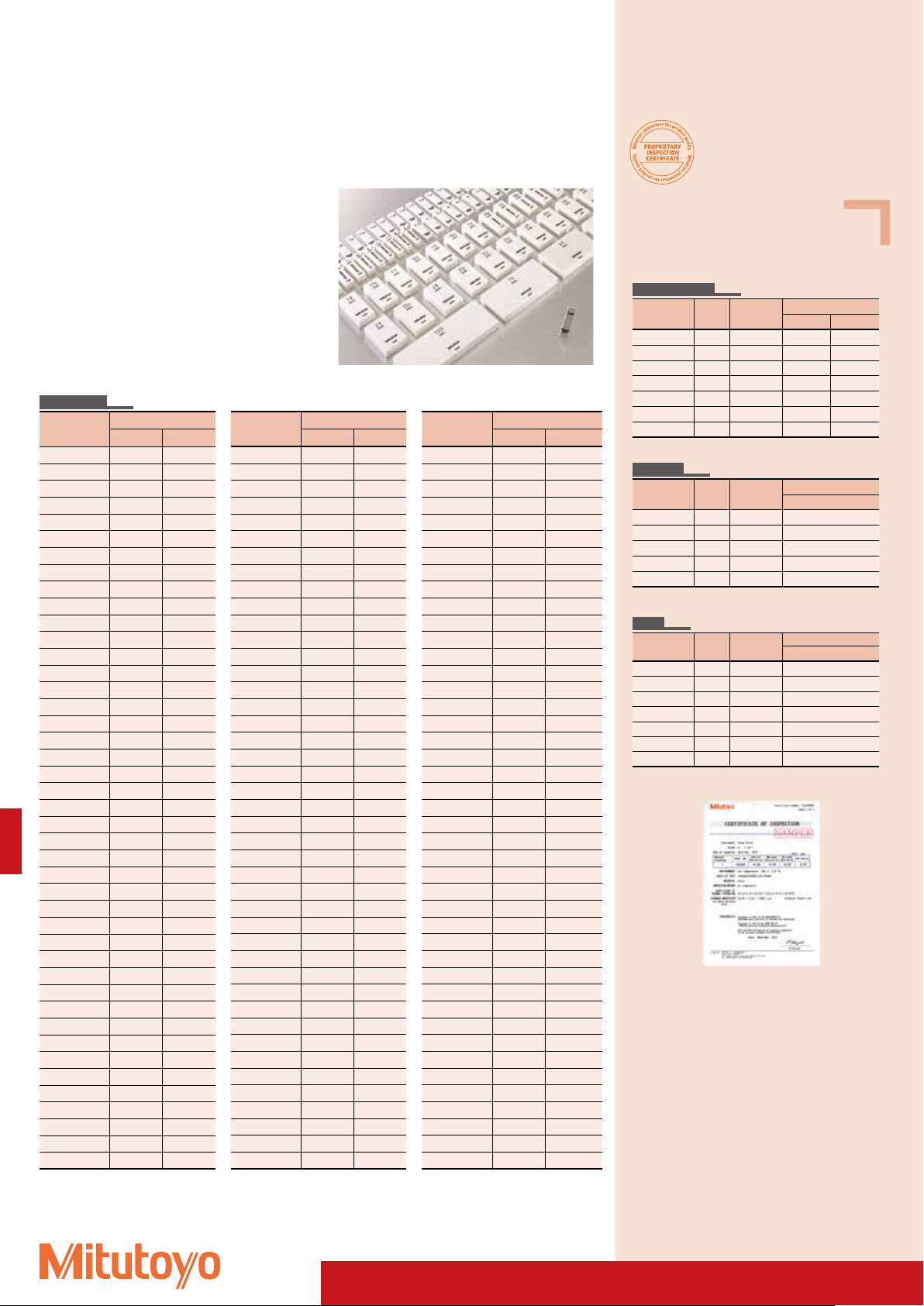

E-13

三丰公司秉承持续创新向客户提供最新技术体验的理念。

因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

●

如果只是反复使用一个长度，建议购买单

体量块。

●

下列规格表中未提供的标称尺寸可根据需

求定制。

●

每个

ISO/DIN/JIS

，

或

ASME

标准的

等级量

块都专门带有可证明其为干涉仪检定的校

准证书。

单体公制矩形量块

量块

●

三丰提供的长度基准

测量仪器附带检查成绩书

详细信息参见

U-13

页

■

规格

公制量块

长度

(mm)

货号

钢制陶瓷

0.1 611821 —

0.11 611860 —

0.12 611861 —

0.13 611862 —

0.14 611863 —

0.15 611822 —

0.16 611864 —

0.17 611865 —

0.18 611866 —

0.19 611867 —

0.2 611823 —

0.21 611868 —

0.22 611869 —

0.23 611870 —

0.24 611871 —

0.25 611824 —

0.26 611872 —

0.27 611873 —

0.28 611874 —

0.29 611875 —

0.3 611825 —

0.31 611876 —

0.32 611877 —

0.33 611878 —

0.34 611879 —

0.35 611826 —

0.36 611880 —

0.37 611881 —

0.38 611882 —

0.39 611883 —

0.4 611827 —

0.41 611884 —

0.42 611885 —

0.43 611886 —

0.44 611887 —

0.45 611828 —

0.46 611888 —

0.47 611889 —

0.48 611890 —

0.49 611891 —

0.5 611506 613506

0.51 611892 —

0.52 611893 —

长度

(

)

货号

钢制陶瓷

0.53 611894 —

0.54 611895 —

0.55 611896 —

0.56 611897 —

0.57 611898 —

0.58 611899 —

0.59 611900 —

0.6 611901 —

0.61 611902 —

0.62 611903 —

0.63 611904 —

0.64 611905 —

0.65 611906 —

0.66 611907 —

0.67 611908 —

0.68 611909 —

0.69 611910 —

0.7 611911 —

0.71 611912 —

0.72 611913 —

0.73 611914 —

0.74 611915 —

0.75 611916 —

0.76 611917 —

0.77 611918 —

0.78 611919 —

0.79 611920 —

0.8 611921 —

0.81 611922 —

0.82 611923 —

0.83 611924 —

0.84 611925 —

0.85 611926 —

0.86 611927 —

0.87 611928 —

0.88 611929 —

0.89 611930 —

0.9 611931 —

0.91 611932 —

0.92 611933 —

0.93 611934 —

0.94 611935 —

0.95 611936 —

长度

(

)

货号

钢制陶瓷

0.96 611937 —

0.97 611938 —

0.98 611939 —

0.99 611940 —

0.991 611551 613551

0.992 611552 613552

0.993 611553 613553

0.994 611554 613554

0.995 611555 613555

0.996 611556 613556

0.997 611557 613557

0.998 611558 613558

0.999 611559 613559

1 611611 613611

1.0005 611520 613520

1.001 611521 613521

1.002 611522 613522

1.003 611523 613523

1.004 611524 613524

1.005 611525 613525

1.006 611526 613526

1.007 611527 613527

1.008 611528 613528

1.009 611529 613529

1.01 611561 613561

1.02 611562 613562

1.03 611563 613563

1.04 611564 613564

1.05 611565 613565

1.06 611566 613566

1.07 611567 613567

1.08 611568 613568

1.09 611569 613569

1.1 611570 613570

1.11 611571 613571

1.12 611572 613572

1.13 611573 613573

1.14 611574 613574

1.15 611575 613575

1.16 611576 613576

1.17 611577 613577

1.18 611578 613578

1.19 611579 613579

检查成绩书

ISO/DIN/JIS

后缀号等级

检查成绩

书

校准证书

JCSS RvA

-016

✔ ✔

—

-021

✔

— —

-026

✔ ✔

—

-031

✔

— —

-036

✔ ✔

—

-041

✔

— —

-046

✔ ✔

—

ASME

后缀号等级

检查成绩

书

校准证书

JCSS

-516

✔ ✔

-521

✔

—

-531

✔

—

-541

✔

—

-551

✔

—

后缀号等级

检查成绩

书

校准证书

JCSS

-116

✔ ✔

-121

✔

—

-126

✔ ✔

-131

✔

—

-136

✔ ✔

-141

✔

—

-146

✔ ✔

■

选择所提供证书的后缀号

(

n n n

)

量块的整体尺寸信息参见

E-3

页，精度标准参见

E-5

页。

E-14

三丰公司秉承持续创新向客户提供最新技术体验的理念。

因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

长度

(

)

货号

钢制陶瓷

1.2 611580 613580

1.21 611581 613581

1.22 611582 613582

1.23 611583 613583

1.24 611584 613584

1.25 611585 613585

1.26 611586 613586

1.27 611587 613587

1.28 611588 613588

1.29 611589 613589

1.3 611590 613590

1.31 611591 613591

1.32 611592 613592

1.33 611593 613593

1.34 611594 613594

1.35 611595 613595

1.36 611596 613596

1.37 611597 613597

1.38 611598 613598

1.39 611599 613599

1.4 611600 613600

1.41 611601 613601

1.42 611602 613602

1.43 611603 613603

1.44 611604 613604

1.45 611605 613605

1.46 611606 613606

1.47 611607 613607

1.48 611608 613608

1.49 611609 613609

1.5 611641 613641

1.6 611516 613516

1.7 611517 613517

1.8 611518 613518

1.9 611519 613519

2 611612 613612

2.0005 611690 —

2.001 611691 —

2.002 611692 —

2.003 611693 —

2.004 611694 —

2.005 611695 —

2.006 611696 —

2.007 611697 —

2.008 611698 —

2.009 611699 —

2.01 611701 —

2.02 611702 —

2.03 611703 —

2.04 611704 —

2.05 611705 —

2.06 611706 —

2.07 611707 —

2.08 611708 —

2.09 611709 —

2.1 611710 —

2.11 611711 —

2.12 611712 —

2.13 611713 —

2.14 611714 —

2.15 611715 —

2.16 611716 —

长度

(mm)

货号

钢制陶瓷

2.17 611717 —

2.18 611718 —

2.19 611719 —

2.2 611720 —

2.21 611721 —

2.22 611722 —

2.23 611723 —

2.24 611724 —

2.25 611725 —

2.26 611726 —

2.27 611727 —

2.28 611728 —

2.29 611729 —

2.3 611730 —

2.31 611731 —

2.32 611732 —

2.33 611733 —

2.34 611734 —

2.35 611735 —

2.36 611736 —

2.37 611737 —

2.38 611738 —

2.39 611739 —

2.4 611740 —

2.41 611741 —

2.42 611742 —

2.43 611743 —

2.44 611744 —

2.45 611745 —

2.46 611746 —

2.47 611747 —

2.48 611748 —

2.49 611749 —

2.5 611642 613642

2.6 611750 —

2.7 611751 —

2.8 611752 —

2.9 611753 —

3 611613 613613

3.5 611643 613643

4 611614 613614

4.5 611644 613644

5 611615 613615

5.1 611850 613850

5.5 611645 613645

6 611616 613616

6.5 611646 613646

7 611617 613617

7.5 611647 613647

7.7 611851 613851

8 611618 613618

8.5 611648 613648

9 611619 613619

9.5 611649 613649

10 611671 613671

10.3 611852 613852

10.5 611650 613650

11 611621 613621

11.5 611651 613651

12 611622 613622

12.5 611652 613652

12.9 611853 613853

长度

(mm)

货号

钢制陶瓷

13 611623 613623

13.5 611653 613653

14 611624 613624

14.5 611654 613654

15 611625 613625

15.5 611655 613655

16 611626 613626

16.5 611656 613656

17 611627 613627

17.5 611657 613657

17.6 611854 613854

18 611628 613628

18.5 611658 613658

19 611629 613629

19.5 611659 613659

20 611672 613672

20.2 611855 613855

20.5 611660 613660

21 611631 613631

21.5 611661 613661

22 611632 613632

22.5 611662 613662

22.8 611856 613856

23 611633 613633

23.5 611663 613663

24 611634 613634

24.5 611664 613664

25 611635 613635

25.25 611754 613754

30 611673 613673

35 611755 613755

40 611674 613674

41.3 611857 613857

45 611756 613756

50 611675 613675

60 611676 613676

70 611677 613677

75 611801 613801

80 611678 613678

90 611679 613679

100 611681 613681

125 611802 613802

131.4 611858 613858

150 611803 613803

175 611804 613804

200 611682 613682

250 611805 613805

300 611683 613683

400 611684 613684

500 611685 613685

600 611840 —

700 611841 —

750 611842 —

800 611843 —

900 611844 —

1000 611845 —

公制超硬保护量块

长度

(mm)

货号

碳化钨

1 612611

2 612612

92123

-0.2

-0.05

-0.2

-0.05

-0.2

-0.05

-0.2

-0.05

-0.3

25±0.525±0.5

x0.211 x0.211

2-Ø10

10.3mm - 100mm

6mm - 10mm

0.1mm - 5.5mm

■

尺寸

测量仪器附带检查成绩书

详细信息参见

U-13

页

标称值

测量面

序列号

标称长度

长度

标称值

测量面

序列号

长度

标称值

序列号

测量面

标称长度

单位

: mm

标称长度

125mm - 1000mm

艾里点

标称尺寸

标称值

序列号

测量面

量块的整体尺寸信息参见

E-3

页，精度标准参见

E-5

页。

E-15

三丰公司秉承持续创新向客户提供最新技术体验的理念。

因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

●

用于扩展矩形量块应用范围的选件套装。例如：为小批量产品制造临时的卡规，这

种情况下，制造定制量规不经济。

●

有

块和

块的套装。不需要套装时，也可购买单体量块。

●

也可和钢制或陶瓷量块一起使用。

矩形量块附件

516

系列

No.516-601

(

块

)

No.516-602

(

块

)

量块

●

三丰提供的长度基准

■

规格

项目描述

货号

标称尺寸

(

)

套装

数量

块

No.516-601

块

No.516-602

支架

619002 15 - 60



✔

619003 5 - 100

✔ ✔

619004 15 - 160

✔ ✔

619005 20 - 250

✔ ✔

支架基座

619009 35

✔ ✔

半圆量爪

619010 2

✔ ✔

619011 5

✔ ✔

619012 8

✔ ✔

619013 12

✔



619014 20

✔



平头量爪

(

形

)

619018 160

✔



划线器量爪

619019



✔ ✔

中心量爪

619020



✔ ✔

圆锥量爪

619021



✔



三角平尺

619022 100

✔ ✔

619023 160

✔
