文書 No.f5-14-110-01
Operation Manual for SI-F シリーズ
< ジグキバンタイオウ KIT >
対象号機
PCN No.
バックアップブロック KIT 組立
※仕様書に記載されている必要数を組み立てること
・バックアップブロック①にバックアップブロックスペーサ②、スペーサ③④⑤を重ねて 3-C3×6⑧、3-W3⑨で取り付ける。
・バックアップブロックスペーサ下図の位置にバックアップスポンジ⑥を貼り付ける。
※バックアップスポンジ貼り付け位置は写真 1 参照の事
・バックアップブロック下側にマグネット⑦を挿入して 2×2-H3×4(ヒラサキ)で固定する。(上側は固定しない)
※マグネット取り付けは写真 2 を参考に L レンチなどを使用してマグネットを面一で固定すること
No.
PART No. DESCRIPTION QTY
①
4-184-815-01 バツク アツプ ブロツク 1
②
4-184-813-01 バックアップブロックスペーサ 1
③
4-197-762-01 スペーサ(0.1) 1
④
4-197-762-11 スペーサ(0.2) 1
⑤
4-197-762-21 スペーサ(0.3) 1
⑥
4-149-083-01 バツクアツプ スポンジ (ESH) 1
⑦
4-184-891-01 マグネツト HXN20-10 2
⑧
4-706-724-11 ロツカク アナツキ ボルト (M3X6) 3
⑨
2-915-952-21 ヒラ ザガネ (3 SUS) 3
⑩
7-683-238-01 トメネジ 6 カクアナ 3X4, ヒラサキ 4
2010.07.06 TS-1452-S0210-01 1/1
写真
2
写真
1
②
③
④
⑤
①
⑥
⑦
⑧
⑨
⑩
10 ㎜
2.5 ㎜
㎜

文書 No.f5-14-110-01
Operation Manual for SI-F シリーズ
< ジグキバンタイオウ KIT >
対象号機
PCN No.

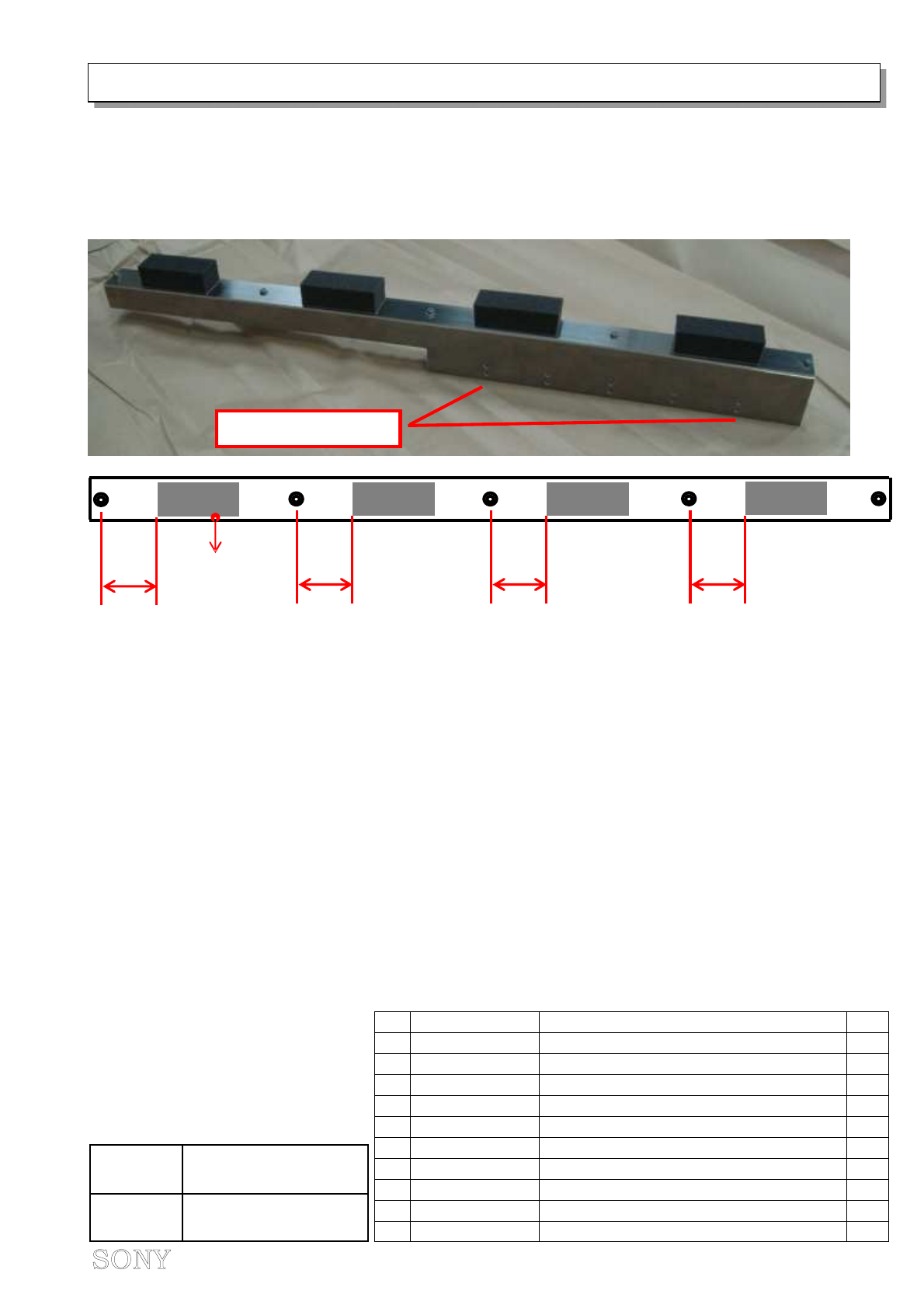

バックアップブロック KIT(L)組立
※仕様書に記載されている必要数を組み立てること
・エンチヨウ バツク アツプ ブロツク①に 2-バツク アツプ ブロツク スペ-サ (L)②を 5-ロツカク アナツキ ボルト (M3X6)⑤、5-ヒラ ザガネ (3 SUS)⑥
で取り付ける。
・上記組立バツク アツプ ブロツク スペ-サ (L)に 4-バツクアツプ スポンジ (ESH)③を下図の指示位置に貼り付ける。
・前頁取り付け方法と同様に、下写真の取付け位置にて 2-マグネツト HXN20-10④を 2×2-トメネジ 6カクアナ 3X4, ヒラサキ⑦で取
り付ける。
No.
PART No. DESCRIPTION QTY
①
4-184-816-01 エンチヨウ バツク アツプ ブロツク 1
②
4-184-814-01 バツク アツプ ブロツク スペ-サ (L) 2
③
4-149-083-01 バツクアツプ スポンジ (ESH) 4
④
4-184-891-01 マグネツト HXN20-10 2
⑤
4-706-724-11 ロツカク アナツキ ボルト (M3X6) 5
⑥
2-915-952-21 ヒラ ザガネ (3 SUS) 5
⑦
7-683-238-01 トメネジ 6 カクアナ 3X4, ヒラサキ 4
⑧
⑨
⑩
マグネット取り付け位置
2010.07.06 TS-1452-S0220-01 1/1
40 ㎜
40 ㎜ 40 ㎜ 40 ㎜
2.5 ㎜

文書 No.f5-14-110-01
Operation Manual for SI-F シリーズ
< ジグキバンタイオウ KIT >
対象号機
PCN No.

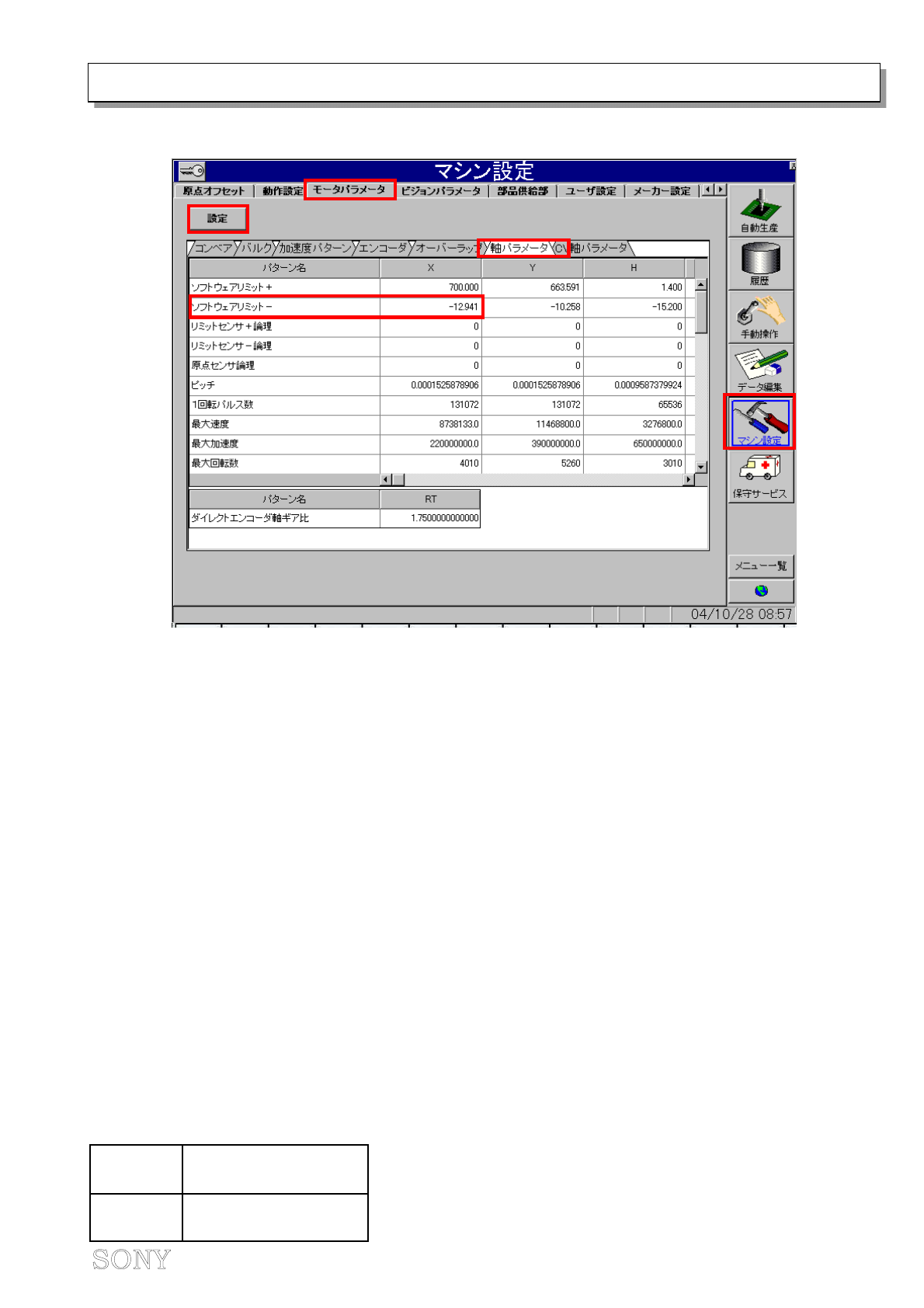

各種設定 1
・[マシン設定]①-[モータパラメータ]②-[軸パラメータ]③の順にクリックして、X 軸の[ソフトウェアリミット - ]④の値に[-1]
を加算し変更後[設定]⑤をクリックする。
・初期値+[-1]= ソフトウェアリミット -
①
②
③
④
⑤
⑥
⑧
⑦
2010.07.06 TS-1452-S0230-01 1/1
