智能视觉 • 借助强大的C CD摄像头实现精确的可重复性 • 更高的产品质量和产量 所有PROPlus/PRO系列系统产品都配备一台C CD摄像头 ， 能够将像素 转变为数字值 ， 提供精确的高品质图像。 软件可以对工件以及安放位 置进行确认 ， 并在操作过程中出现变化时进行自动调节。 激光高度感应 • 集成激光高度感应功能 ， 实现高精准度 • 点胶性能进一步提升 除了智能视觉系统之外 ， PROPlus / L和PRO / L系列还…
PROPlus/PRO 系列规格参数
项目 / 型号
PRO3
PRO3L
(镭射A / B)
PROPlus3
PROPlus3L
(镭射A / B)
物料编号 7362911
7362913 (A)
7362914 (B)
7363536
7363538 (A)
7363537 (B)
欧洲版物料编号 7363829
7363830 (A)
7363831 (B)
7363650
7363652 (A)
7363651 (B)
轴数
______________________________________________________________________________
3 axes
______________________________________________________________________________
最大工作面积
(X / Y / Z)
250 / 250 / 100 毫米
(10 / 10 / 4 英寸)
250 / 220 / 100 毫米
(10 / 9 / 4 英寸)
250 / 250 / 100 毫米
(10 / 10 / 4 英寸)
250 / 220 / 100 毫米
(10 / 9 / 4 英寸)
工件载荷 10.0 千克 (22.0 磅) 10.0 千克 (22.0 磅) 25.0 千克 (55.1 磅) 25.0 千克 (55.1 磅)
工具载荷 3.5 千克 (7.7 千克) 1.5 千克 (3.3 千克) 6.0 千克 (13.2 千克) 6.0 千克 (13.2 千克)
最快速度 45.0 千克 (99.2 千克) 46.5 千克 (102.5 千克) 50.5 千克 (111.3 千克) 52.0 千克 (114.6 千克)
尺寸
720长 x 690宽 x 590高 毫米
(28长 x 27宽 x 22高 英寸)
793长 x 690宽 x 590高 毫米
(31长 x 27宽 x 22高 英寸)
720长 x 690宽 x 590高 毫米
(28长 x 27宽 x 22高 英寸)
793长 x 690宽 x 590高 毫米
(31长 x 27宽 x 22高 英寸)
最快速度
(XY / Z)
500 / 250 mm/s
(20 / 10"/s)
500 / 250 mm/s
(20 / 10"/s)
800 / 250 mm/s
(31 / 10"/s)
800 / 250 mm/s
(31 / 10"/s)
驱动系统 5相微步进电机 5相微步进电机 伺服电机 伺服电机
存储容量
__________________________________________________________________________
电脑存储
______________________________________________________________________________
通用 I/O
____________________________________________________________
8输入 / 8输出(可选配16 / 16)
_____________________________________________________________
输入AC (至电源）
____________________________________________
100–240 VAC, ±10%, 50/60Hz, 20 Amp 最高, 380 W
___________________________________________
重复性* ±0.004 毫米 ±0.004 毫米 ±0.003 毫米 ±0.003 毫米
视觉
______________________________________________________________________
CCD 智能摄像头
________________________________________________________________________
DispenseMotion 软件
_______________________________________________________________________________
包含
________________________________________________________________________________
针头检测系统
_______________________________________________________________________________
包含
________________________________________________________________________________
激光高度检测 Optional 包含 Optional 包含
认证
___________________________________________________
符合CE、RoHS、WEEE以及中国RoHS标准
_________________________________________ _________
质保期
_________________________________________________________________________
一年有限质保
________________________________________________________________________
2
*
根据测量的方法不同，重复性的测量结果也会有所不同。
转下页
项目 / 型号
PRO4
PRO4L
(镭射A / B)
PROPlus4
PROPlus4L
(镭射A / B)
物料编号 7360860
7360861 (A)
7360862 (B)
7363539
7363541 (A)
7363540 (B)
欧洲版物料编号 7361353
7361354 (A)
7361355 (B)
7363653
7363655 (A)
7363654 (B)
轴数
______________________________________________________________________________
3 axes
______________________________________________________________________________
最大工作面积
(X / Y / Z)
350 / 350 / 100 毫米
(14 / 14 / 4 英寸)
350 / 320 / 100 毫米
(14 / 13 / 4 英寸)
350 / 350 / 100 毫米
(14 / 14 / 4 英寸)
350 / 320 / 100 毫米
(14 / 13 / 4 英寸)
工件载荷 10.0 千克 (22.0 磅) 10.0 千克 (22.0 磅) 25.0 千克 (55.1 磅) 25.0 千克 (55.1 磅)
工具载荷 3.5 千克 (7.7 千克) 1.5 千克 (3.3 千克) 6.0 千克 (13.2 千克) 6.0 千克 (13.2 千克)
最快速度 57.5 千克 (126.8 千克) 59.0 千克 (130.1 千克) 63.5 千克 (140.0 千克) 65.0 千克 (143.3 千克)
尺寸
820长 x 690宽 x 690高 毫米
(32长 x 27宽 x 27高 英寸)
833长 x 690宽 x 690高 毫米
(33长 x 27宽 x 27高 英寸)
820长 x 690宽 x 690高 毫米
(32长 x 27宽 x 27高 英寸)
833长 x 690宽 x 690高 毫米
(33长 x 27宽 x 27高 英寸)
最快速度
(XY / Z)
500 / 250 mm/s
(20 / 10"/s)
500 / 250 mm/s
(20 / 10"/s)
800 / 250 mm/s
(31 / 10"/s)
800 / 250 mm/s
(31 / 10"/s)
驱动系统 5相微步进电机 5相微步进电机 伺服电机 伺服电机
存储容量
__________________________________________________________________________
电脑存储
______________________________________________________________________________
通用 I/O
____________________________________________________________
8输入 / 8输出(可选配16 / 16)
_____________________________________________________________
输入AC (至电源）
____________________________________________
100–240 VAC, ±10%, 50/60Hz, 20 Amp 最高, 380 W
___________________________________________
重复性* ±0.004 毫米 ±0.004 毫米 ±0.003 毫米 ±0.003 毫米
视觉
______________________________________________________________________
CCD 智能摄像头
________________________________________________________________________
DispenseMotion 软件
_______________________________________________________________________________
包含
________________________________________________________________________________
针头检测系统
_______________________________________________________________________________
包含
________________________________________________________________________________
激光高度检测 Optional 包含 Optional 包含
认证
___________________________________________________
符合CE、RoHS、WEEE以及中国RoHS标准
_________________________________________ _________
质保期
_________________________________________________________________________
一年有限质保
________________________________________________________________________
PROPlus/PRO 系列规格参数
接上页
3
*
根据测量的方法不同，重复性的测量结果也会有所不同。
智能视觉
• 借助强大的CCD摄像头实现精确的可重复性
• 更高的产品质量和产量
所有PROPlus/PRO系列系统产品都配备一台CCD摄像头，能够将像素
转变为数字值，提供精确的高品质图像。软件可以对工件以及安放位
置进行确认，并在操作过程中出现变化时进行自动调节。
激光高度感应
• 集成激光高度感应功能，实现高精准度
• 点胶性能进一步提升
除了智能视觉系统之外，PROPlus / L和PRO / L系列还含有一台完全
集成式的高度传感器，能够检测产品表面差异。系统可以自动调节针
头点胶高度，防止产生不均匀的胶点，以及造成针头或工件受损
免费工艺评估
请联系诺信EFD，配置一套满足您具体需求的自动化点胶系统：
• 经验丰富的流体点胶专家为您进行免费工艺评估
• 客户购买前为客户的样品进行评估并达到客户的要求

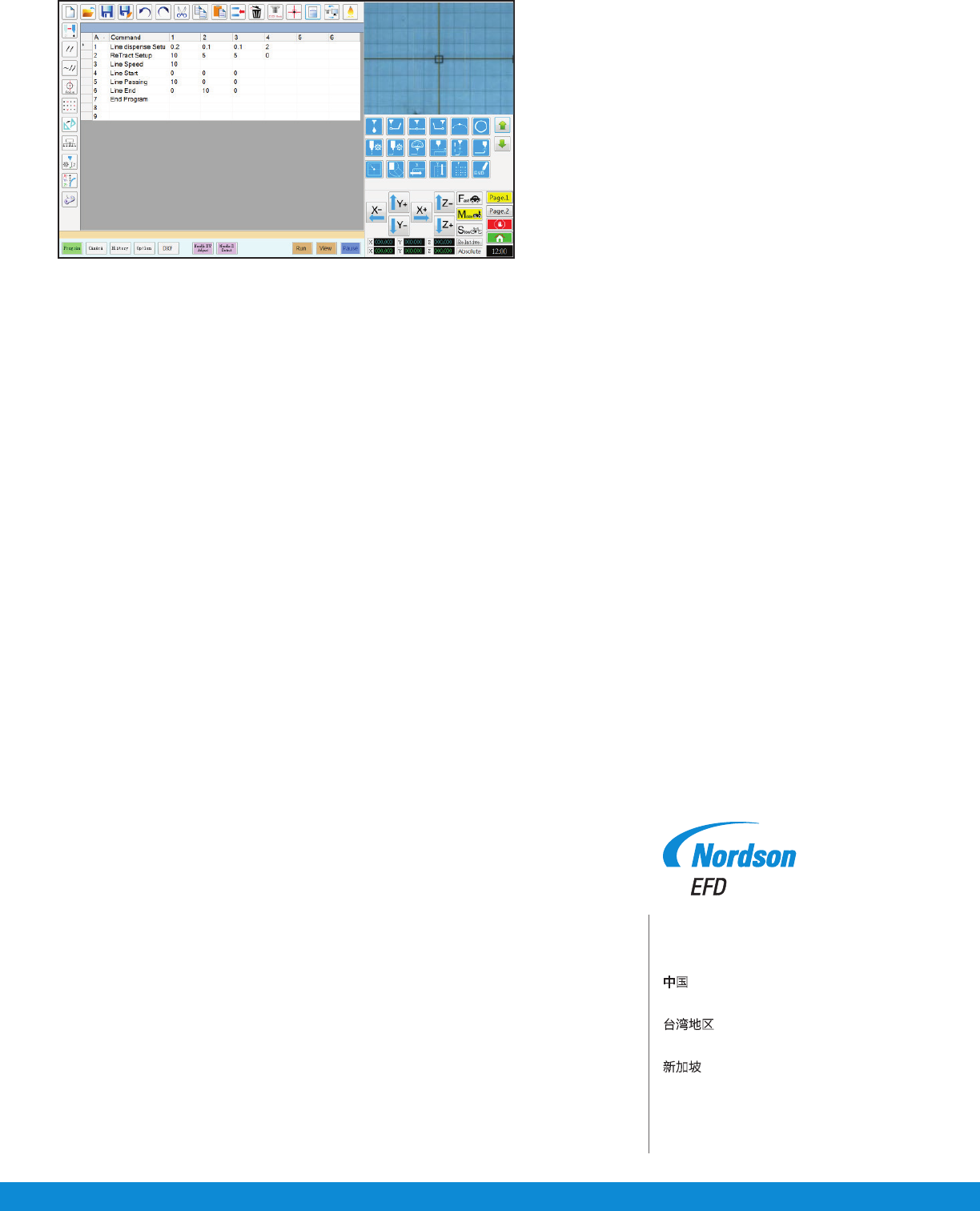

具有视觉引导功能的DispenseMotion软件使编程更加轻松
诺信EFD的销售服务网络遍布全球40多个
国家和地区。您可以直接联系EFD或访问
www.nordsonefd.com/cn 获得销售和售后服务。
