209 l 正泰-智慧能源解决方案提供商 控制电器 产品型号 额定通态 (负 载)电 流 散热器 散热器 热阻℃ /W 重量 ≈ g 冷却方式 外形尺寸 mm 安装尺寸 mm NJG2-TD A032-10A380 10A RAD-NJG2 -035 0.93 370 自然冷却 150*88*35 130 NJG2-T AA250-10A380 NJG2-TD A032-15A380 15A NJG2-T AA250-15A380 NJ…
正泰-智慧能源解决方案提供商
l 208
继电器类
续表4
型号
输入参数 输出参数
输入控制电压 导通电压 关断电压 输入控制电流 反极性电压 负载电压 负载频率 阻断电压 通态电流
NJG2-TAA250-10A380
90-250VAC 90VAC 10VAC <30mA / 40-480VAC 47-63Hz
550VAC
10A
NJG2-TAA250-15A380 15A
NJG2-TAA250-20A380 20A
NJG2-TAA250-25A380 25A
NJG2-TAA250-30A380 30A
NJG2-TAA250-40A380 40A
NJG2-TAA250-60A380 60A
NJG2-TAA250-80A380 80A
NJG2-TAA250-100A380
800VAC
100A
NJG2-TAA250-120A380 120A
产品型号
额定通态
(负载)电流
散热器
散热器
热阻℃ /W
重量 ≈ g 冷却方式 外形尺寸 mm 安装尺寸 mm
NJG2-SDA032-60A220
60A
RAD-NJG2
-062
1.35 300 自然冷却 110*125*50 115*50
NJG2-SDA032-60A380
NJG2-SAA250-60A220
NJG2-SAA250-60A380
NJG2-SDA032-80A220
80A
RAD-NJG2
-063
1.07 530 自然冷却 180*125*50 115*110
NJG2-SDA032-80A380
NJG2-SAA250-80A220
NJG2-SAA250-80A380
NJG2-SDA032-100A220
100A
RAD-NJG2
-036
0.48 680 自然冷却 150*100*80 91*90
NJG2-SDA032-100A380
NJG2-SAA250-100A220
NJG2-SAA250-100A380
NJG2-SDA032-120A220
120A
NJG2-SDA032-120A380
NJG2-SAA250-120A220
NJG2-SAA250-120A380
过载电流 最大 I²t
最大浪涌电
流
断态电流 通态电压 导通时间 关断时间
断态电压
临界上升率
最小负载
功率因素
介质耐压 绝缘电阻 工作指示 保护方式
150%
85 120
≤
10mA <1.5VAC
≤
1/2 周期
+1ms
≤
40ms 500V/μs 0.5
≥
2500VAC
500MΩ
(DC500V)
LED RC 保护
128 160
288 240
450 300
660 380
840 410
1800 780
3200 1000
6000 1600
8500 1800
5 附件
209
l
正泰-智慧能源解决方案提供商
控制电器
产品型号
额定通态
(负载)电流
散热器
散热器
热阻℃ /W
重量 ≈ g 冷却方式 外形尺寸 mm 安装尺寸 mm
NJG2-TDA032-10A380
10A
RAD-NJG2
-035
0.93 370 自然冷却 150*88*35 130
NJG2-TAA250-10A380
NJG2-TDA032-15A380
15A
NJG2-TAA250-15A380
NJG2-TDA032-20A380
20A
NJG2-TAA250-20A380
NJG2-TDA032-25A380
25A
RAD-NJG2
-034
0.65 475 自然冷却 105*100*80 91*75
NJG2-TAA250-25A380
NJG2-TDA032-30A380
30A
NJG2-TAA250-30A380
NJG2-TDA032-40A380
40A
RAD-NJG2
-036
0.48 680 自然冷却 150*100*80 91*90
NJG2-TAA250-40A380
NJG2-TDA032-60A380
60A
RAD-NJG2
-037
0.44 1400 自然冷却 260*180*50 168*140
NJG2-TAA250-60A380
NJG2-TDA032-80A380
80A
RAD-NJG2
-038
0.39 2400 风扇冷却 195*125*152 112*85
NJG2-TAA250-80A380
NJG2-TDA032-100A380
100A
NJG2-TAA250-100A380
NJG2-TDA032-120A380
120A
NJG2-TAA250-120A380
正泰-智慧能源解决方案提供商
l 210
继电器类
RAD-NJG2-060
RAD-NJG2-061
RAD-NJG2-062

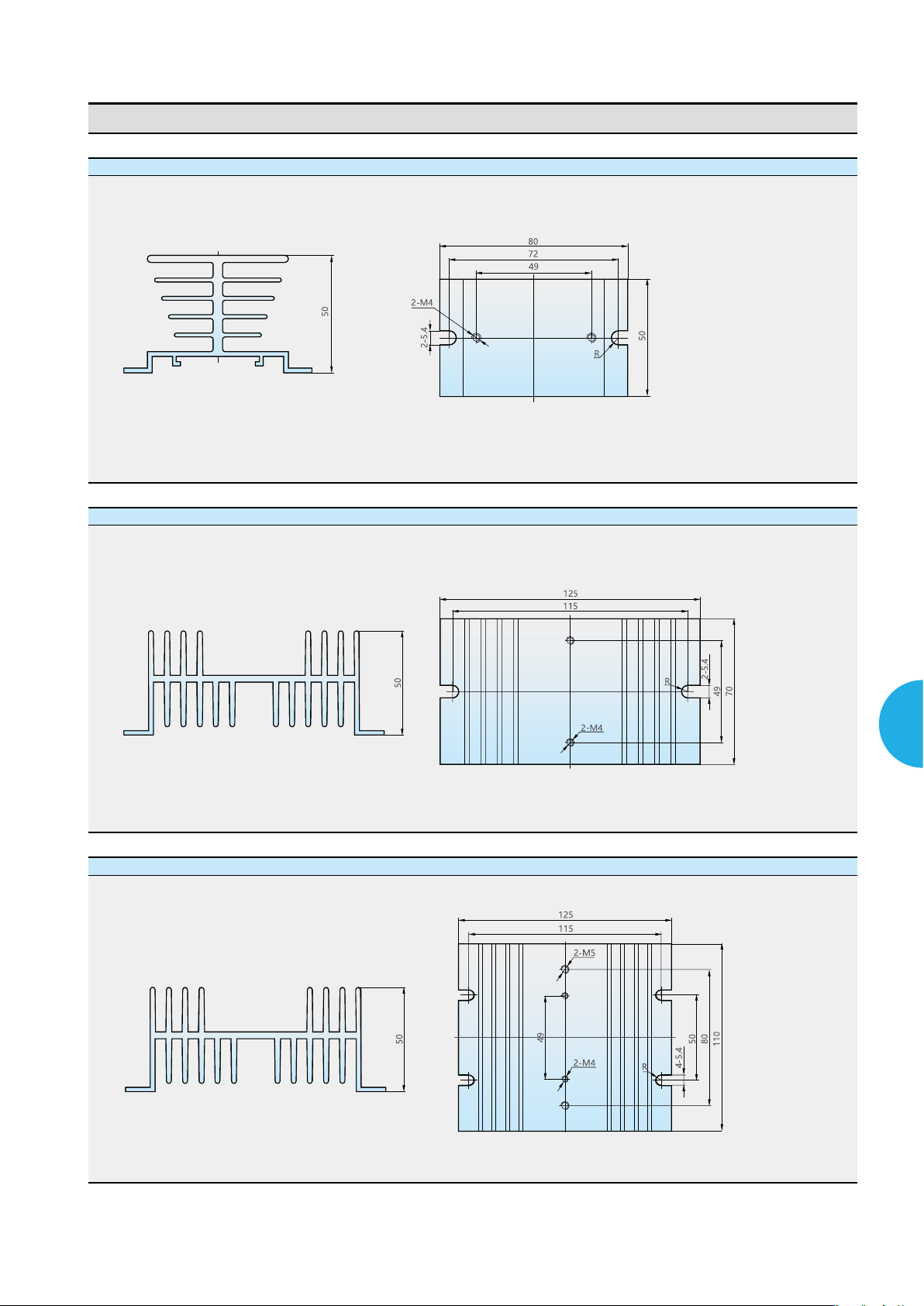

6 散热器外型尺寸、安装尺寸
