E-by SIPLACE CP12 & CP6 调整 Z 轴皮带的张力
部件更换
1/3
注意 使用贴片机前，请参阅用户手册中的安全须知。
遵守防静电守则
工具： 易损件： 耗材：

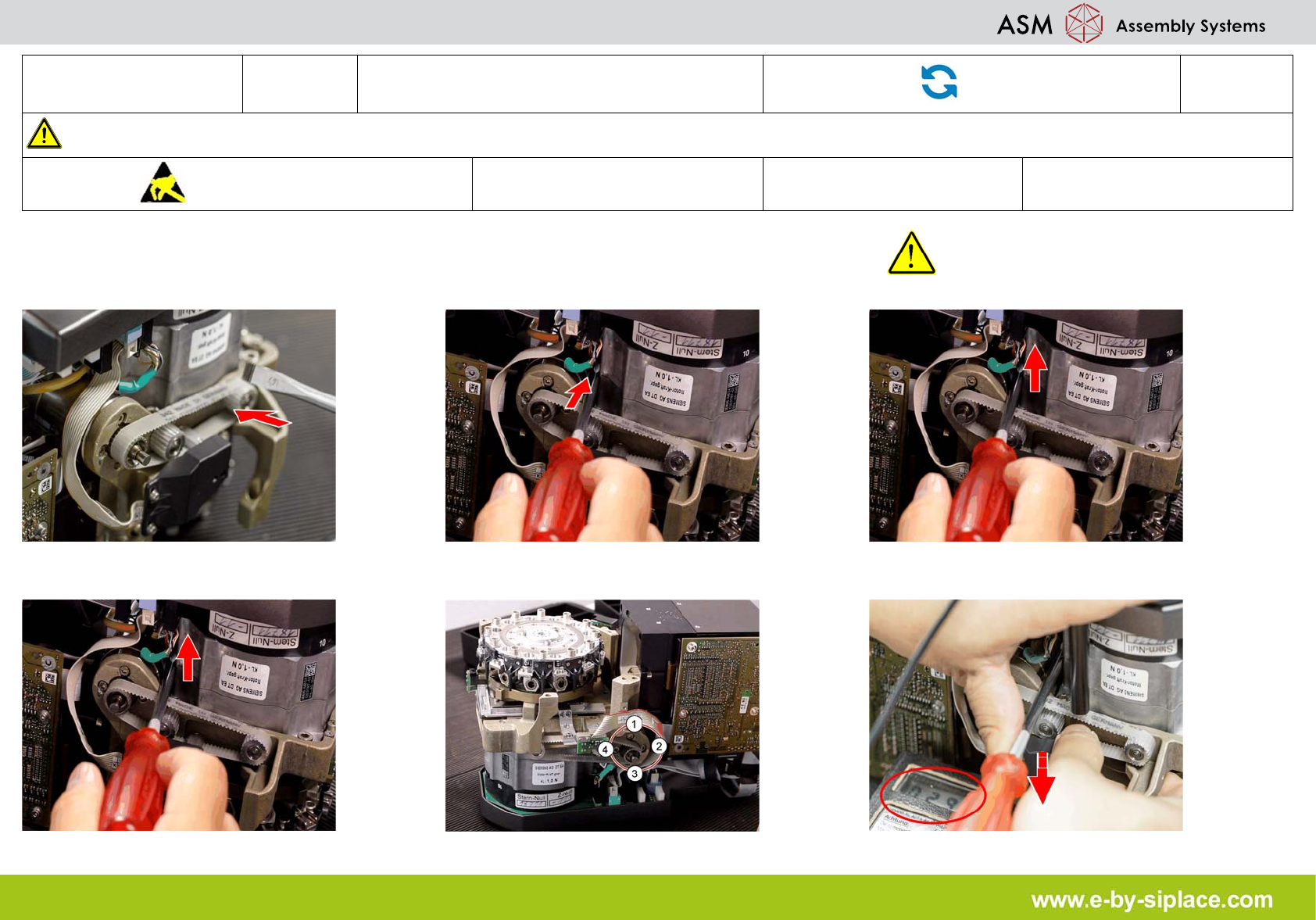

1. 调整皮带张力可能需要多次尝试！ 2. 在 Z 轴电机与星形轴马达之间插入螺丝刀。
3. 警告！ 将 Z 轴电机向上推时切勿用
力过大。
4. 使用螺丝刀将 Z 轴电机向上推。 5. 将四颗 M3x5 六角套筒螺钉拧紧。 6. 使用皮带张力计检查 Z 轴皮带的皮带张力。
E-by SIPLACE CP12 & CP6 调整 Z 轴皮带的张力
部件更换
2/3
注意 使用贴片机前，请参阅用户手册中的安全须知。
遵守防静电守则
工具： 易损件： 耗材：
7. 分别将几个螺钉拧松 （必要时）以降低 Z
轴电机的皮带张力。
8. 再次检查皮带张力并在必要时调整 (280HZ
+/-10)。
9. 检查四颗 M3x5 六角套筒螺钉是否已固定妥
当。
10. 将两颗 M3x14 六角套筒螺钉拧紧以固定电
机夹。
11. 使用两颗 M2.5x12 六角套筒螺钉固定电机
夹的上半部分。
12. 将 Z 轴驱动单元与电机夹上的六角套筒螺
钉拧紧。
E-by SIPLACE CP12 & CP6 调整 Z 轴皮带的张力
部件更换
3/3
注意 使用贴片机前，请参阅用户手册中的安全须知。
遵守防静电守则
工具： 易损件： 耗材：
13. 重新连接线缆。
