46

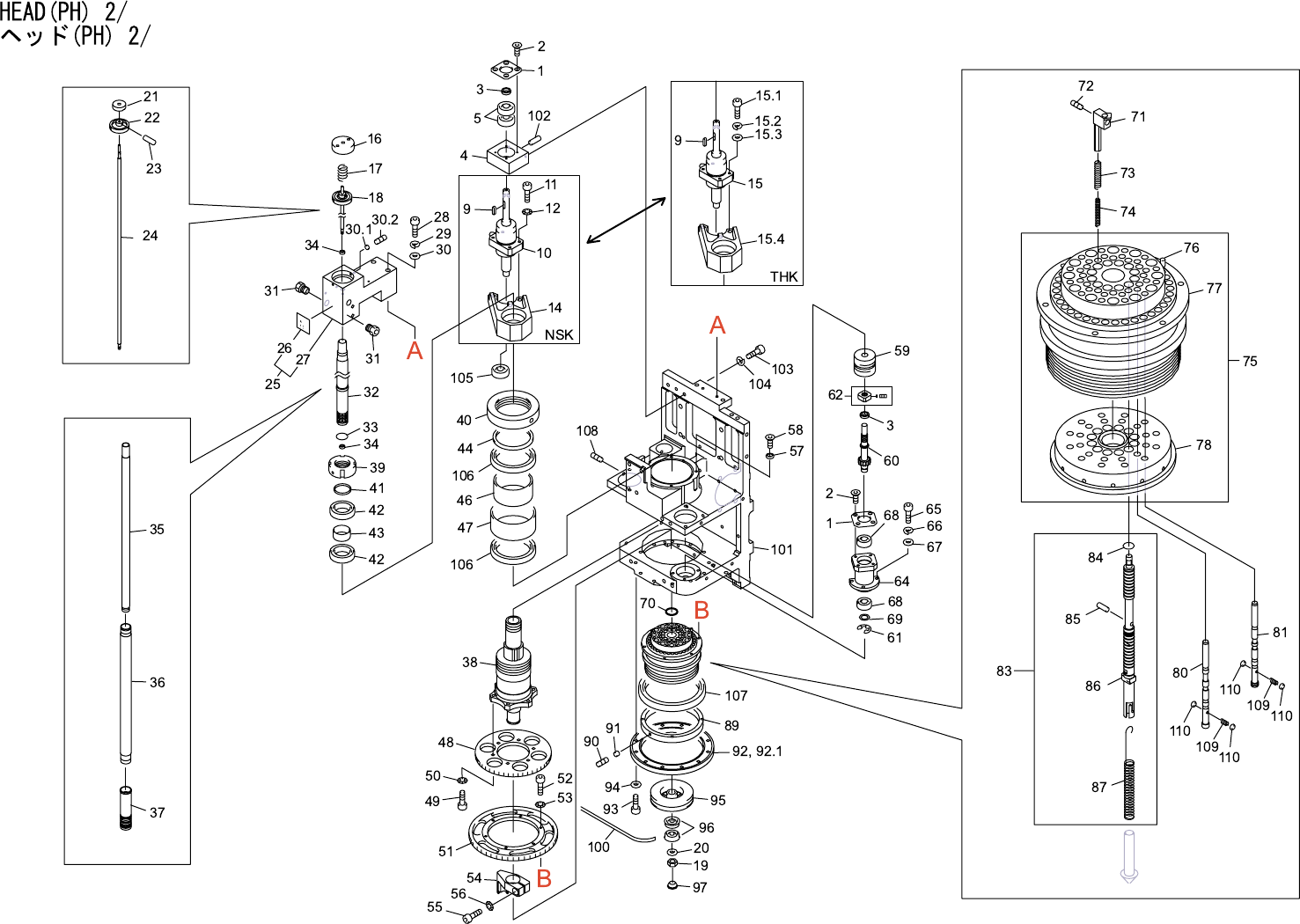

HEAD(PH) 1/2
ヘッド(PH) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
37 ADNPH8010 1 MOTOR
モータ
OT
38 DNPH1770 1 FIN フィン OT
39 DNPH1801 1 SHEET, RUBBER
シート ゴム
PL
40 DNPH1780 1 FIN フィン OT
41 DNPH1791 1 SHEET, RUBBER
シート ゴム
PL
42 H1136D 2 BAND
バンド
YLS-4.6-360A LTO100 FE
43 DEPH3261 1 BKT, MOTOR ＢＫＴ モータ AL
43.1 H5301A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X018 FE
43.2 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
44 SAM6790 1 MOTOR
モータ
SGAMS-C2A2A-FJ11 OT
45 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
46 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
47 N1085A 1 NUT, HEX
ナット 六角
M 6 P=1.0 FE
48 W1013A 1 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
49 DEPH3130 1 PULLEY, MOTOR プーリ モータ AL
50 DNPH1730 1 BKT
ＢＫＴ
FE
51 H5299A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
52 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
53 W1050A 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
54 . 1 FAN
ファン
OT
55 H5294A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X030 FE
56 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
57
W1041A
4
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)
FE
