DECAN S1 Operation Handbook
3-9
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 吸嘴的类型及适用部件
准备生产※Ⅰ

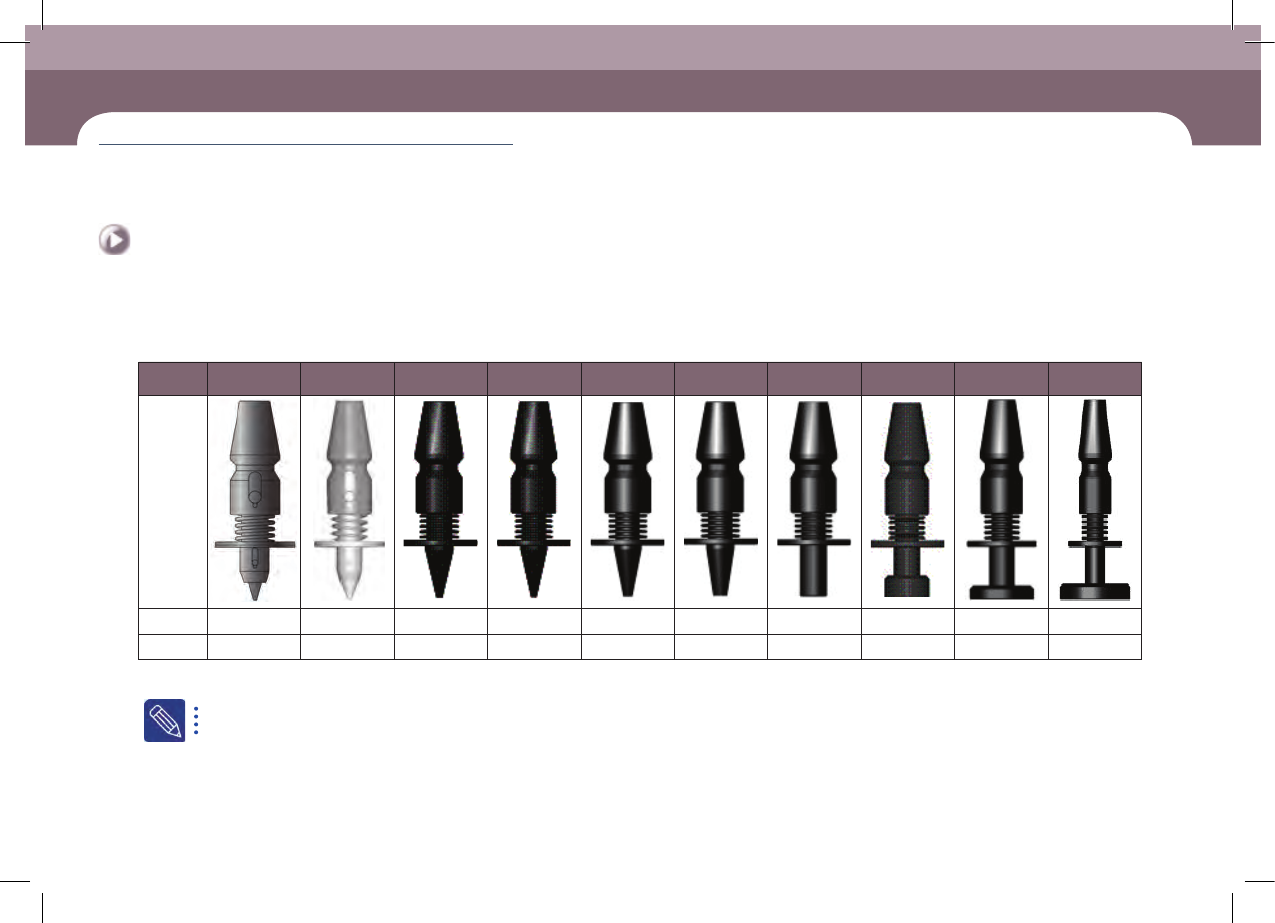

8. 吸嘴的类 型( S1)
吸嘴名
CN015 CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN750 CN110
形狀
外径
Φ※0.38 Φ※0.5 Φ※0.6 Φ※0.75 Φ※1.2 Φ※2.2 Φ※3.6 Φ※6.0 Φ※9.0 Φ※12.7
内径
Φ※0.13 Φ※0.16 Φ※0.28 Φ※0.38 Φ※0.65 Φ※1.4 Φ※2.2 Φ※4.0 Φ※7.5 Φ※11.0
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
吸嘴状态的检验及对供应装置检验方法的详细说明请参照'Maintenance Handbook'的"Chapter 3 每日检验"部分。
DECAN S1 Operation Handbook
3-10
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 吸嘴的类型及适用部件
准备生产※Ⅰ
生产
9. 吸嘴的类型及适用部件(S1)
吸嘴名 材料编号 部件最小宽度 适用部件
CN015 AM03-013641A 0.15~0.4 专用 03015 Chip
CN020 J90551006A 0.2~0.50 专用 0402 Chip
CN030 J9055133C 0.3 ~ 1.5 专用 0603 Chip
CN040 J9055134C 0.5 ~ 1.25 专用 1005 Chip
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0 Aluminum electrolytic capacitor (Small)
CN220 J9055351A 4.0 ~ 7.0 Aluminum electrolytic capacitor (Medium),SOP, SOJ
CN400 J90551072A 7.0 ~ 10.0 SOP, TSOP, QFP, PLCC, SOJ, Connector(长度小于14)
CN750 J9055259B 10.0 ~ QFP (Medium), PLCC (Medium)
CN110 J9055260B 20.0 ~ QFP(256), BGA(388G)
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
DECAN S1 Operation Handbook
3-11
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产※Ⅰ
3.※供料器/吸嘴的安装及元器件的订货
1. 检查供料器配置及安装供料器
Step 1. 在相应的插槽(Slot)上固定供 料器。
Step 2. 固定夹持器(Grip)
应该按照"PCB编辑"菜单的"供料器"中的设定内容安装供料器,检查供料
器安装正确与否的方法如下。
ㆍ 作业人员以手动方式逐一记录插槽编号与元器件信息并检查。
ㆍ 使用IT Feeder System时,可以自动检查出供料器的安装错误。
供料器安装错误时,供料器的LED会以红色闪烁,在MMI画面上显示错误提
示信息。IT Feeder System的详细内容请参阅相应手册。
2. 吸嘴配置的检查及吸嘴的安装
ㆍ 参考ANC对话窗口的吸嘴配置现况,检查是否与ANC上的吸嘴实际配置一致。
ㆍ 如果吸嘴配置不同,则重新配置吸嘴以便与PCB上的设置维持一致。
3. 确认可能 耗 尽的元器件
把先前阶段"业务检查"中确认的可能耗尽的元器件内容填写到订货清单。
4. 元器件订货
把填写完毕的元器件订货格式提交到元器件供应室(器材室)请求该元器件。
(此时,需要接受订货内容确认书以便在接受元器件时确认。)
如果厂商适用了IT System,则从设备的MMI接收元器件剩余量信息后由元器件供应室
事先备妥元器件。
5. 检查抛料盒
确认是否准确地安装了抛料盒。
