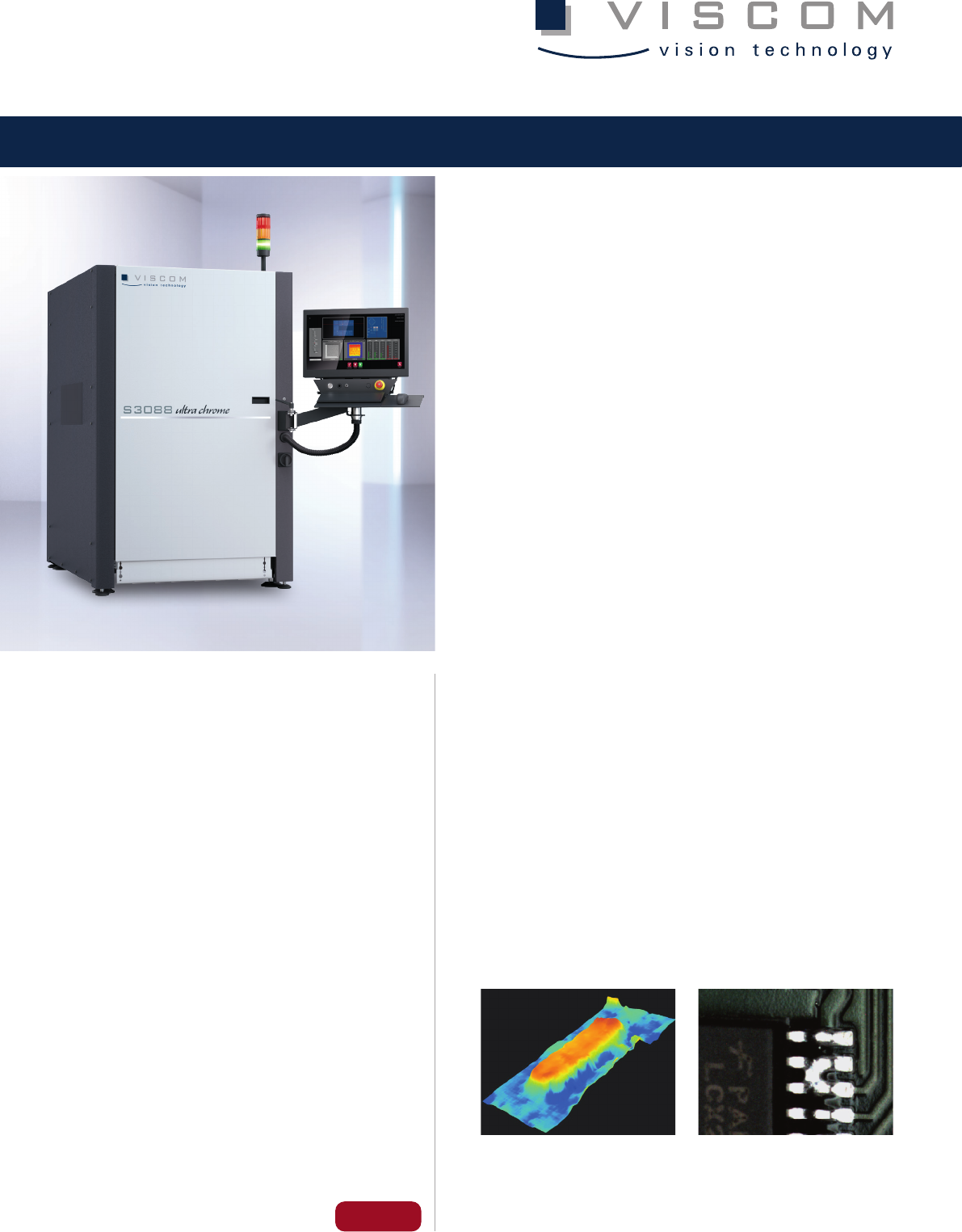

3D-SPI Die S3088 ultra chrome als 3D-SPI bietet unschlagbare V orteile für eine maximal wirtschaf tliche SMT -F ertigung. Zu den wesent - lichen Merk malen zählen die Prüf geschwindigkeit von 90 cm²/s und eine Bildfeldgr…
3D-SPI
Die S3088 ultra chrome als 3D-SPI bietet unschlagbare Vorteile
für eine maximal wirtschaftliche SMT-Fertigung. Zu den wesent-
lichen Merkmalen zählen die Prüfgeschwindigkeit von 90 cm²/s
und eine Bildfeldgröße von 58,2 mm x 58,2 mm. Die orthogonale
optische Auflösung beträgt 10 μm und liefert zusammen mit vier
geneigten Ansichten perfekte, abschattungsfreie Prüfergebnisse,
was relevant für sehr kleine Prüfbereiche ist. Für einen extrem
hohen Durchsatz sorgt das optionale FastFlow-Handling von
Viscom. Das Zu- und Abführen der Baugruppen erfolgt synchron
und in hoher Geschwindigkeit.
Das unter Kosten- und Nutzenaspekten optimal konfigurierte
System basiert auf der einzigartigen und bewährten XM-Sensorik
von Viscom und vereint so präzise Fehlererkennung mit höchster
Prüfgeschwindigkeit. Die S3088 ultra chrome prüft alle Qualitäts-
kriterien für bedruckte Pads wie Volumen, Form, Fläche, Höhe,
Versatz, Pastenbrücken und Verschmierung.
Durch die Auswertung der 3D-Messdaten und die Verknüpfung
der Ergebnisse via Quality Uplink mit Pastendrucker, Bestü-
ckungsautomat, AOI und AXI, ist eine effektive Prozesskontrolle
und nachhaltige Qualitätsoptimierung möglich. So liefert das
3D-SPI-System von Viscom Hinweise auf Prozessschwächen, die
automatisch angepasst werden können, z. B. Anpassung der
Sieb-Reinigungszyklen oder die Korrektur von Druckversatz oder
Bestückoffset.
www.viscom.com
Durchsatzstarke
3D-Lotpasteninspektion mit
höchster Prüfqualität
S3088 ultra chrome | Systemvariante SPI
Extrem hoher Durchsatz
durch FastFlow-Handling
Verbesserte Prüfqualität
und Prüfgeschwindigkeit
Vier Schrägansichten für
abschattungsfreie Prüfbilder
Hohe Reproduzierbarkeit
Sehr einfache Bedienung:
Farbbilder für die Verifikation
und effiziente Programmerstellung
Viscom Quality Uplink für beste
First-Pass-Yield-Ergebnisse
Farblich unterstützte 3D-Lotpasten-
volumenbestimmung
Pastenbrücke nach dem Löten
www.viscom.com
Zentrale: Viscom AG
·
Carl-Buderus-Straße 9 - 15
· 30455 Hannover
·
Tel. +49 511 94996-0
·
Fax +49 511 94996-900
·
info@viscom.de
Unsere internationalen Niederlassungen und
Repräsentanten finden Sie unter:
#Viscom_S3088_ultra_chrome_SPI_DE21100004 | © Viscom AG. Alle Rechte vorbehalten. | Technische Änderungen vorbehalten. Windows® und Intel® Core™ i7 sind eingetragene Warenzeichen.

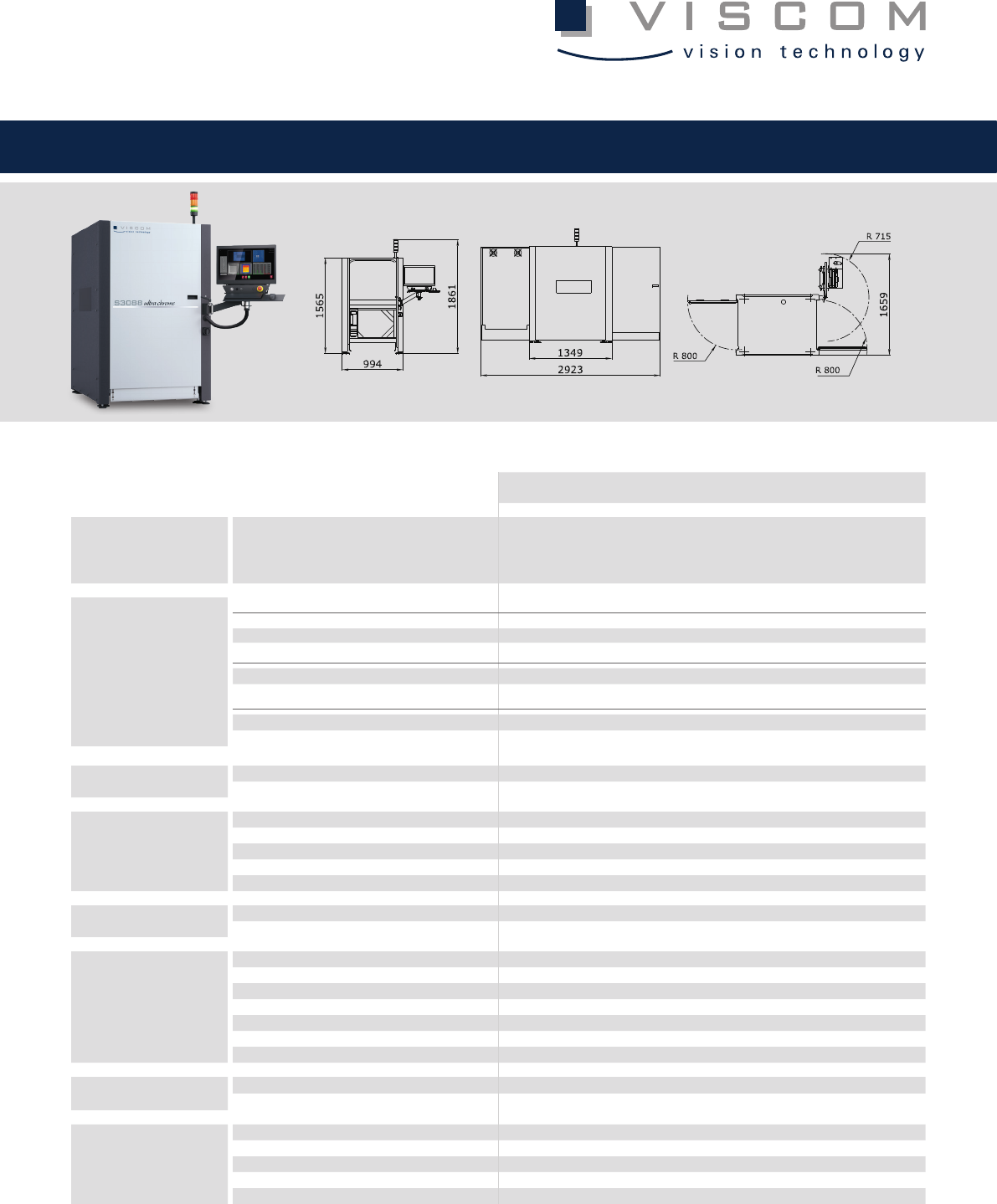

Angaben in mm
Vorderansicht Draufsicht
Technische Daten
Seitenansicht
S3088 ultra chrome | Systemvariante SPI
Inspektionsumfang
3D-SPI
Kontrolle Lotpastendepots (Schablonendruck oder Dispense-Technologie, bis
Padgröße 01005-Bauteile) und auch Inspektion von Sinterpaste möglich. Prüfung
von Anwesenheit, Fläche, Höhe, Druckversatz (X/Y-Versatz), Verschmierung
und optional: Form, Koplanarität, Freiflächenanalyse, OCR, DCM
Sensorik
3D-Sensorik
Messverfahren Streifenprojektion
Z-Auflösung 0,1 µm
Schrägansichtskameras
Anzahl der Megapixelkameras 4
Orthogonale Kamera
Auflösung 10 μm High-Resolution, 20 μm Standard
Bildfeldgröße 58,2 mm x 58,2 mm
Leistungsdaten
Wiederholgenauigkeit Höhenmessung 2 μm (auf Zertifizierungs-Target), Höhe <<10% @ 6 σ (auf Zertifizierungs-Target)
Pastenhöhe Max. 4000 μm
Software
Bedienoberfläche Viscom vVision/EasyPro
Statistische Prozesskontrolle Viscom SPC, offene Schnittstelle (optional)
Verifikationsplatz Viscom vVerify/HARAN
Remote-Diagnose Viscom SRC (Software Remote Control) (optional)
Programmierplatz Viscom PST34 (optional)
Systemrechner
Betriebssystem Windows®
Prozessor Intel® Core™ i7
Leiterplattenhandling
Transportkonzept Einspur-Transport, Doppelspur-Transport Systemvariante S3088 DT
Leiterplattengröße (L x B) 508 mm x 508 mm, Longboard-Option verfügbar
Übergabehöhe 850 - 950 mm ± 20 mm
Breitenverstellung Automatisch
LP-Klemmung Pneumatisch
Obere Durchfahrtshöhe (max.) 50 mm
Untere Durchfahrtshöhe 45 mm, bis zu 85 mm optional (mit LPU 40 mm)
Prüfgeschwindigkeit
Bis zu 90 cm
2
/s
Sonstige Systemdaten
Verfahr-/Positioniereinheit Synchron-Linearmotoren
Schnittstellen SMEMA (Standard), IPC Hermes Standard, andere Schnittstelle auf Anfrage
Anschlusswerte 400 V (andere Spannungen auf Anfrage), 3P/N/PE, 8 A, Arbeitsdruck 4 - 6 bar
Systemmaße 994 mm x 1565 mm x 1349 mm (B x H x T)
Gewicht 720 kg
