1/4 1. 部組した延長フレーム①に 3- インシュロック②を 3- M4 × 10 サラボルト③と 3- シカクナット④で取り付けます。 ( 図 1 3) 図 13 拡大図 2. インシュロックタイを用いてケーブルを固定します。 ( 図 14-1, 図 14- 2, 図 14- 3, 図 14-4, 図 14-5, 図 14- 6, 図 14- 7, 図 14-8) 図 14-1 ① ②③④ ② ③

1/4

1. 部組した延長フレーム①に 3-インシュロック②を 3-M4×10 サラボルト③と 3-シカク

ナット④で取り付けます。(図 13)

図 13

拡大図

2. インシュロックタイを用いてケーブルを固定します。(図 14-1,図 14-2,図 14-3,図 14-4,

図 14-5,図 14-6,図 14-7,図 14-8)

図 14-1

①

②③④

②

③

2/4

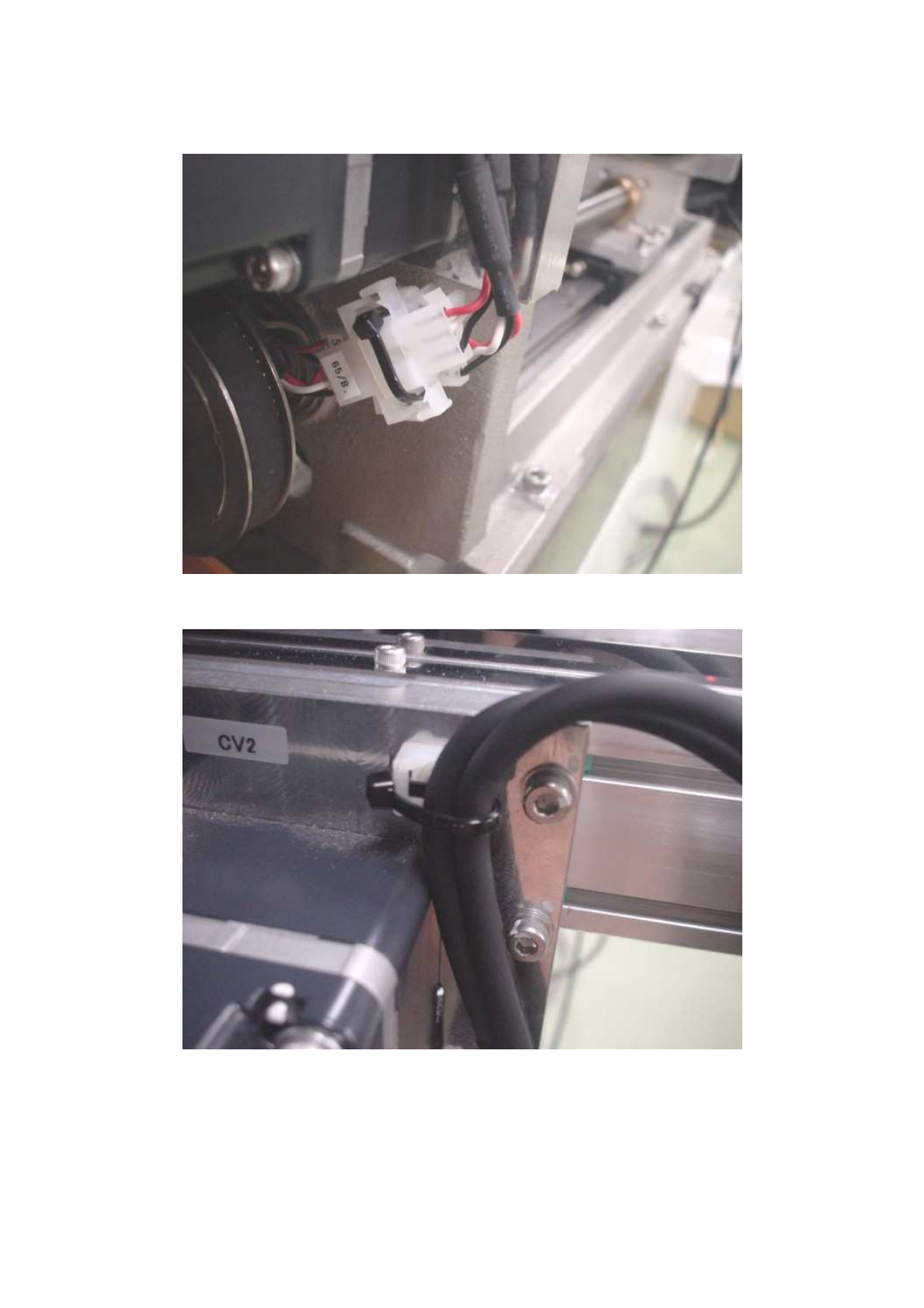

図 14-2

図 14-3

3/4

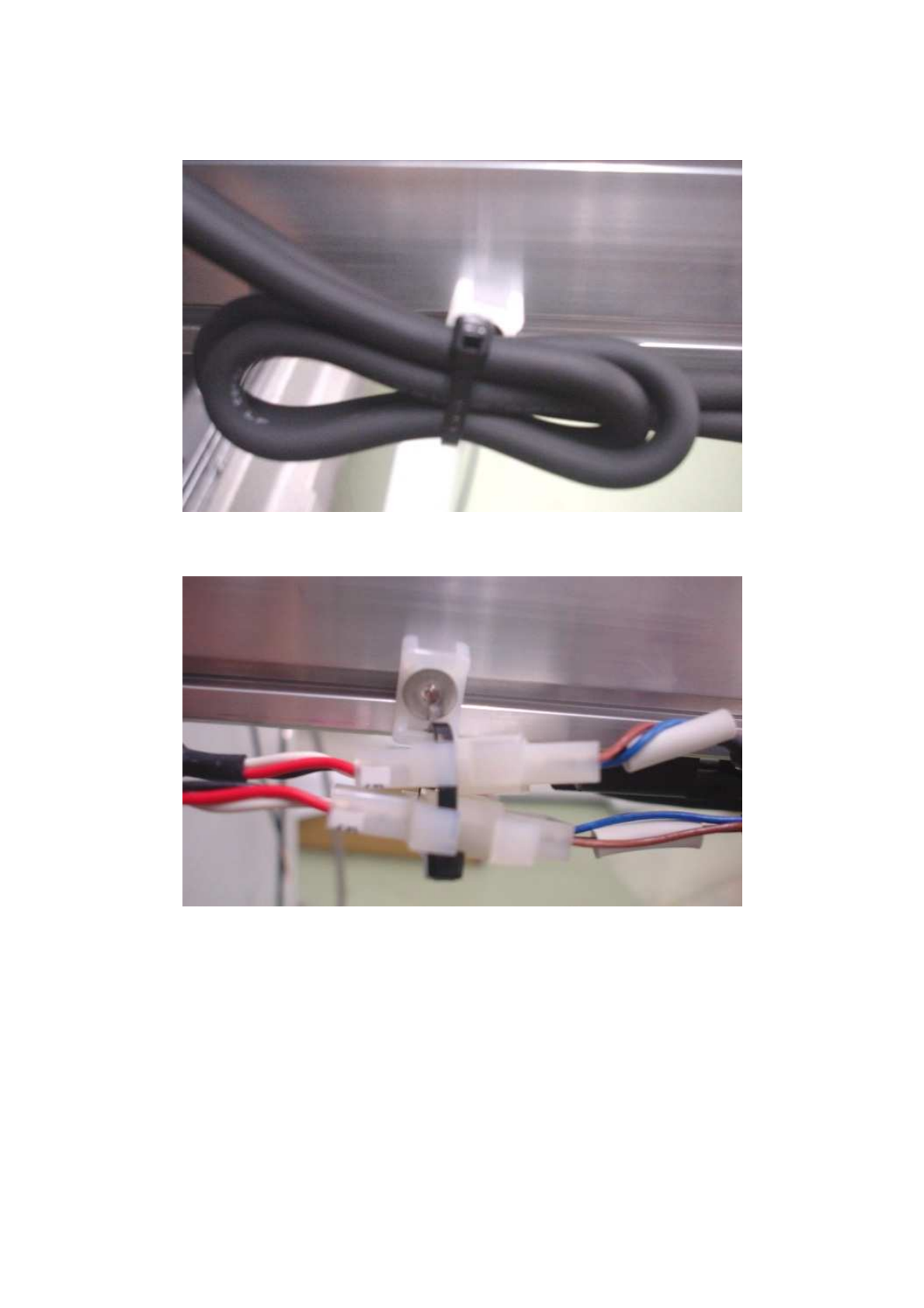

図 14-4

図 14-5
