C2K(G7)/C3K(G7) C2KS(G7)/ C3KS(G7) 1.2 后视图 计算机接口 智能卡插槽 输出 220VAC,4.6A 输入 220VAC,5.5A 过流保护装置 250VAC,10A 计算机接口 智能卡插槽 输出 220VAC,4.6A 220VAC,6.7A 过流保护装置 250VAC,10A 外接电池端口 36VDC…
第1章 简介
1.1 前视图
C1K(G7) C1KS(G7)
-1-
C2K(G7)/C3K(G7) C2KS(G7)/C3KS(G7)

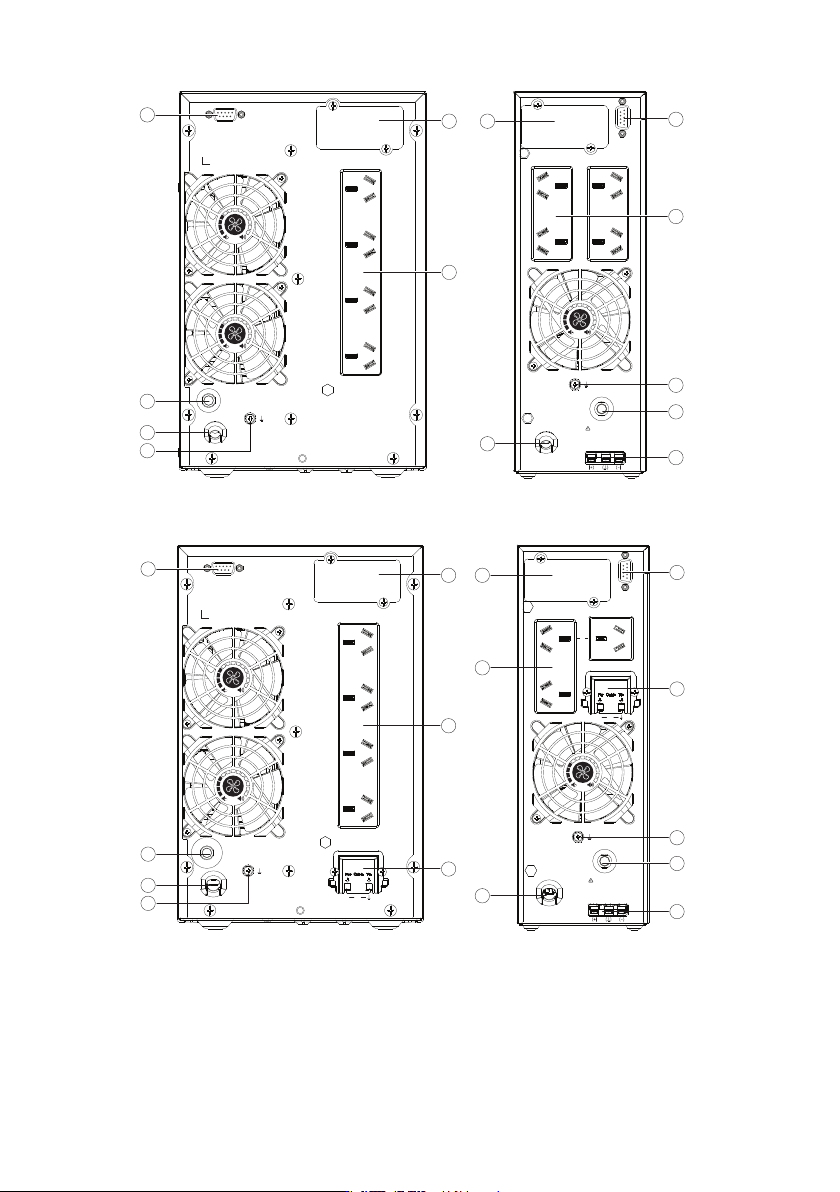

1.2 后视图
计算机接口
智能卡插槽
输出
220VAC,4.6A
输入
220VAC,5.5A
过流保护装置
250VAC,10A
计算机接口
智能卡插槽
输出
220VAC,4.6A
220VAC,6.7A
过流保护装置
250VAC,10A
外接电池端口
36VDC,35A
警告：UPS 工作时，
请勿断开电池连接器。
C1K(G7) C1KS(G7)
-2-
计算机接口
智能卡插槽
输出220VAC,9.1A
输入
220VAC,10A
过流保护装置
250VAC,16A
计算机接口
智能卡插槽
输出220VAC,9.1A
输入
220VAC,10A
过流保护装置
250VAC,16A
外接电池端口
72VDC,35A
警告：UPS 工作时，
请勿断开电池连接器。
C2K(G7) C2KS(G7)
计算机接口
智能卡插槽
输出 220VAC,10A
输入
220VAC,16A
过流保护装置
250VAC,20A
输出端子排
220VAC,13.7A
L N
计算机接口
智能卡插槽
输出220VAC,10A
输入
220VAC,16A
过流保护装置
250VAC,30A
输出端子排220VAC,13.7A
外接电池端口
96VDC,37A
L N
警告：UPS 工作时，
请勿断开电池连接器。
C3K(G7) C3KS(G7)
1 5
2 6
3 7
4 8
-3-
