7 P -S052-25 1006-002 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE R-2 141 6301413716 BRACKET 1 831R-A1 10010-121 21 1F A254 151 6301462721 BOX 1 831TP A1 10010-A001 21 1B1 164 152 6301464770 BRACKET 1 831TP…
P -S052-25
1006-002
6
See Fig.R-3
Key No.215
See Fig.R-2
Key No.107
151
152
141
177
157
156
156
155
カバー部
COVER SECTION

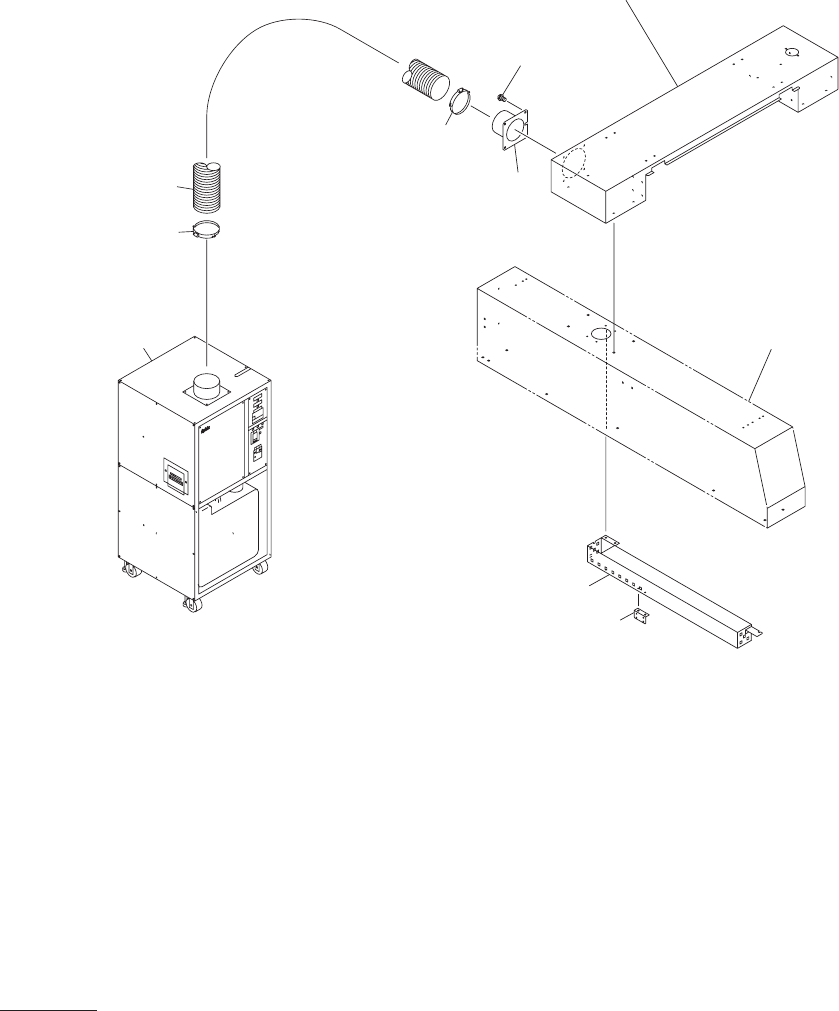

Fig. R-2
前後扉
Front/Rear Door
7
P -S052-25
1006-002
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
R-2
141 6301413716 BRACKET 1
831R-A110010-121
211FA254
151 6301462721 BOX 1
831TPA110010-A001
211B1164
152 6301464770 BRACKET 1
831TPA110010-A002
211FA938
155 6301132761 TUBE 1
831TPA110010-A005
225G0247
156 6300544091 PIPE FITTINGS 2
831TPA110010-A006
225F0283
157 6301281520 UNIT 1
831TPA110010-A007
227A0164
177 4111408007 SCR TRS 5X6 4 M5X6 TRS 221E0536
平成
20
年
2
月
初版発行
Published, Feb. 2008
平成
22
年
6
月
第２版発行
Revised, Jun. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION
編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
8
P -S052-25
1006-002
