使用手册 预热台 ， 适用于尺寸为 13x13cm 的 PCB PHSE
使用手册
预热台，适用于尺寸为
13x13cm 的PCB
PHSE
2

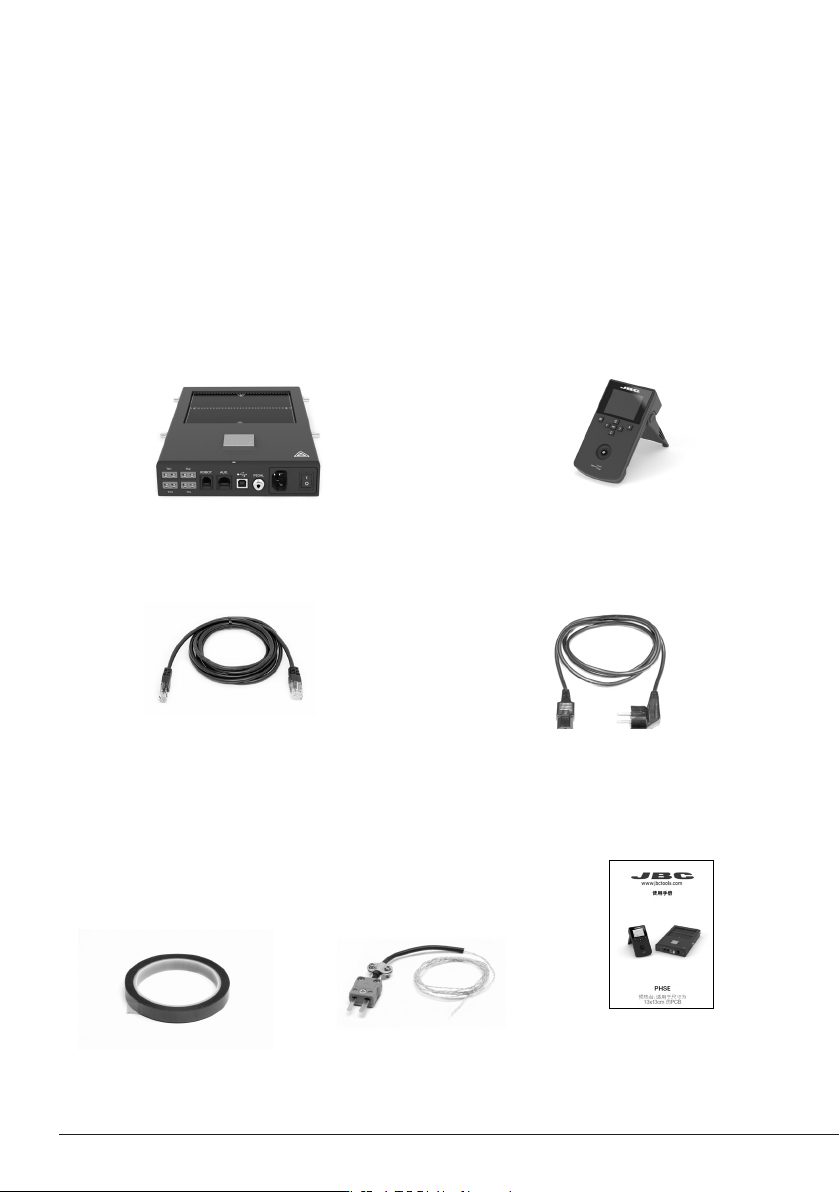

包装清单
包含以下元件：
本手册对应以下料号：
PHSE-2HB (230V)
控制器
..............................................................
1
个
料号
ACE-HA
电源线
.............................................................
1
条
料号
0023713 (230V)
K
型热电偶测温线
............
2
个
料号
PH218
耐高温聚酰亚胺薄膜胶带 ...
1
卷
料号
PH217
说明书*
..............................
1
本
料号
0030699
小型预热台主机
............................................
1
台
RJ45
线缆
......................................................
1
条
料号
0019914
*英文版说明书请参考国际官网:
www.jbcsoldering.cn
3
40 mm
50 mm
60 mm
80 mm
100 mm
130 mm
130 mm
para manuales - negro plano
200 mm
300 mm
产品功能及连接
脚踏板接口
加热区
电源插座
主开关
小型电路板支架的
固定托架
预热台主机
控制器
2,8
”
彩色
TFT
屏幕
开始
/
暂停
USB-B
接口
B
区
A
区
与预热台主机对接用
RJ45
接口
USB-A
接口
垂直立架
支脚撑开和
回收按钮
USB-B
接口
连接控制器用
RJ45
接口
连接机器人用
RJ12
接口
K
型测温线
接口
x4
Led
