JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 3 页共 6 页

第三步、移动鼠标到需要使用该元件数据的坐标位置，然后单击鼠标左键，将元件数据粘

贴到该位置，成功后元件定义框会出现在图像上方，如下图：

使用元件库后，可根据元件的实际测试情况进行调试等工作，调试完成后，可将定义复制

到其他元件上。

三、DEF 类数据库建立：

第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

第二步、点击 AOIEDIT 菜单中的“数据————导出元件库”选项，如下图：

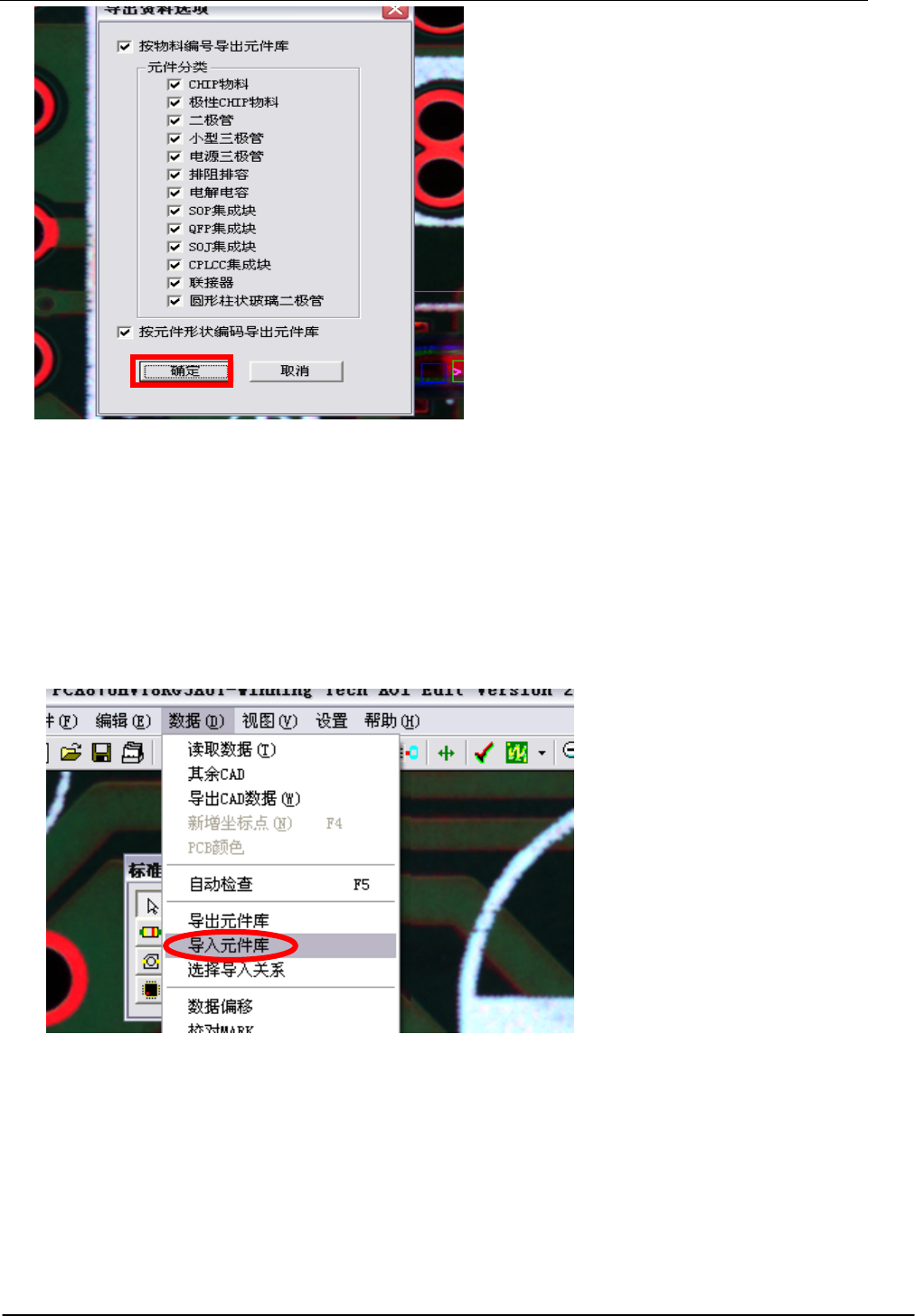

第三步、点击“导出元件库“选项后，系统会弹出对话框，选择需要导出的元件定义类型，

如下图：

JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 4 页共 6 页

第四步、点击确定，元件库保存成功，系统会根据实际情况在元件数据库文件夹内，新

建一批以元件物料编号命名的，后缀为 DEF 的文件。

四、DEF 类数据库使用

第一步、正常编程流程做好 MARK，并将 MARK 识别通过，然后坐标位置确认正常

后，点击 AOIEDIT 菜单中的“数据———导入元件库”选项，如下图：

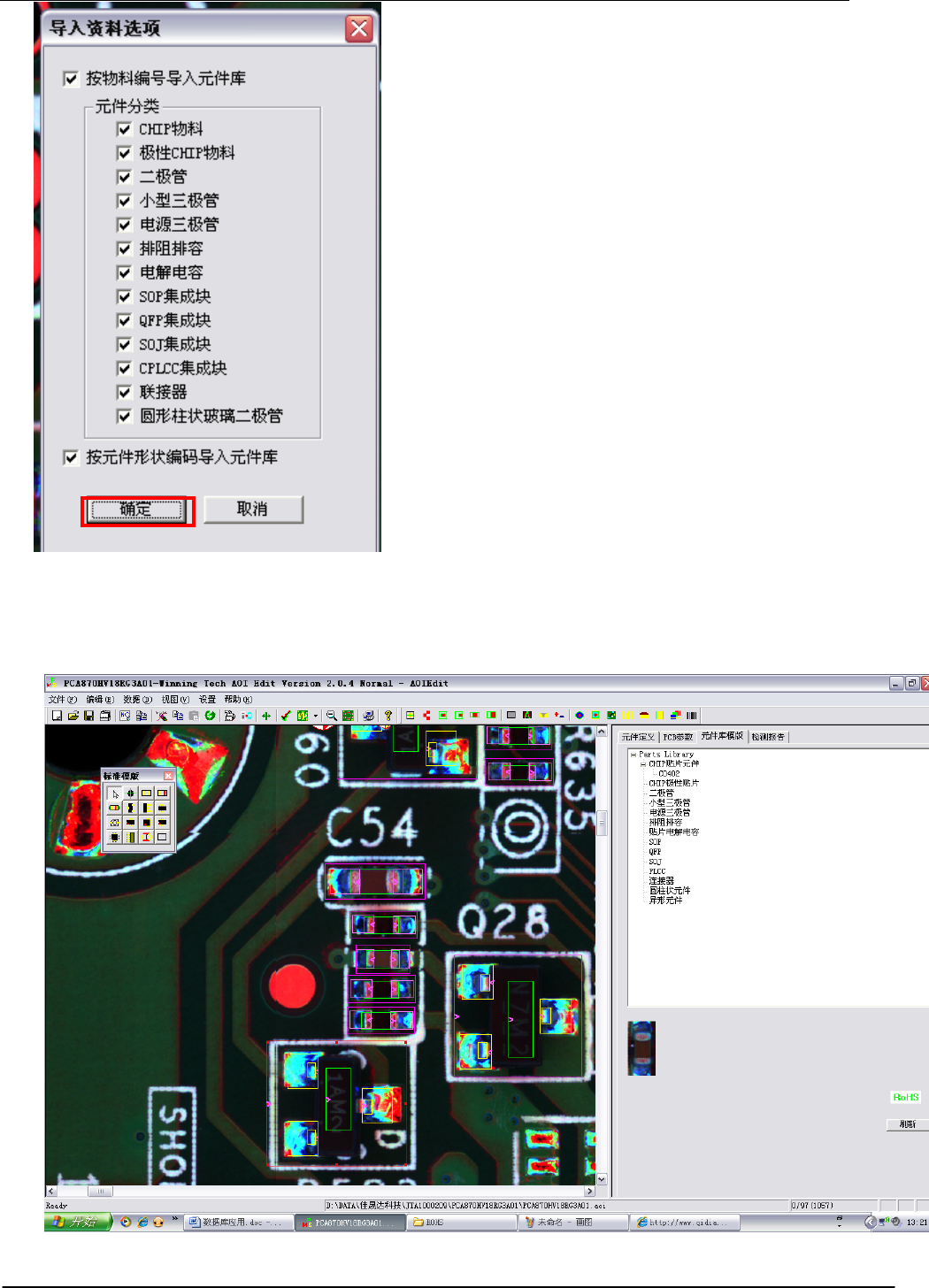

第二步、点击“导入元件库“选项后，系统会弹出对话框，选择需要导入的元件定义类

型，如下图：

JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 5 页共 6 页

第三步、系统会读取元件数据库中的数据与坐标文件中的物料编号进行对比，将保存有

的元件库按物料编号与坐标位置粘贴到各个元件上，如下图：
