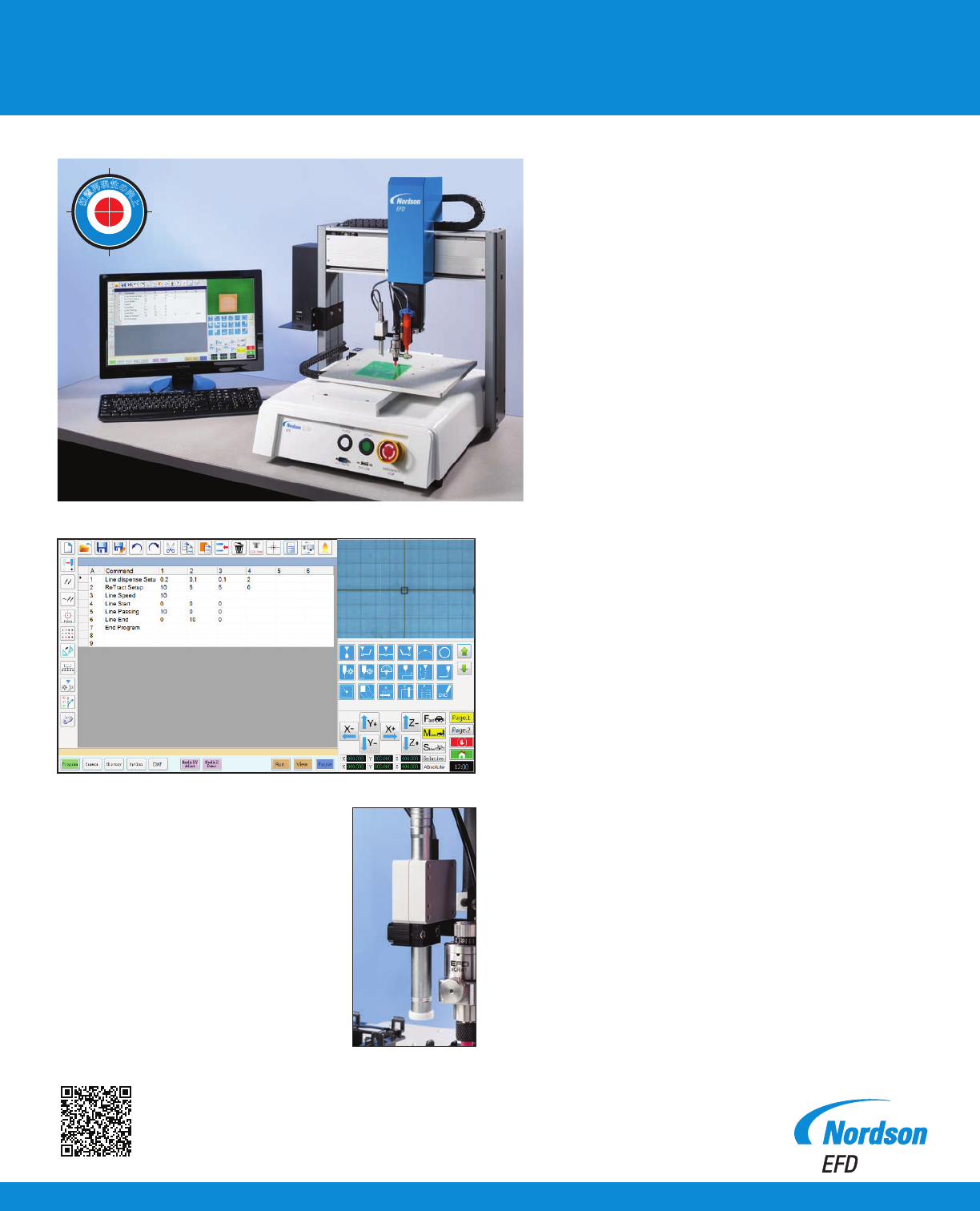

E V シリー ズ の ビジョンペンシルカメラでプ ログ ラミ ングパ タ ー ン が 容 易 に . ペ ン シル カ メラ で 製品 の存在 を 確認. ビ ジ ョ ン 誘導式DispenseMotion ソ フ ト ウ ェ ア によ ってプ ロ グ ラミン グ が 容 易 に . シ ン プ ル な ペ ン シ ル 型 ビ ジ ョ ン カ メ ラ で 精密 な 液剤塗布 を 容 易 に 自 動化 E V シリ ーズ 自 動 ディ …
EVシリーズのビジョンペンシルカメラでプログラミングパターンが容易に.
ペンシルカメラで
製品の存在を確認.
ビジョン誘導式DispenseMotionソフトウェア
によってプログラミング が 容易に.
シンプルなペンシル型ビジョンカメラで精密な液剤塗布を容易に自動化
EVシリーズ自動ディスペンシングシステム
ノードソンEFDのEVシリーズ自動ディスペンシングシステムは、
シンプルなビジョンツールを搭載し、EFD製のシリンジとバルブ
システムを使った精密な液剤ディスペンシングを可能にします。
特殊な画像認識ガイドソフトウェアのDispenseMotion
™
とシ
ンプルなペンシルカメラにより、自動ディスペンスの設定と塗 布
プログラムを簡単に実行できます。True 3Dモーションコントロ
ールによって、ドット、線、円形、円弧、複合円弧を素早く簡単に
プログラムできます。
プラットフォームは150 x 200 mmから 570 x 500 mmま
で幅広く用意されており、バッチ処理や重要な塗布用途に最適
なソリュ ー ションです。
自動化ソリューションの主要機器としても機能し、インライン移
送システム、回転テーブル、パレットアッセンブリーラインに簡単
に統合できます。
特長
• シンプルなカメラとDispenseMotionソフトウェアが、設定と
プログラムを容易に
• ディスペンシング軌道を画面でプレビューしながら、
• 容易なプログラミング が 可 能
• ファイルの効率的なインポートと変換
• True 3Dモーションコントロール
• 広範な作業範囲
利点
• サイクル タイムとバッチタイムの 短 縮
• 製造工程に簡単に統合
• 製造原価、材料費、所有経費を削減
• 新たな製造工程を創出
詳 細はこちらから
+
/
-
0
.
0
0
8
m
m
位
置
再
現
性
の
向
上

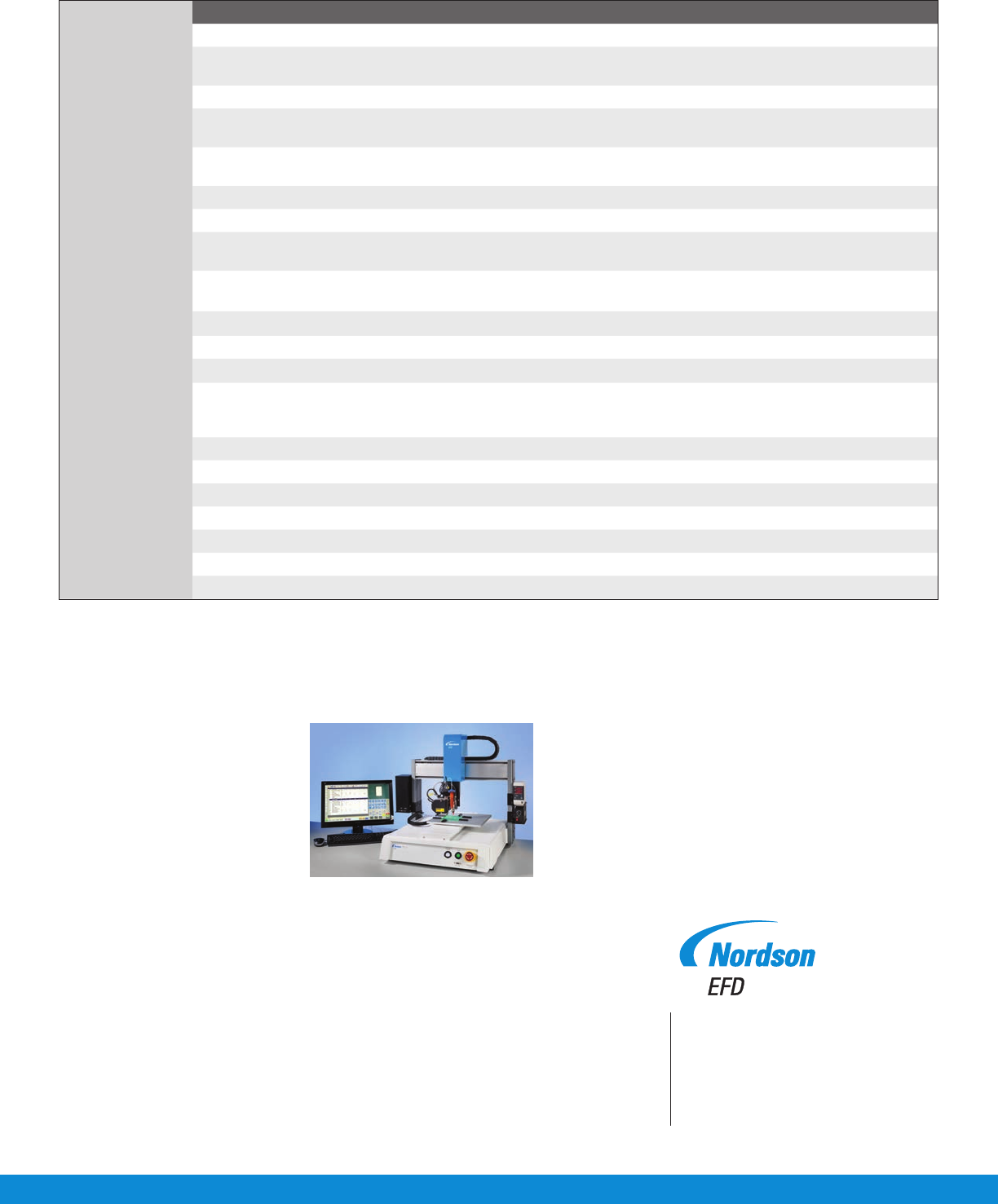

EVシリーズの仕様
*
ヨーロッパ安全規定に準拠
**
再現性精度は、測定方法により結果が異なる場合があります。
項目/機種 E2V E3V E4V E5V E6V
部品番号 7360856 7360857 7360858 7360859 7362103
パーツ番号
(ヨーロッパ仕様)*
7361349 7361350 7361351 7361352 7362104
軸数
___________________________________________
3 軸
_________________________________________
最大ワークエリア
(X / Y / Z)
150 / 200 / 50 mm 250 / 300 / 100 mm 350 / 400 / 100 mm 450 / 500 / 150 mm 570 / 500 / 150 mm
塗布対象基材の最大
積載量
5.0 kg 10.0 kg 10.0 kg 10.0 kg 10.0 kg
ツールの最大積載量 1.5 kg 3.0 kg 3.0 kg 3.0 kg 3.0 kg
重量 29.0 kg 47.5 kg 52.5 kg 55.0 kg 58.0 kg
寸法
幅481 x 高さ432
x 奥行510 mm
幅596 x 高さ543
x 奥行644 mm
幅696 x 高さ638
x 奥行644 mm
幅796 x 高さ718
x 奥行814 mm
幅913 x 高さ718
x 奥行812 mm
最高速度
(XY / Z)
500 / 250 mm/秒 800 / 320 mm/秒 800 / 320 mm/秒 800 / 320 mm/秒 800 / 320 mm/秒
駆動方式
______________________________
3相マイクロステッピングモーター
____________________________
記憶容量
___________________________________________
PC
_________________________________________
汎用I/O
_____________________________
8入力/8出力 (16/16 オプション）
___________________________
入力 AC (電源へ)
100–240 VAC,
±10%, 50/60Hz,
最大20A, 230W
100–240 VAC,
±10%, 50/60Hz,
最大20A, 350W
100–240 VAC,
±10%, 50/60Hz,
最大20A, 350W
100–240 VAC,
±10%, 50/60Hz,
最大20A, 350W
100–240 VAC, ±10%,
50/60Hz,
最大20A, 350W
再現性**
____________________________________
±0.008 mm / 軸
___________________________________
ビジョン
______________________________________
ペンシルカメラ
_____________________________________
高精度ビジョン
__________________________________________
あり
_________________________________________
ノズル検知
________________________________________
オプション
_______________________________________
高さ検知
________________________________________
オプション
_______________________________________
認証
_________________________
CE、RoHS、WEEE、China RoHS準拠
__________________________
保証
______________________________________
1年間（制限付）
____________________________________
プロセス評価
お客様固有のニーズに合った構成の自動化ディスペンシングシステムをお選び
いただけるよう、評価サービスを提供しています。ノードソンEFDにお問い合わせ
ください。
• 経験豊富な液剤ディスペンシングのエキスパートが塗布プロセスを評価
• 購入前の評価と承認用にサンプルを作製
PROPlus / PROシリーズ
PROシリーズは、スマートビジョン
CCDカメラとレーザー式ハイトセンサ
ーを装える完全一体型のディスペンシ
ングソリュー ションで す。
Nordson EFDは、世界40ヶ国に販売・
サービス拠点を持っています。詳細は、
www.nordsonefd.com/jp をご覧ください。
日本
+81-03-5762-2760; japan@nordsonefd.com
Global
+1-401-431-7000; info@nordsonefd.com
©2019 Nordson Corporation v082019
