ヤマハ発動機株式会社IM 事業部 マウンター技術部ソフト開発グループ MD OC-SOFT50047 4/4 続いて、[設定]–[マシンデー タ]–[機械座標]–[ 位置座標 ]–[マトリックスプレート] – [マトリッ クスピン ピッチ Y] にマトリックス プレート穴 の Y 方向 ピッチ を入力しま す。（図 3.4, 3.5 参照） …
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50047
2/4
1
11
1.
..
. はじめに
はじめにはじめに
はじめに
本機能の対象機種、対応バージョンは以下の通りです。
表
表表
表 1
11
1.1
.1.1
.1 本機能
本機能本機能
本機能の
のの
の対象機種
対象機種対象機種
対象機種と
とと
と対応
対応対応
対応バージョン
バージョンバージョン
バージョン
項目名 対象 備考
対象機種名 YS24 デュアルステージマシンのみ
対応バージョン マウンター：V3.10STDR1.000 以降
2
22
2.
..
. 動作概要
動作概要動作概要
動作概要
本バージョンにて、ハードウェア特注の 「マトリックスプレート」 が使用できるよう機能追加しました。
マトリックスプレート (図 3.1) とは、プッシュアッププレート上にバックアップピン（専用）を配置できる
穴を用意することで、正確にバックアップピンの段取りが行える基板固定器具です。
図
図図
図 3.1
3.13.1
3.1
マトリックスプレート
マトリックスプレートマトリックスプレート
マトリックスプレート
マトリックスプレート
バックアップピン
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50047
3/4
本機能においては可動ステージ側の基板固定位置を、マトリックスピン穴を考慮した基板固定位置に
変更します。（図 3.2 参照）
図
図図
図 3.2
3.23.2
3.2
YS24
YS24YS24
YS24 イメージ
イメージイメージ
イメージ図
図図
図
ハード特注であるマトリックスプレートを使用する場合、以下の設定が必要になります。
3
33
3.
..
. 設定方法
設定方法設定方法
設定方法
[設定]–[マシン情報]–[工場設定]–[プッシュアッププレートタイプ] を 「平面プレート」⇒「マトリッ
クスプレート」に変更します。（図 3.3 参照）
図
図図
図 3.3
3.33.3
3.3
マシン
マシンマシン
マシン設定
設定設定
設定
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50047
4/4

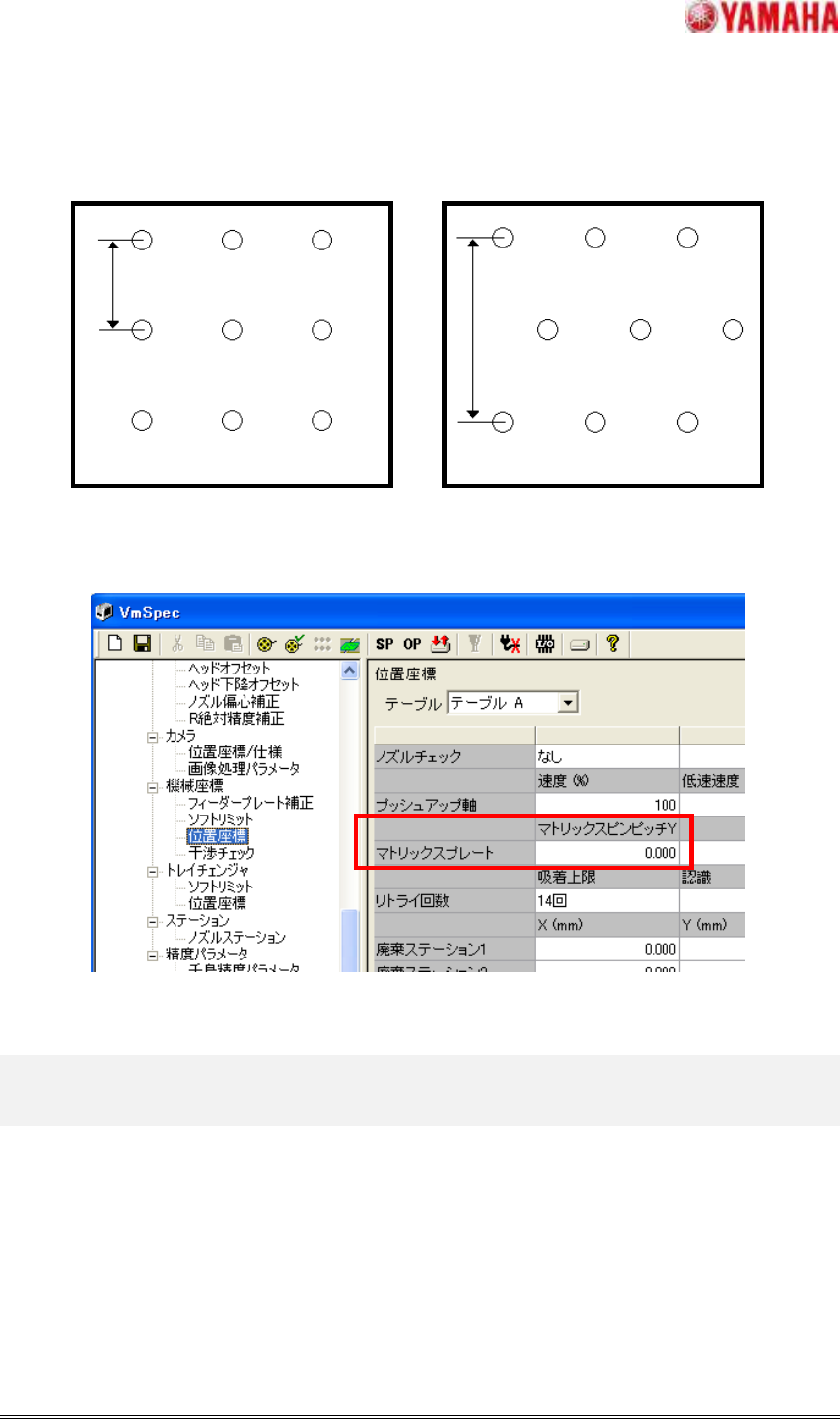

続いて、[設定]–[マシンデータ]–[機械座標]–[位置座標]–[マトリックスプレート]–[マトリックスピン
ピッチ Y] にマトリックスプレート穴の Y 方向ピッチを入力します。（図 3.4,3.5 参照）
図
図図
図 3.4
3.43.4
3.4
マトリックスプレートタイプ
マトリックスプレートタイプマトリックスプレートタイプ
マトリックスプレートタイプ
図
図図
図 3.5
3.53.5
3.5
マトリックスピンピッチ
マトリックスピンピッチマトリックスピンピッチ
マトリックスピンピッチ設定
設定設定
設定
4.
4.4.
4. 制限事項
制限事項制限事項
制限事項
・ハードウェア特注の 「マトリックスプレート」 をご購入頂いている場合のみ本機能が使用できます。
格子タイプ
千鳥タイプ
