5
Das System ist ausgestattet mit einer
Hochleistungs-Röntgenröhre und einem
von YXLON entwickelten Zeilendetektor.
CT Compact erzeugt starke Energie, um
Eisenkomponenten bis zu 65 mm und
Aluminiumteile bis zu 250 mm zu durch-
dringen. In nur 30 Sekunden können
Sie das 3D-Bild oder das geschichtete
3D-Modell analysieren.
Die mechanische Kapazität und Leistung
wird ergänzt durch zahlreiche, in jedes
CT Compact integrierte Softwarelösun-
Nutzen Sie ein Arbeitstier mit Extrakraft
Für welche Prüfteile und
Materialien ist das
CT Compact besonders
geeignet?
Schwere Metallgussteile
Aluminium- und
Stahl komponenten
Zylinderköpfe, Motorblöcke
und Getriebegehäuse
Dichte historische Kunst werke
und archäologische Objekte
Große geologische Proben
gen, die Prozesse beschleunigen. Auto-
matische Zentrumsbestimmung und
Strahlaufhärtungs korrekturen machen
zeitaufwändige manuelle Eingriffe
überflüssig. Mit dem CT Compact liefert
YXLON einen günstigen Einstieg in die
Vorteile der industriellen Computertomo-
grafie. Das System ist auf jahrelange
Höchstleistung ausgelegt. Vertrauen Sie
grundsoliden Hardware- und Software-
komponenten, die Ihnen zuver lässige
Produktionsüberwachung, Qualitätskont-
rolle und Prototypenbau ermöglichen.
1 Blick in die Kabine mit der
neuen YXLON Zeilendetektor
Technologie
1 2
3
2 Dimensionelles Messen am
Beispiel einer Turbinenschaufel
3 Volumen einer Turbinenschaufel
Maximieren Sie Ihre Betriebszeit
Was sind Ihre individuellen Servicewünsche? Abgestimmt
auf Ihre Anforderungen bieten wir Ihnen eine große Auswahl
an Service-Modulen und -Paketen.
Unser globales, qualifiziertes Serviceteam bietet unseren Kun-
den weltweit exzellenten Service mit höchstem Engagement.
Unsere acht globalen Servicezentren und die Fachkräfte unserer
50 Servicepartner stellen eine schnelle Reaktionszeit sicher,
wann immer und wo immer Sie Unterstützung brauchen.
Ihre Vorteile:
Hohe Systemverfügbarkeit
Minimale Betriebskosten
Sichere Prüfqualität
Garantierte Betriebssicherheit
Verlängerung der Systemlebensdauer
Wir haben unsere Organisation und sämtliche Serviceaktivitäten
synchronisiert, um Ihren Bedürfnissen zu entsprechen. Mit
unseren inno vativen und modularen Service lösungen generie-
ren Sie echten Mehrwert während des gesamten Lebenszyklus
Ihres Systems.
Wir unterstützen Sie dabei, Ihre CT-Prüfkosten auf ein Minimum
zu reduzieren. Gleichzeitig laufen Ihre Systeme sicher und Sie
erzielen optimale Prüfergebnisse.
YXLON Life Cycle Service
ServicePass – die wichtigsten Leistungen auf
Ihr System und Ihre Bedürfnisse zugeschnitten
SmartPass – wenn Sie schnellste Ersatzteilverfüg-
barkeit brauchen
LifeCyclePass – das All-Inclusive-Konzept für volle
Kostendeckung über die gesamte Systemlebenszeit
WarrantyPass – optimale Kostenkontrolle durch
ein- oder zweijährige Garantieverlängerung
SmartSpares – beste Kompatibilität und zusätzliche
Funktionalität mit original YXLON Ersatzteilen
SmartExchange – Direktaustausch von fehler-
haften oder verschlissenen Teilen zur Minimierung
der Stillstandzeiten
Upgrades – halten Sie Ihr System auf dem
aktuellen Stand der Technik und verlängern Sie
seine Lebensdauer
YXLON Academy – die professionellen Trainings
für Ihre Bediener, um Ihr System voll auszuschöpfen
7
Erfahren Sie alle Details
Technische Angaben YXLON CT Compact XL-Mag
Prüfmodus
Fächerstrahl-CT
Manipulation
3 Achsen
Röntgenkomponenten
Röntgenröhre
Y.TU450 - D11
Maximale Spannung
450 kV
Maximale Leistung
1)
0,7 kW / 1,5 kW
Brennfleck
1)
0,4 mm / 1,0 mm
Detektor
YXLON CTScan 3-0780
Aktive Länge
765mm (780mm)
Pixelabstand
254 µm
Temperaturstabilisierung
ja
1)
Wählbar durch Software. Kleinerer Brennpunkt bedeutet geringere Maximalleistung.
Prüfteil
Maximale Prüfteilgröße (Ø x H)
2)
660 mm x 820 mm
Drehteller Durchmesser
300 mm (600 mm optional)
Maximale Tischbelastung
50 kg
2)
Anpassung von größeren Teilen durch Scannen aus verschiedenen Winkeln.
Kabine
Abmessungen (B x H x T), ca.
2.460 mm x 2.770 mm x 1.860 mm
Gewicht, ca.
13.000 kg
CT-Parameter
Fokus-Detektor-Abstand (FDA)
3)
1.375 mm
Vergrößerung
3)
1,37 / 2,0 / 2,6
Voxel-Größe
4)
bis hinunter zu 70 µm
Maximaler Messkreis
Standard-Modus (Ø x H)
370 mm x 750 mm @ Mag 1.37
250 mm x 750 mm @ Mag 2.0
195 mm x 750 mm @ Mag 2.6
Erweiterter Modus (Ø x H)
5)
660 mm x 750 mm @ Mag 1.37
460 mm x 750 mm @ Mag 2.0
360 mm x 750 mm @ Mag 2.6
Min. Scan-Zeit
< 15 sek. pro Schicht
Min. Rekonstruktionszeit
< 15 sek. pro Schicht
(Rekonstruktion parallel mit dem
Scan der nächsten Schicht)
3)
Abweichungen innerhalb der bekannten Toleranzen möglich.
4)
Begrenzt durch Geometrie und Rekonstruktionsparameter ohne Unterabtastung.
5)
Unter Ausnutzung der horizontalen Messkreiserweiterung.
Die Angaben beziehen sich auf Standardsysteme und sind Zirkawerte. Details befinden sich in der technischen Beschreibung.
Andere Konfigurationen auf Anfrage.

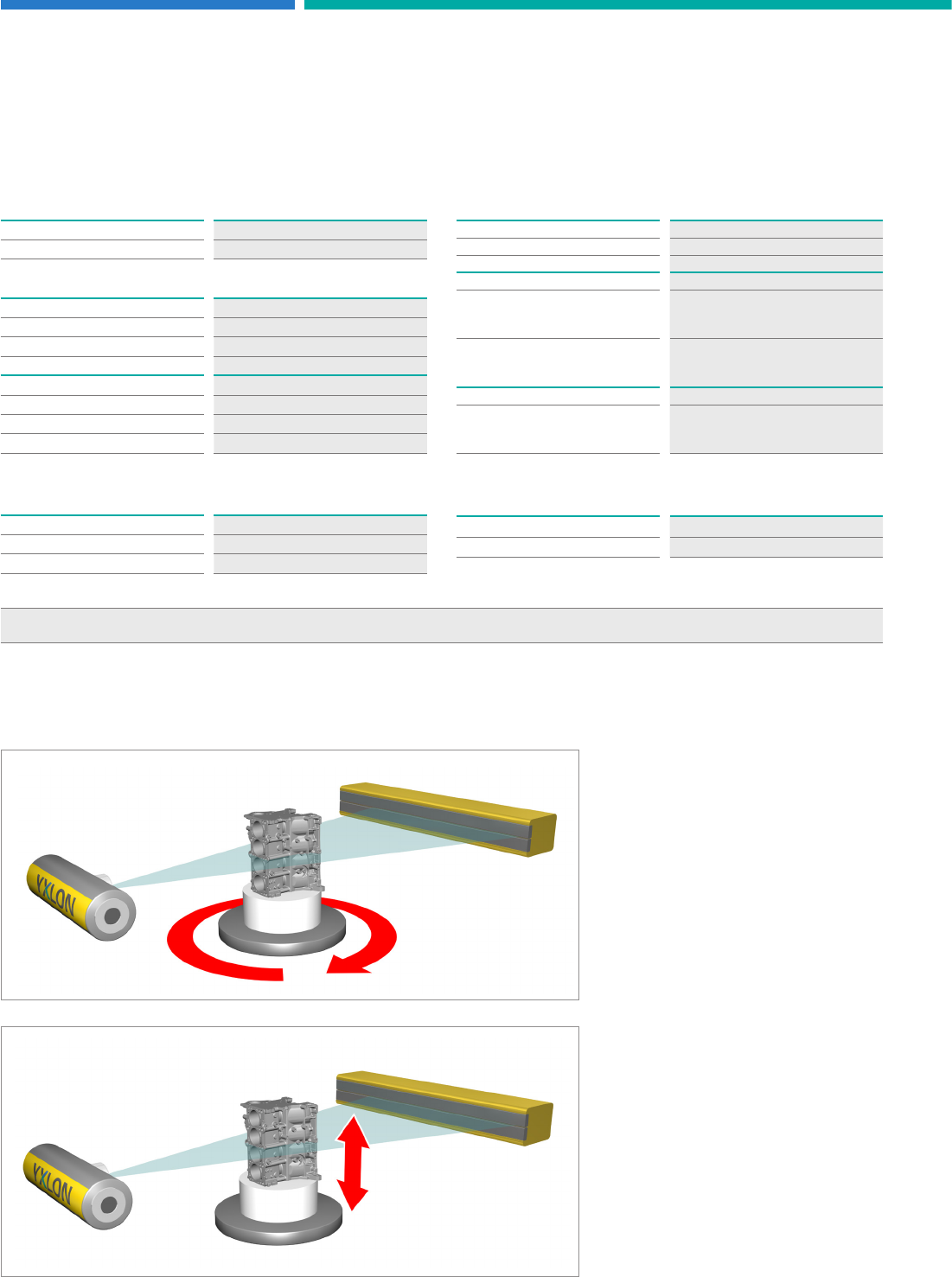

Fächerstrahl-CT-Verfahren: Auf die Rotation
des Prüfteils schließt sich eine Vertikalbe-
wegung an. Diese Abfolge wiederholt sich,
bis der Scan des gewünschten Bereichs
abgeschlossen ist.
