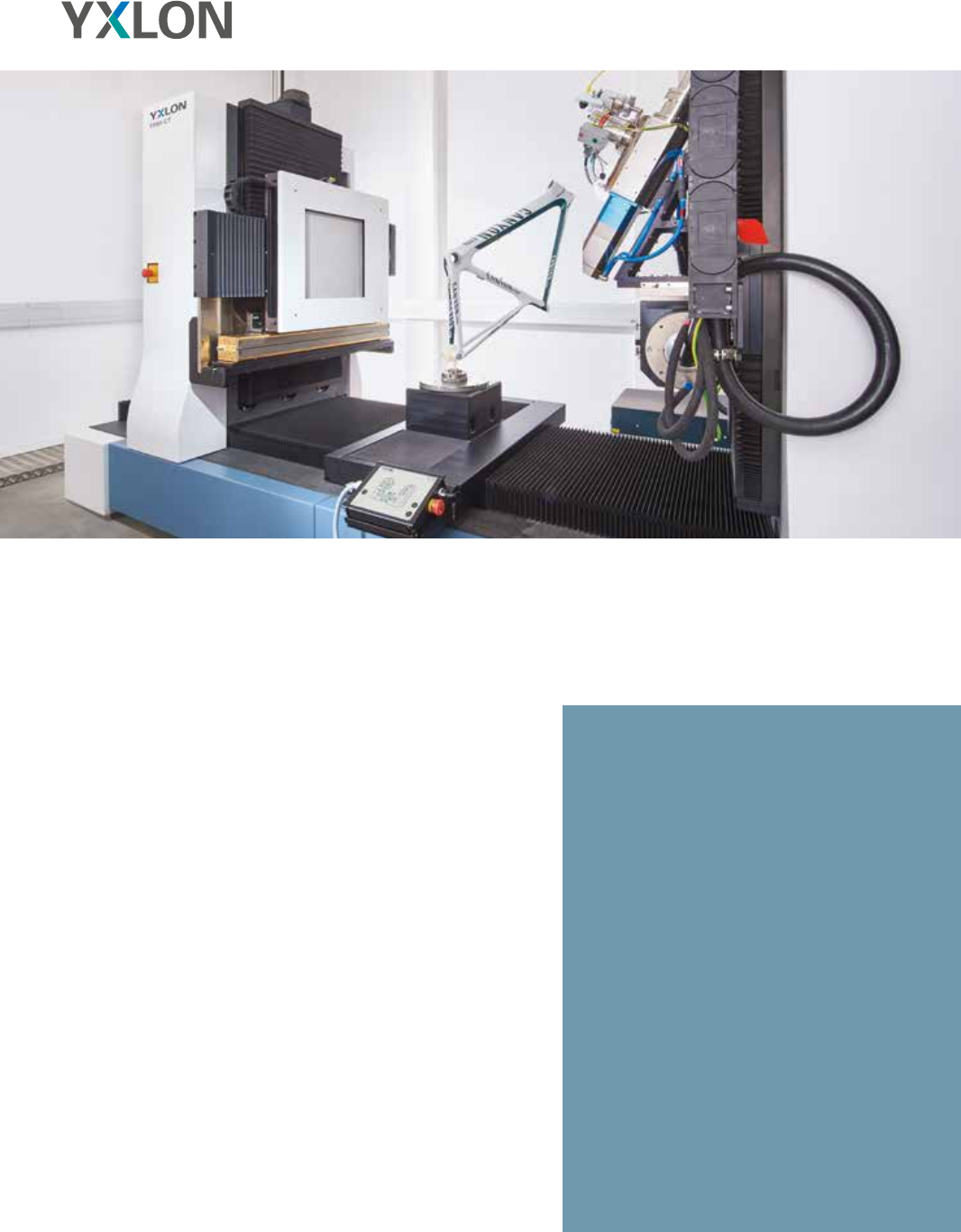

WELCHE OBJEKTE UND MATERIALIEN SIND
BESONDERS FÜR YXLON FF85 CT GEEIGNET?
- Bauteile aus Aluminium, Stahl und Superlegierungen
- Additive Fertigungsmuster
- Faserverstärkte Verbundwerkstoffe
- Kunststoff-Spritzgussteile
- Kunsthistorische und archäologische Objekte
- Geologische Proben
- Biologische Proben
- Mechatronische Baugruppen
Sie können ganz einfach die 2D hochdynamische Radio-
skopie (HDR) und 3D-CT-Untersuchungen in einer
Sequenz kombinieren und Ihre individuelle Bildkette
grafisch über Drag-and-Drop-Symbole erstellen.
Verwenden Sie Yxlons Helix-CT-Scans HeliExtend und
HeliExtend Dual für hohe Teile. Erstellen Sie ein akku-
rates Bild ohne die Notwendigkeit des Stitchens, und
reduzieren Sie Artefakte für ein präzises, brillantes Bild.
Sie können die Bandbreite der Prüfteile mit ScanExtend,
der Yxlon-Funktion für horizontale und/oder vertikale
Sichtfelderweiterung, zusätzlich vergrößern.
Die virtuelle Rotationsachse FlexCenter gibt Ihnen die
Freiheit, jeden interessierenden Bereich im Detail zu
untersuchen, ohne das Teil physisch neu positionieren zu
müssen. Sie müssen sich nicht einmal an irgendwelche
Techniken der Teilepositionierung halten, denn FlexCenter
erkennt Ihr Bauteil und definiert die Rotationsachse selbst.
Darüber hinaus können Sie Software-Tools zur Bildver-
besserung einsetzen:
ScatterFix: Die innovative, von Yxlon entwickelte Scatter-
Fix-Funktionalität reduziert störende Streustrahlung und
verbessert dadurch die Qualität der CT-Daten. Dieser
Effekt ist ein wesentlicher Vorteil, z.B. für eine optimierte
Oberflächenbestimmung bei der Prüfung von großen,
massiven und stark streuenden Bauteilen.
Beam Hardening Reduction (BHC) kann modellbasiert
für Objekte aus einem Material oder im Multi-Material-
Modus eingesetzt werden, wo Materialien wie Kohlen-
stoff, Wolfram, Aluminium und Stahl ausgewählt werden
können.
Metal Artifact Reduction (MAR) reduziert stark störende
metallinduzierte Artefakte in Multimaterialteilen.
Holen Sie das Beste aus
Ihren CT-Scans heraus
5

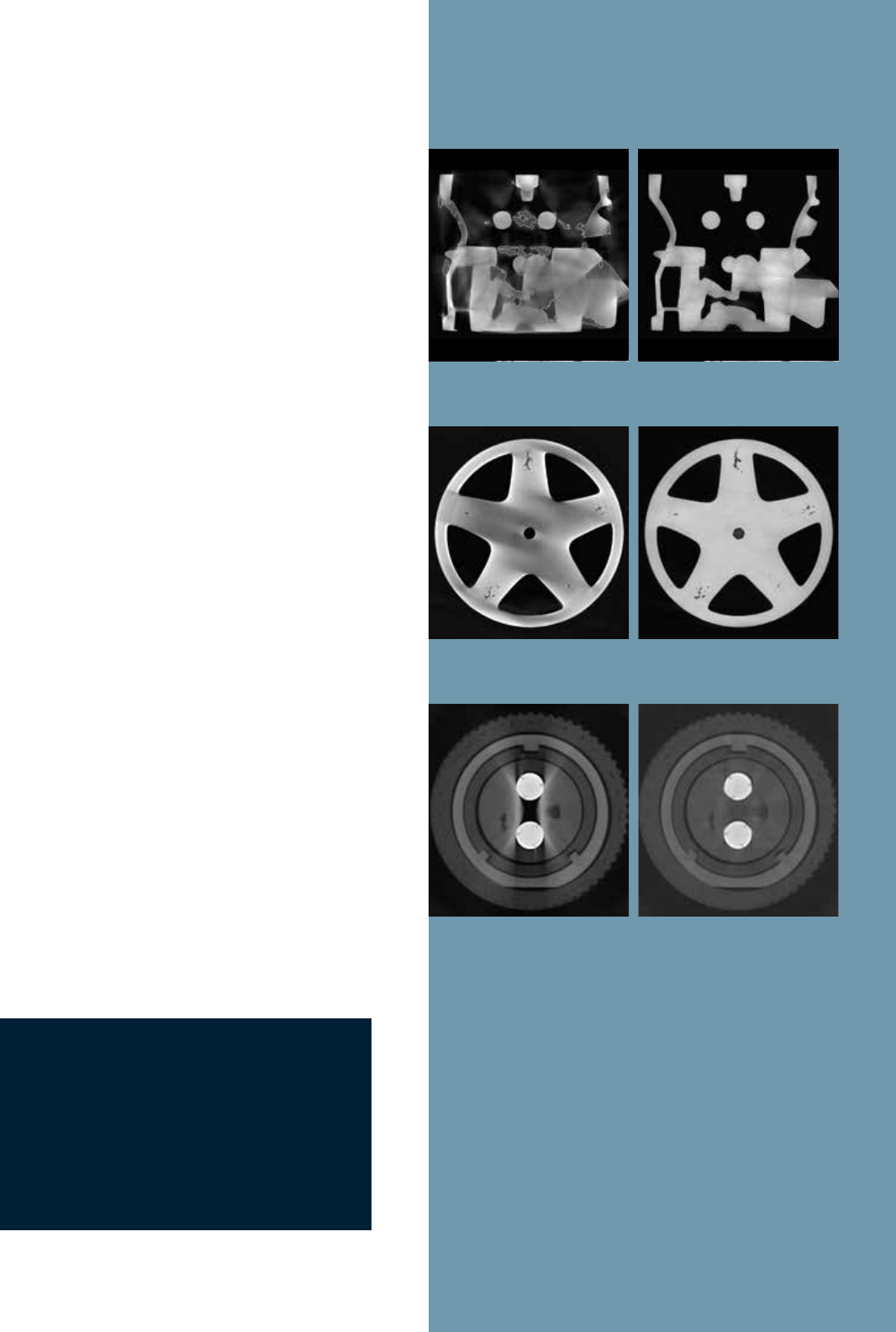

Ohne Scatterfix Mit Scatterfix
Ohne BHC Mit BHC
Ohne MAR Mit MAR
6
Um den Erfolg unserer Kunden zu unterstützen, haben wir
die Service-Engine 4.0 ins Leben gerufen, die erstklassige
technische Problemlösung mit hoher ökonomischer Effi-
zienz verbindet. Dieser Motor treibt unseren Service, un-
sere Prozesse und unsere Partner an, Fehler per Remote-
Zugang oder Vorort-Besuch schnell und zuverlässig zu
entdecken und zu beheben. Unsere Servicecenter und un-
sere weltweiten Partner stehen Ihnen zur Verfügung und
können über Telefon, E-Mail und unsere Website kontak-
tiert werden.
SIE PROFITIEREN VON
-
garantierter Betriebssicherheit
-
maximaler Systemverfügbarkeit
-
minimalen Reparaturzeiten
-
voller Kostenkontrolle über den gesamten Lebenszyklus
des Systems
-
erhöhter System-Lebensdauer
Der modulare Ansatz wie Upgrades für die Leistung und
spezielle Features gibt Ihnen die Möglichkeit, das System
zukünftigen Anforderungen anzupassen, seine Lebenszeit
zu verlängern und damit Ihre ursprüngliche Investition
abzusichern. Durch die Vernetzung sämtlicher Service-
Aktivitäten innerhalb der Organisation liefern wir Ihnen
schnellen Support, erkennen Ihren sofortigen Bedarf und
können Ihre zukünftigen Erfordernisse früh vorhersehen.
YXLON LIFECYCLE SERVICES
Academy – volle Performance vom ersten Tag
an durch maßgeschneiderte Schulungen
SmartExchange – direkter Austausch von
fehlerhaften oder verschlissenen Komponenten,
um ungeplante Ausfallzeiten zu minimieren
SpareParts – 100%-ige Kompatibilität und
Sicherheit durch Yxlon-qualifizierte Ersatzteile
WarrantyPass – vollständige Kostenkontrolle
durch individuelle Garantieverlängerungen
ServicePass – vorausschauende Wartung, die
auf Ihre Anforderungen zugeschnitten ist
SmartPass – maximale Systemverfügbarkeit für
Kunden mit ausgesprochen hohen Anforderungen
LifeCyclePass – All-Inclusive-Konzept für volle
Kostenkontrolle über den gesamten Produkt-
lebenszyklus
Support – komplett digitalisierter 1st-Line-Support
über das weltweite Expertennetzwerk per Remote
oder vor Ort
Upgrades – Leistungssteigerung und neue
Features für Ihre Yxlon-Systeme
YXLON Service-Engine 4.0
YXLON FF85 CT
Prüfmodi Kegelstrahl-, Helix- und Fächerstrahl-CT
Röntgenkomponenten
Röntgenröhre 1 Mikrofokusröhre 225 kV Mikrofokusröhre 300 kV Röntgenröhre 2 Minifokusröhre 450 kV Minifokusröhre 600 kV
Röhrentyp offen, einpolig, Mikrofokus Röhrentyp geschlossen, zweipolig, Metall-Keramik, Minifokus
Maximale Spannung 225 kV 300 kV Maximale Spannung 450 kV 600 kV
Maximale Leistung 320 W 350 W Brennflecke 0,4 mm / 1,0 mm 0,7 mm / 2,0 mm
Target-Typ Reflektionstarget Maximale Leistung 700 W / 1500 W
Detailerkennbarkeit
≥
4 μm
1)
Target-Typ Reflektionstarget
Detektoren
Detektor 1
Flachdetektor 4343HE Flachdetektor 4343N
Detektor 2
Zeilendetektor
CTScan 3-620
Zeilendetektor
CTScan 3-780
Scintillator Gadox Gadox, CsI Scintillator CdWO
4
Maximale Spannung 16.000 kV 450 kV Maximale Spannung 600 kV
Aktiver Bereich 427 mm x 427 mm 432 mm x 432 mm Aktiver Bereich 620 mm 780 mm
Pixel-Abstand 139 μm 150 μm Pixel-Abstand 254 μm
Pixel-Matrix 3.072 x 3.072 2.880 x 2.880 Pixel-Matrix 2.432 3.072
Maximale Bildfrequenz 25 fps (3x3 Binning) 60 fps (4x4 Binning) Maximale Bildfrequenz 100 fps
Dynamikumfang 16 bit 16 bit Dynamikumfang 16 bit
Die technischen Details
7
Manipulation / Prüfteil
Konfigurationen Mikrofokus – Flachdetektor Minifokus – Flachdetektor Minifokus – Zeilendetektor
Max. FDA (Fokus-Detektor-Abstand)
2)
2.000 mm oder auf Anfrage größer
Maximale Vergrößerung
2)
300 10
Maximale Prüfteilgröße (Ø x H)
2)
1.000 mm (Kollisionsschutz) x 2.000 mm oder auf Anfrage größer
Maximales Prüfteilgewicht 400 kg
Manipulator Abmessungen
2)
3.600 mm Länge x 1.450 mm Breite x 2.550 mm Höhe (oder mehr bei höheren Manipulatoren)
Manipulator Gewicht
2)
9.000 kg (oder mehr bei größeren Manipulatoren)
CT-Parameter
Kreisbahnscan-Trajektorien kontinuierliche Rotation „QuickScan” Start-Stop-Scan „QualityScan”
Helixscan-Trajektorien Standard Helix-CT „HeliExtend”, doppelte Helix-CT „HeliExtend Dual”
3)
Weitere Trajektorien Horizontale und / oder vertikale Erweiterung des Scanbereichs, virtuelle Rotationsachse „FlexCenter”
3)
Konfigurationen Mikrofokus – Flachdetektor Minifokus – Flachdetektor Minifokus – Zeilendetektor
4)
CT-Messbereich (Kreis, Ø x H)
5)
355 mm x 305 mm 365 mm x 325 mm 605 mm x 990 mm
2)
CT-Messkreiserweiterung
(vertikal & horizontal, Ø x H)
5)
680 mm x 1300 mm
2)
710 mm x 1.085 mm
2)
980 mm x 990 mm
2)
Strahlenschutzkabine
Maximal abgeschirmte Spannung 450 kV 600 kV
Kabinenabmessungen (L x B x H)
2), 5)
5.150 mm x 2.650 mm x 2.880 mm
Kabinengewicht
2), 5)
31,000 kg 52,000 kg
Größe Beladetür (B x H)
2), 5)
1.000 mm x 2.200 mm
Interner Kran Optional, maximale Beladung 250 kg
Bedienpult
Breite ~ 1,800 mm
Höhe ~ 700 mm – ~ 1,200 mm, motorisch
Tiefe ~ 800 mm
Gewicht ~ 175 kg
Monitor 2 x kapazitiver Touchscreen 1.920 x 1.080 pixel, 21",
sowie separate Rekonstruktions- und Auswertestation mit 30”-Monitor
1) Mit JIMA Prüfkörper für 2D bei kleinster Brennfleckgröße 2) Mittelwerte 3) Alle verfügbar im „QuickScan“- und „QualityScan“-Modus
4) Zeilendetektor CTScan 3-780 5) Höhere Werte bei größerem Manipulator
