JaNets 外部输出功能 使用说明书 1 概要 2-4 2-4 系统构成 2-4-1 对应机种 JaNets 外部 输出 功能所对应 的 机种如以 所示。 表 1-4-1 对应机种 项目 规格 支持机种 1 条生产线 最多可连接的机 器数 10 台 RS -1 RX -7 RX - 6(RX - 6B ※ 1)/RX - 6R KE - 3010A /302 0V A/3 020VR A KE - 3010/3 020V/30 20V…
JaNets 外部输出功能 使用说明书 1 概要
2-3
2-3
功能与追加选购项
JaNets 外部输出功能的不同功能所需要的机器及选购项(OP)如下所示。
机器侧的外部输出 OP 的安装程序有 3 种，安装任意一种。
表 1-3-1 各功能与选购项构成
功能名称
JaNets
机器
ISM
IFS-
NX
Line
Manager
外部输出
OP
外部输出 OP
条形码
读取器
GCI MEX
IFS-NX
OP
2D
等
OP1
*1
OP2
*2
OP3
*3
共通功能 ○
○
- - - - - - - - -
生产线构成信息输出功能 ○
○
- - - - - - - - -
机器监视功能 ○
○
- - - - - - - - -
机器动作通知功能 ○
○
○
- - - -
○
- - -
误安装防止功能 *4 ○
○
-
○
-
○
○
○
- - -
可追溯功能 *4 ○
○
- -
○
○
○
○
- - -
IFS-NX 协作功能 *5 ○
○
- - - - -
○
○
-
○
元件库存管
理功能
BOM 信息的输出 ○
○
- - - - - - - - -
对
ISM
更新余数，
以及自动出库
*6
○
○
- -
○
○
○
-
○
-
机器操作功能 ○
○
- - - - - - - - -
预兆管理功能 ○
○
- - - - - - - - -
*1 使外部输出功能＋机器动作通知功能置为 ON 的 OP 安装程序。
*2 使外部输出功能＋机器动作通知功能＋误安装防止功能置为 ON 的 OP 安装程序。
*3 使外部输出功能＋机器动作通知功能＋误安装防止功能＋可追溯功能置为 ON 的 OP 安装程序。
*4 外部输出功能的误安装防止功能和可追溯功能不能与 IFS-NX 的误安装防止功能、可追溯功能并
用。
*5 在 IFS-NX 协作功能，机器侧需要 IFS-NX 的选项安装向导。不需要 OP1、OP2、OP3。
*6 使用 ISM 时，可以对 ISM 实施余数更新以及自动出库。
* MEX 为 MounterExtension 安装程序。
2-3-1
向贴片机的安装
对于向贴片机的外部输出功能的安装步骤，请参考“8 章附录”的”8-2 向贴片机的安装步骤”。
JaNets 外部输出功能 使用说明书 1 概要
2-4
2-4
系统构成
2-4-1
对应机种
JaNets 外部输出功能所对应的机种如以所示。
表
1-4-1
对应机种
项目
规格
支持机种
1
条生产线
最多可连接的机器数
10 台
RS-1
RX-7
RX-6(RX-6B※1)/RX-6R
KE-3010A/3020VA/3020VRA
KE-3010/3020V/3020VR
KE-3020/3020R
KE-2070/2080/2080R
KE-2050R/2055R/2060R
KE-2050/2060
FX-3/FX-3R/FX-3RA
KD-2077
·机型可自由组合
*2
最多可制作的生产线数
15
条生产线
最多可连接的机器数 15 台
*1 将 RX-6B 作为 RX-6 使用
2-4-2 PC
规格
JaNets 依据动作 PC 的规格。
JaNets 外部输出功能 使用说明书 1 概要
2-5
2-5

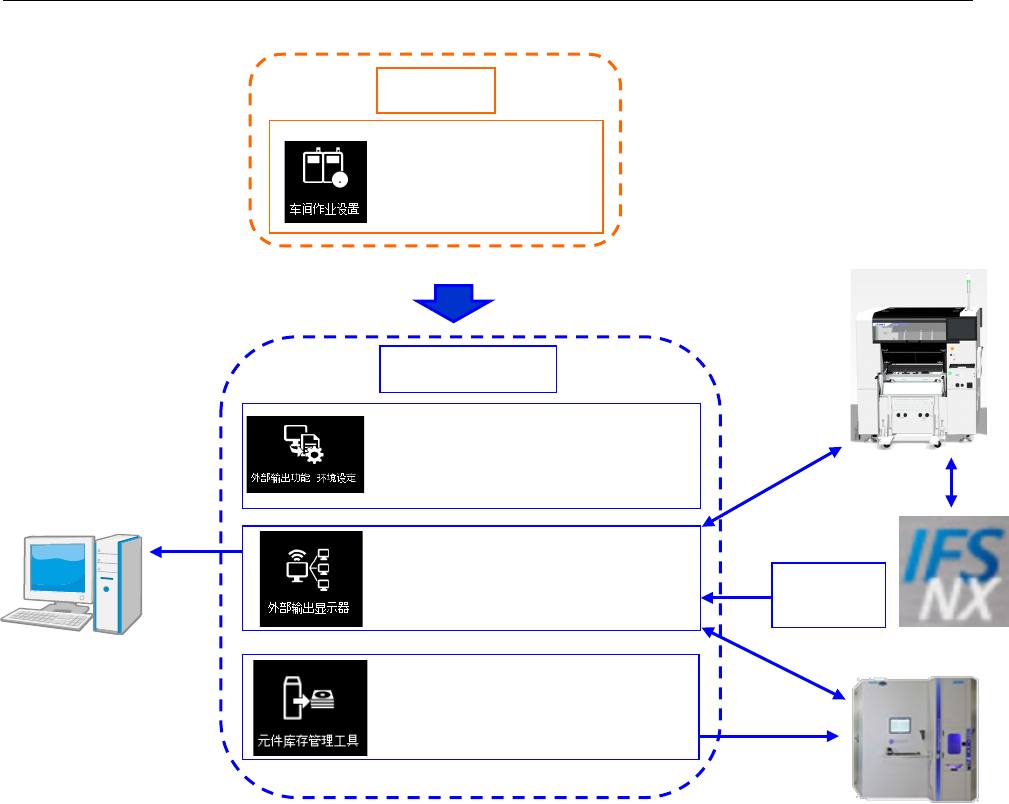

外部输出时的数据流程
使用 JaNets，向外部系统输出数据之前的流程如下所示。
*1 监视生产线，使用的是与程序下载器中设定的共通类型。
步骤 1: 在「车间作业设置」处，制作配置生产线的作业、生产线及机器。
选择监视生产线的设定，选择希望利用外部输出功能的生产线，执行监视生产线的登录。
步骤 2: 在「外部输出功能 环境设定」，进行通信设定，以及输出信息的设定。
步骤 3: 启动「外部输出显示器」，与外部系统/机器/存储/IFS-NX 进行通信。
共通功能
外部输出功能
: 与外部系统/机器/存储
/IFS-NX 的通信设定、输出信
息的设定
状态信息、
生产管理信息、
膜卷信息等
、
可追溯信息
输出元件信息
文件
更新库存信息/膜卷余数
元件卷轴的出库请求
输出各种信息
: 向存储器输出生产程序的元件
信息文件，设定自动出库
: 与各种机器的连接、显示器对
状态的监视。与外部系统的信
息输入输出
: 作业、生产线、机器
的构筑、监视生产线
的登录 *1
CAMX
Monitor
机器卷轴信息、
可追溯信息 等
