DIVISIO Depaneling Systems
DIVISIO_1000_301017_DS_CC_D
Optionen
_ Programmerstellung über ASYCAM CAD Import
_ Ionisierung
_ Staubabsaugung
_ Adaptertechnik:
+ Produkt-spezifi sche Adapter
+ Flexible Adaptertechnik
+ Adaptercodierung über Barcode
_ Z-Achse mit Servomotor
Beschreibung

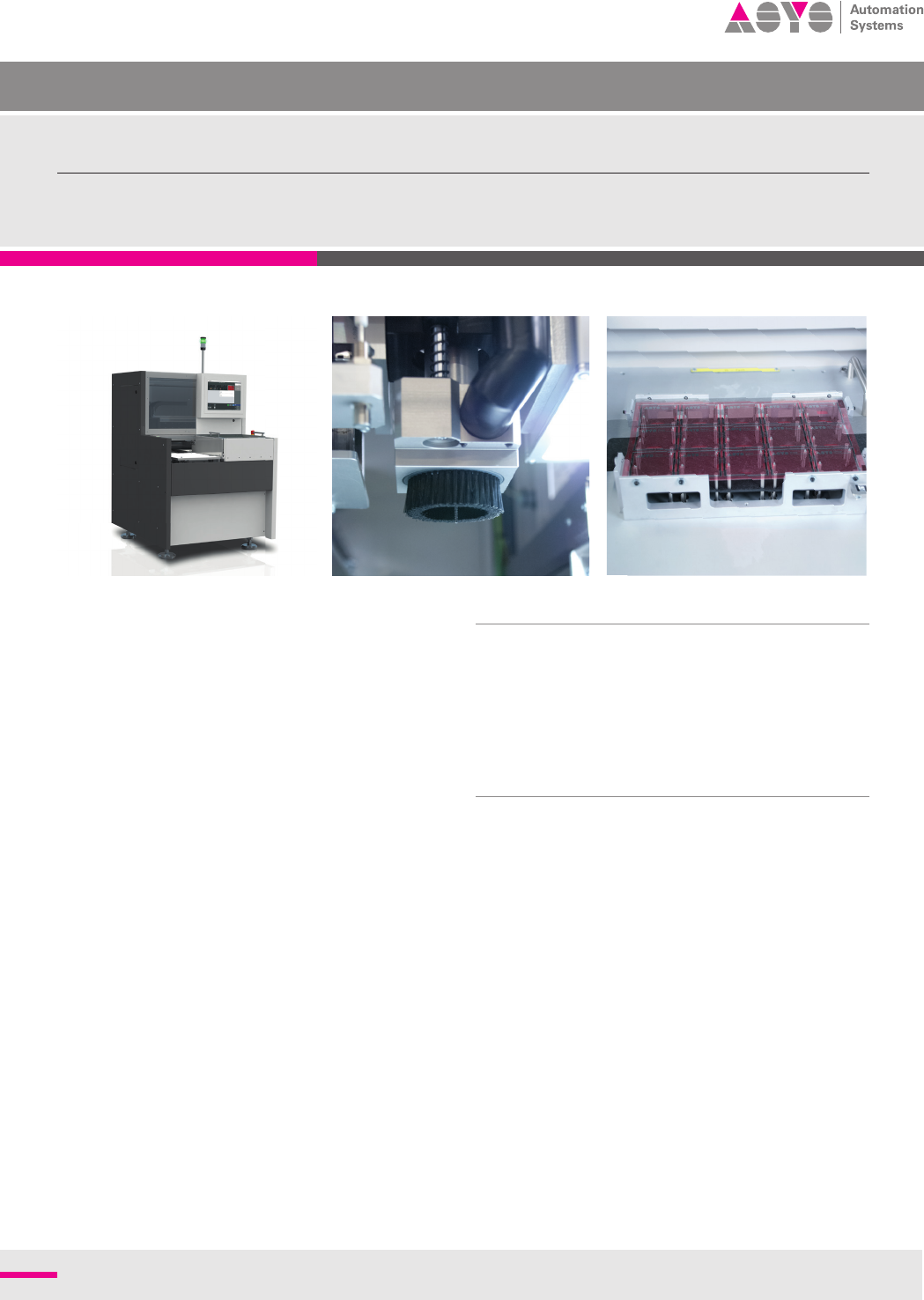

Die DIVISIO 1000 ist der ideale Einstieg in das stressarme,
automatische Trennen von Leiterplatten. Sie ist mit nur
1,2 m² Stellfl äche bei einem Bearbeitungsbereich von zwei mal
350 mm x 400 mm die kleinste Lösung zum Nutzentrennen
mittels Fräser.
Die Maschine ist die optimale Basis für den Prototypenbau,
Kleinserien-Fertigung und als Back-up für die Inline-Fertigung.
Die dynamische Fräsachse ist oberhalb der zwei Schubladen
Shuttle Systeme. Die X- und Y-Achse verfügt über Linearmotor-
technik. Die Z-Achse wird pneumatisch angetrieben.
Das besondere an diesem System ist das von Haus aus
integrierte Kamerasystem, welches für Fiducial Erkennung und
für eine bildgeführte Programmerstellung dient.
Eigenschaften
_ Kamerasystem:
+ Fiducial Erkennung
+ Programmerstellung über Teach Funktion (VTS)
+ Kamerakorrektur (VPC)
+ Lesen von DM Codes (max. 9x16mm)
_ X-und Y-Achse mit Linearmotorantrieb
_ Z-Achse pneumatisch angetrieben
_ Zwei unahängige Shuttle mit Produktträger
_ Manueller Werkzeugwechsel
_ Werkzeugmanagement:
+ Standzeitüberwachung
_ Automatischer Wartungsplan
DIVISIO 1000 Series
Halbautomatischer Nutzentrenner
DIVISIO 1000
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen
und Leistungsmerkmale, die im konkreten Anwendungsfall
nicht immer in dargestellter Form zutreffen bzw. die sich durch
Weiterentwicklung der Produkte ändern können. Verbindlich sind
lediglich die im Vertrag vereinbarten Leistungsbeschreibungen.
Printed in Germany
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
DIVISIO 1000
Fräsen
Maschinenkonguration
Transporthöhe
Bedienseite
850 mm ± 50 mm
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Max. Leiterplattengewicht (Nutzen)
Bauelementhöhe Spindelseite
Bauelementhöhe Adapterseite
50 bis 400 mm
50 bis 350 mm
0.5 bis 4.5 mm
4,5 kg
8 mm; partiell 18 mm (nach Absprache andere Höhe)
40 mm; partiell 70 mm (abhängig der Aufnahmestifte)
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Absicherung
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
400 V, 208 V 50 / 60 Hz, ± 10%
3L + N + PE
3 x C16 A ohne FI-Schutzschalter
3,3 kW
6 bar
120 Nl/min

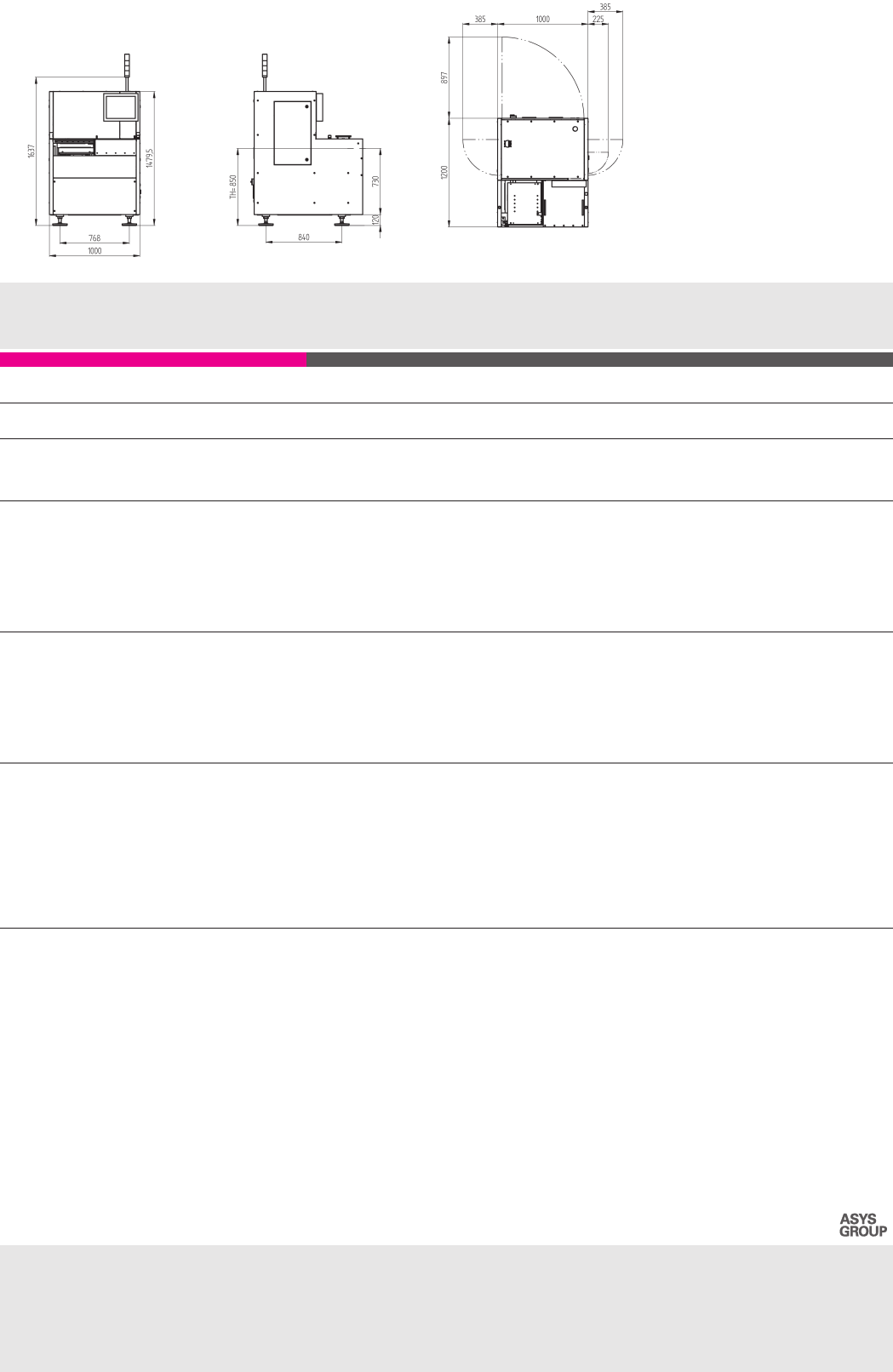

Maschinenbeschreibung
Länge x Breite x Höhe
Gewicht
Achsgeschwindigkeit max.
Achsbeschleunigung max.
Positioniergenauigkeit
Wiederholgenauigkeit
Trenn-Genauigkeit
Geräuschpegel
1000 x 1200 x 1480 mm
800 kg (bei Standard Austattung)
X,Y= 1000 mm/s, Z= pneumatisch
X,Y= 10 m/s², Z= pneumatisch
≤ ± 0,01 mm (bei 20°C ±1°C)
≤ ± 0,005 mm (bei 20°C ±1°C)
± 0,08 mm mit Vision System (bei 20°C ±1°C)
< 75 dB(A) (Abweichungen aufgrund LP-Materialzusammensetzung möglich)
