市场驱动的功能满足今日成长中的市场需要环球仪器的插件机组合，加上及其相应的全面技术，可以确保厂家能生产任何产品，不断扩展客户群基础，与及轻轻松松应对电子市场日新月异的变化。 •高密度专用2.5毫米 •可选内向或外向剪脚器 •内向V型槽剪脚器技术， 减少LED交结 •可交替的送料器实现不 停机换料 •补充元件时无需停止生产 •可选择手动电路板传送， 最大可处理800毫米x800 毫米的电路板 LED指示牌…

高适应度的性能

简化高混合生产环境的换线工序

多功能的机器设置

•可提供最多达220送料站位，确保在同一台设备配置多种产品物料

•手动线路板上载选项可提高产品转换效率

灵活的硬件及软件工具

•容易上料的分配头加快转换元件速度

•元件检测确认产品设置

任何生产环境均能发挥最高生产力

持续的高性能表现

•业内最高的实际速度

•世界级的可靠性(径向300ppm、轴向

200ppm、跳线75ppm)

•双步距送料器–输送尺寸大元件时也不会

减速

•可替换的送料器及元件不足警示实现不停机换料

•在任何位置均可接入卷盘或物料盒，确保批量生产的生产力

灵活应对任何应用

•可自动化非传统异型带状元件插件，包括LEDs、端子、连接器、

保险丝座及功率电阻

•能支持单跨距至四跨距元件(包括3.5毫米跨距)

•多种剪脚器设置适合标准及高密度应用

•能支持最高的径向元件(最高至27毫米)

•能支持最高的轴向元件预插高度(20毫米)

•360度插件，每间隔为1度

可应对整系列的插件应用

跳线插件机

轴向插件机

径向插件机

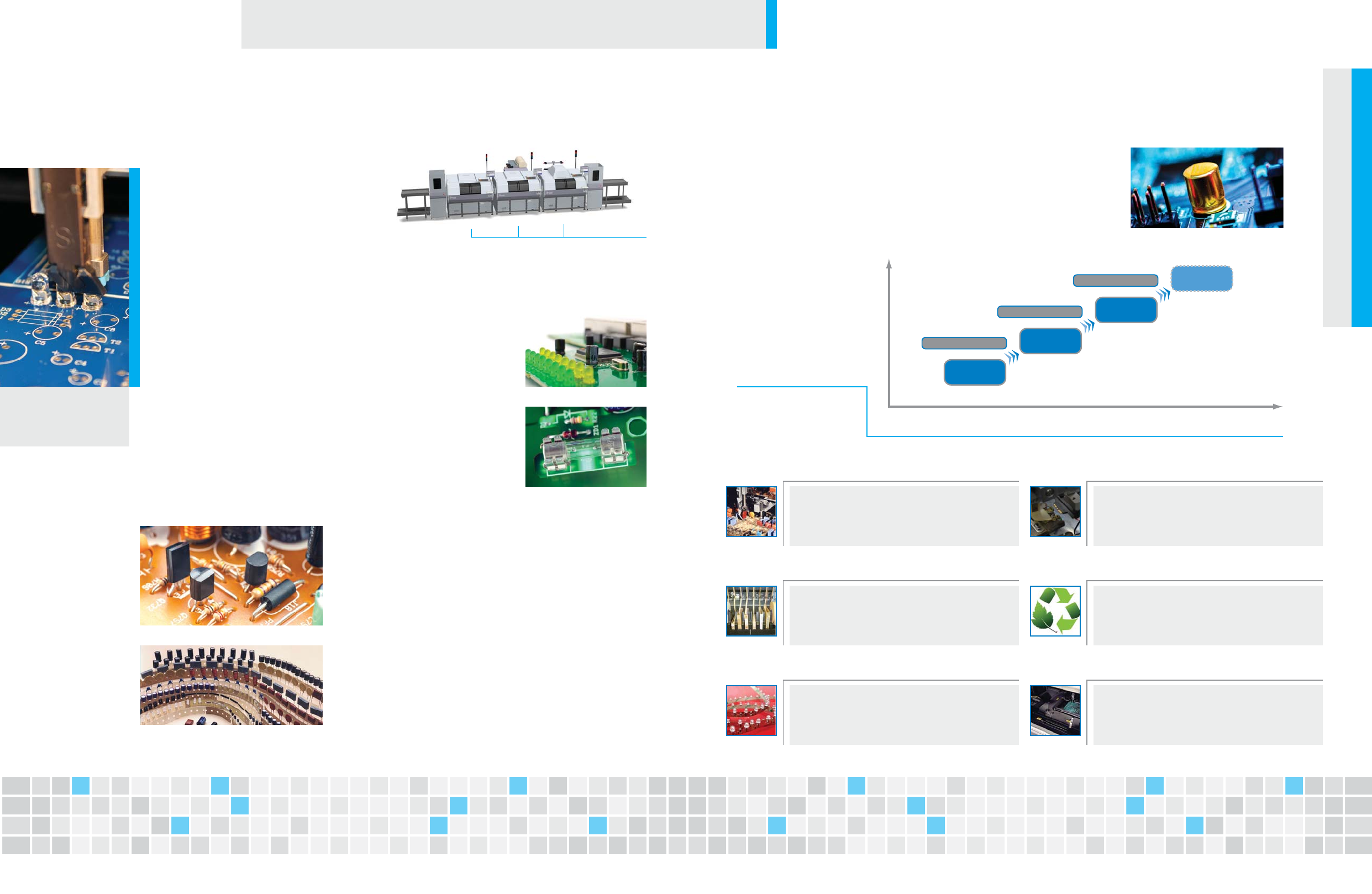

设备升级的优势

保障投资，提升产能

环球仪器的插件机平台设计理念，本着保障厂家竞争优势，以后只需升级设备的软件、硬件及基础

设备，就可将插件机的性能和可靠性进一步提升，所需的投资远远低于购买全新设备。

•Radial88HT插件机采用伺服马达驱动来提高

各运动轴的速度、精度和可靠性

•持续的高性能表现

•提高设备利用率，降低维护成本

伺服驱动

•元件检验器可在设备上检验待插元件的参数

和极性

•降低插入有缺陷、错序、参数或极性错误元件

的风险

元件检验器

•排序模组将元件从卷盘或物料盒送至设备

•配有最新的防阻塞、可交替送料器及双步距送

料器，加快速度和提高产能

元件送料器

•可在卷带上自动插入非传统的异型元件，包括

LEDs、端子、连接器、保险丝盒、电阻及孔眼

金属圈

•能提高产品质量及每平方米的产量，降低成本

异型元件装配功能

•Radial88HT插件机是目前最经济、最环保的

径向插件机，耗电及耗气量都是最低的

•较同类设备省电达67%

绿色设备

•电路板自动上载/下载，在大批量生产时，减少

对操作员的依赖

•电路板手动上载/下载，在高混合生产时，支持

特大板的传送

电路板传送选项

无缝升级至：

•最新的软件

•最新的硬件

•最新的生产功能

•最近的支援及保修期

性能

时间

具成本效益的升级工具包

环球仪器

Radial8XT

环球仪器

Radial88

环球仪器

Radial88HT

环球仪器

Radial未来版

最佳组合系列

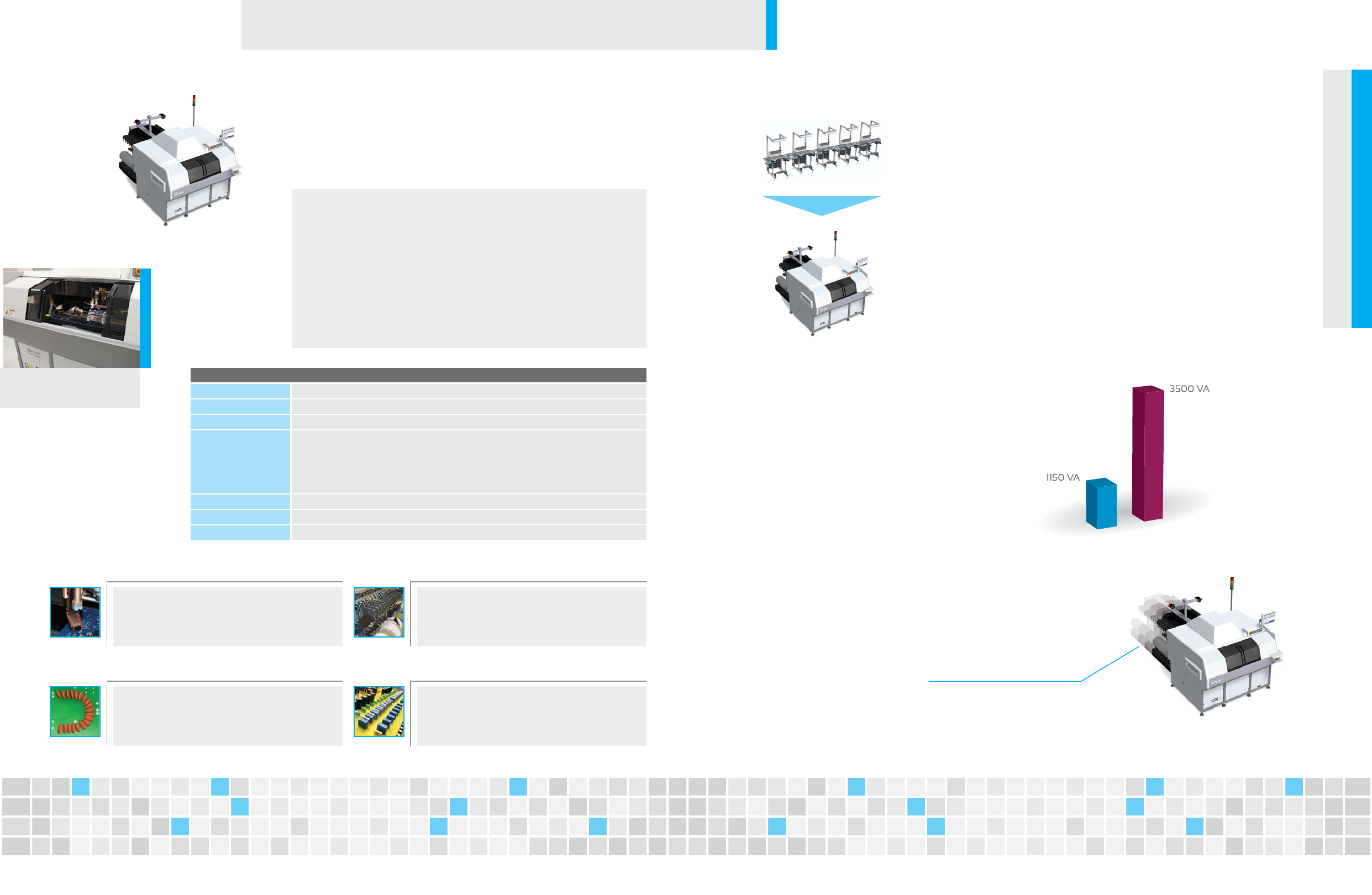

Radial88HT插件机

为高生产力设计的灵活径向元件排序模组/插件机

Radial88HT插件机将径向元件排序及插件设备的生产力引向全新的高度，能应对任何元件类型，

产量始终保持不变。

•业内最高的实际速度(每小时20,000元件)

•世界级的可靠性(300ppm)

•可选择手动或自动电路板上载/下载

•多种类型剪脚器供选择，可编程的高度避免损坏表面贴装元件

•可将排序模组由20个增至100个(平行式或垂直式结构)

•单、双、三及四跨距刀具

•支持整系列的插件跨距，由2.5毫米至10.0毫米，包含3.5毫米

•可处理范围最宽广的元件高度，最高达27毫米，不会减速

•插件前进行元件参数及极性检验

•直观式图形操作界面

•3.5毫米三跨距及四跨距刀具

•纸板感应器阻止缺陷元件

•精准的推动器在插件时引导元件

•不良元件链夹自动跳过

Radial88HT插件机新功能

•插件头可按间隔1度在0度至360度内插件

•由伺服马达驱动的插件头更精准和更快速

360度插件

•可根据生产厂房的规划，选择平行或垂直式

排序模组放置结构

•以20个送料站为一单元，可安装20至100个

插件送料站

排序模组配置选项

•单跨距:2.5毫米

•双跨距:2.5/5.0毫米

•三跨距:2.5/3.5/5.0,2.5/5.0/7.5,5.0/

7.5/10.0毫米

•四跨距:2.5/5.0/7.5/10.0毫米

径向插件头刀具选项

实际插件速度

电路板参数(长x宽)

排序模组

引脚跨距

插件不良率

电路板传送时间

电力要求

每小时20,000元件

自动:102x80毫米至483x406毫米/手动:51x51毫米至600x600毫米

可从20个增至100个，每一单元为20个(平行式或垂直式)

单跨距:2.5毫米

双跨距:2.5毫米/5.0毫米

三跨距:2.5毫米/3.5毫米/5.0毫米或2.5毫米/5.0毫米/7.5毫米或5.0毫米/7.5毫米/10.0毫米

四跨距:2.5毫米/5.0毫米/7.5毫米/10.0毫米

高度可编程调节的剪脚器和插件头

单/双跨距:300ppm或更低三/四跨距:400ppm或更低

自动:2秒/手动:0秒

单相AC180–246V、1150VA、47–63Hz，配备不间断供电

Radial88HT插件机技术参数

投资回报率最大化

使用率低也能展现高性价比

•就算在使用率低的生产环境下，也能在一年内实现投资回报

•每一台机器可以在每轮班次取代四名或以上操作人员，视乎所生产的产品而定

远胜人手操作

•产量明显大增

•插件前进行元件参数及极性检验，自动调节的剪脚器提升质量及产量

•新增产能可满足不断变更的产量要求

极高的投资回报

享受低购置及运作成本

经济实惠及环保

•较同类设备省电达67%

•实现真正的跳线零废料

最佳投资保障

•可采用具成本效益及渐进式工具包(含硬件及软件)将平台框架升级

•可增添/移除送料器来应付不断转变的生产要求

•模组化及快速更换的刀具

•配备不间断电源防止电源闪断和电压波动

可以每20个为一单元，增添或移除送料器来应付当前的生产要求

Radial88HT插件机:20至100

VCD88HT插件机:20至220

耗电量

环球仪器

其他厂家

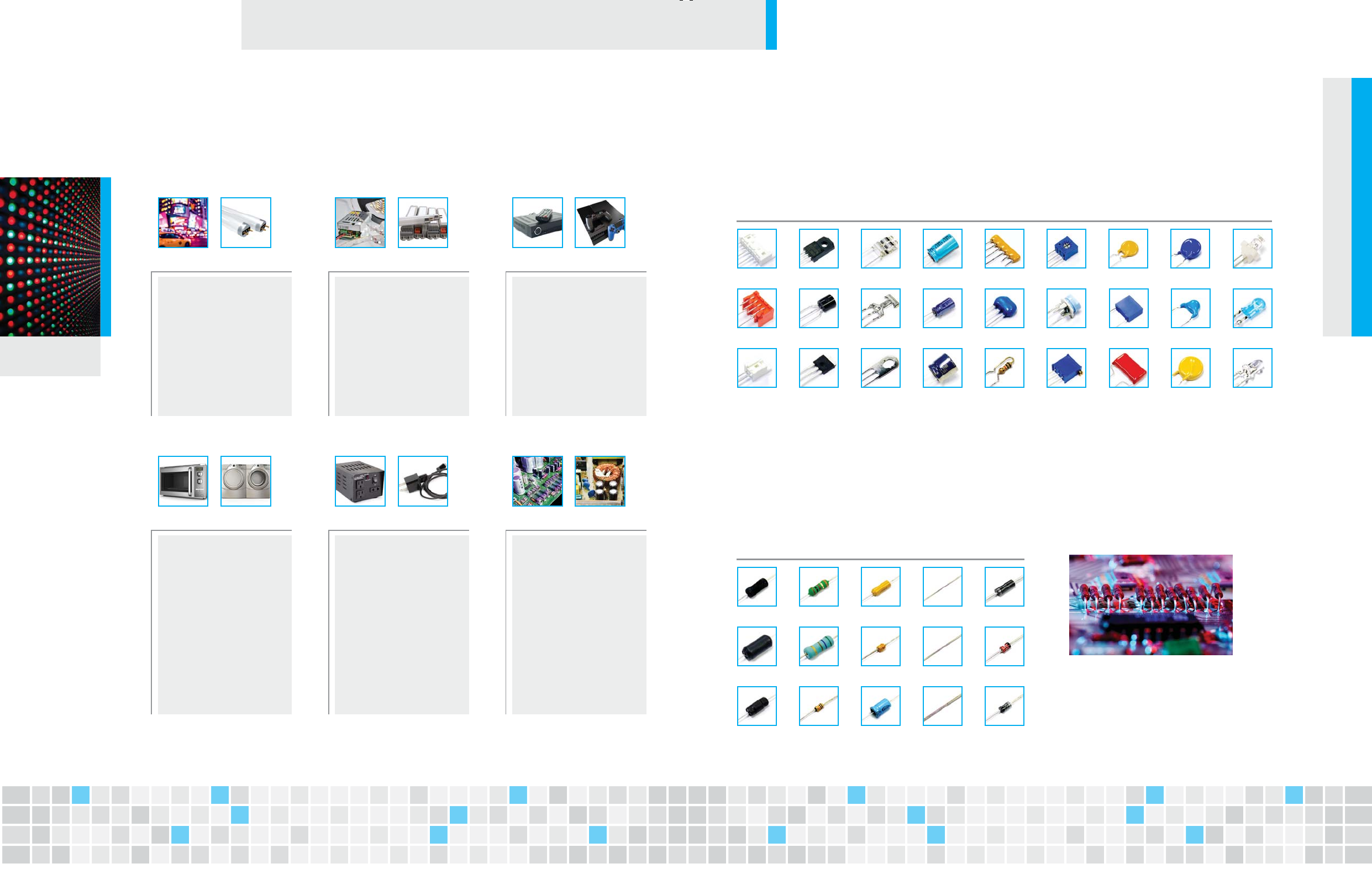

市场驱动的功能

满足今日成长中的市场需要

环球仪器的插件机组合，加上及其相应的全面技术，可以确保厂家能生产任何产品，不断扩展客户群基础，与及轻轻松松应对

电子市场日新月异的变化。

•高密度专用2.5毫米

•可选内向或外向剪脚器

•内向V型槽剪脚器技术，

减少LED交结

•可交替的送料器实现不

停机换料

•补充元件时无需停止生产

•可选择手动电路板传送，

最大可处理800毫米x800

毫米的电路板

LED指示牌/LED照明

•三/四/3.5毫米跨距

•可按元件高度调节的剪

脚器

•360度任意角度径向元

件插件

•可交替的送料器实现不

停机换料

•补充元件时无需停止生产

•可交替的元件插件位置，

提高密度

LED驱动器/荧光镇流器

•三/四/3.5毫米跨距

•可处理范围最宽广的元件，

最高达27毫米，不用减速

•高度可编程调节的剪脚器

和插件头

•360度任意角度径向元件

插件

•可交替的送料器实现不停

机换料

•可检验电容器极性来提高

良率

机顶盒/游戏机/电脑主板

•三及四跨距

•可处理范围最宽广的元件，

最高达27毫米，不会减速

•高度可编程调节的剪脚器

和插件头

•360度任意角度径向元件

插件

•可交替的送料器实现不停

机换料

•补充元件时无需停止生产

•可交替使用不同的插件方

向来提高密度

白色家电

•三及四跨距

•可处理范围最宽广的元件，

最高达27毫米，不会减速

•高度可编程调节的剪脚器

和插件头

•可交替的送料器实现不停

机换料

•补充元件时无需停止生产

•可交替的元件插件位置，

提高密度

•强力，大脚径轴向插件头

刀具

电源转换

•二/三/四跨距

•可处理范围最宽广的元件，

最高达27毫米，不会减速

•高度可编程调节的剪脚器

和插件头

•可增加排序模组数量(每20

个为一单元)

•可交替的送料器实现不停

机换料

•可交替的元件插件位置，

提高密度

•元件检验器提升良率

高混合的生产环境

全面的多功能性

可以应对整系列的轴向元件及跳线直径

厂家可以充满信心地签下全新的轴向元件插件项目，因为每个元件都会在插入

前先进行检验，确保元件参数及极性无误。

连接器晶体管Tabs/ClipsE-Caps电阻可调节电阻电容器压敏电阻/MOVsLEDs

可以应对整系列的径向元件

减少人工插件的需要，实现生产效率、产出及质量最大化。单、双、三及四跨距的不同配置，可以使你轻松应对任何新产品的生产需要，在补充元件时

无需停止生产。

变压器电阻电容器跳线二极管
