794-TC シリーズスクリューバルブ
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
カ ートリッジ ホ ル
ダーネジ
液剤カートリッジアッ
センブリー
液剤カートリッジアッセンブリーの洗浄
前述のパージ手順ではバルブを十分に洗浄できない場合、以下の手順に従っ
て、スクリューを含む液剤カートリッジアッセンブリーを分解して洗浄します。
液剤カートリッジアッセンブリー部品を分解して洗浄するには、以下の
手順に従います:
1. ノ ズ ル を 取 り 外 し ま す 。
2. カ ートリッジ ホルダー の ネジ を緩 めます。
3. 液剤カートリッジアッセンブリーを引き下ろして取り外します。
4. ルアーテーパーとルアーロック止めナットを取り外します。
5. スクリュ ー からキ ャップ ナットを 取 り 外 しま す。
注 記： スクリューからネジ襟を外さないこと
6. 液剤カートリッジからシールとスクリューを取り外します。
キャップ ナット
スクリュー
（ネジ襟を外さない）
シール グリスを塗る
ルアーロック止め
ナット
メ ン テ ナ ン ス（ 続 き ）
ルアーテーパー
ノズル
(通常)
部品を洗浄して再び組み立てるには、以下の手順に従います:
1. 適切な溶剤とブラシまたは超音波洗浄機を使用して、すべての部品を洗浄
します。
2. シールに摩耗や破損がないか点検し、必要に応じて交換します。
3. シールを液剤カートリッジに挿入します。
4. シールの上にグリスを塗ります。
5. シールを破損しないように注意しながら、スクリューを挿入します。
6. キャップ ナットを 再 び 取 り付 けます。
7. ルアーテーパーとルアーロック止めナットを液剤カートリッジに再び取り
付けます。
8. 液剤カートリッジアッセンブリーを再び取り付け、ホルダーのネジを手で
絞めます。
9. ノズルを再び 取り付けます。
794-TC シリーズスクリューバルブ
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パーツ番号
部品番号 説明
7363512 794‑TC バルブ、高流量 （ダブルピッチ）、ブラシモーター、0.10 mm (0.004 インチ) ギャッ
プ — 40 μm 未満の大粒子を含む液剤に推奨
7364566 794‑TC バルブ、高流量 （ダブルピッチ）、ブラシモーター、0.15 mm (0.006 インチ) ギャッ
プ — 40 μm 未満の大粒子を含む液剤に推奨
7364621 794‑TC バルブ、超高流量用（シングルピッチ） 、ブラシモーター、0.15 mm (0.006 インチ)
ギャップ ー 熱伝導材料（TIM）のより高い吐出量が必要な用途に推奨
熱伝導材料 (TIM)
ノードソン EFD シリコーンフリー合成熱伝導材料は、理想的なサーマルソリューションとして、ほとんどの工業用熱伝導材料
と比べて長期にわたり信頼性の高い熱伝導を可能にします。 詳細や無料サンプルのご請求については、www.nordsonefd.
com/JP_ThermalCompound をご覧ください。
アクセサリ
項目 部品番号 説明
7363518 794‑TC バルブ用ロボットマウントブラケット
7014840 シリンジアダプターに接続する 1/4 インチホース
794-TC シリーズスクリューバルブ
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

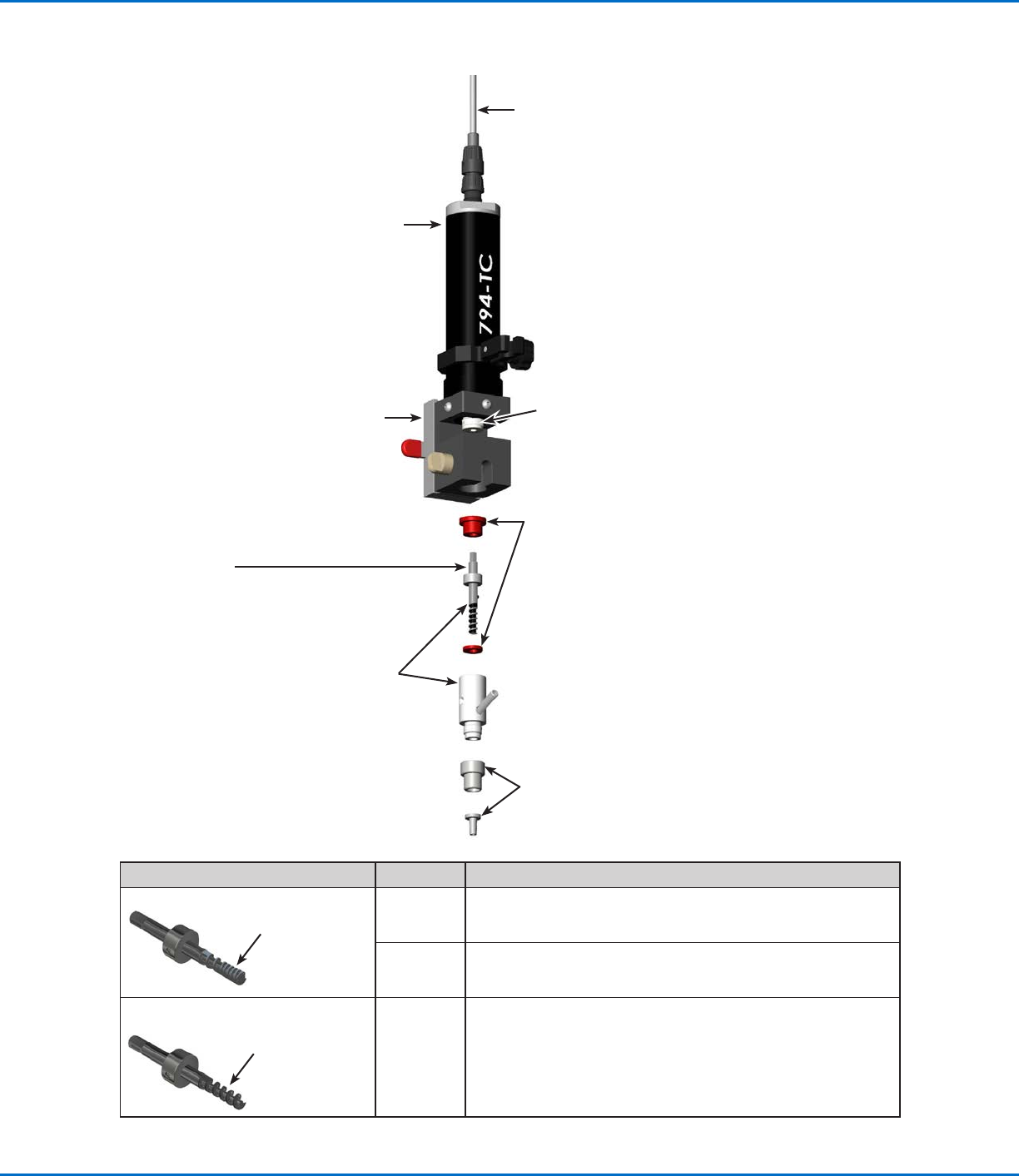

交換用部品
7363515
クイックリリース 式 マウ
ントブ ラ ケット
7021981
バルブケーブル
スクリュー
（ パー ツ番 号 は 下 の”スクリ
ュー”表を参照）
7363659
モーター / ハウジング
アッセンブリー
7363495
ベ ロ ― カップリング
液剤カートリッジアッセンブリー(スクリューおよ
びハウジングを含む)
7363498 0.10 mm (0.004 インチ) ギャップ
7364641 0.15 mm (0.006インチ) ギャップ
7364623 0.15 mm (0.006インチ) ギャップ、 UHF
7363509
ルアーロックノズルアダプター
7363513
スクリュー シ ール キット ( キャップ ナット、
シール、ゲル潤滑剤を含む)
スクリュー 部品番号 説明
ダブルピッチスク
リュースレッド
7363505 標準、高流量 （ダブルピッチ）、0.10 mm (0.004 インチ) ギャップ
7364527 標準、高流量 （ダブルピッチ）、0.15 mm (0.006 インチ) ギャップ
シングルピッチUH F（ウル
トラハイフロー）、ディープ
カットスクリュースレッド
7364622
標準、超高流量用（シングルピッチ）、0.15 mm (0.006 インチ) ギ
ャップ
ここには示されていません: 7363507、794‑TC保持ナット、DL
