三轴点胶机 DR-221.pdf
三轴点 胶机 DR -221 型号： DR-221 品牌： 一、 产品图
三轴点胶机 DR-221
型号：DR-221 品牌：

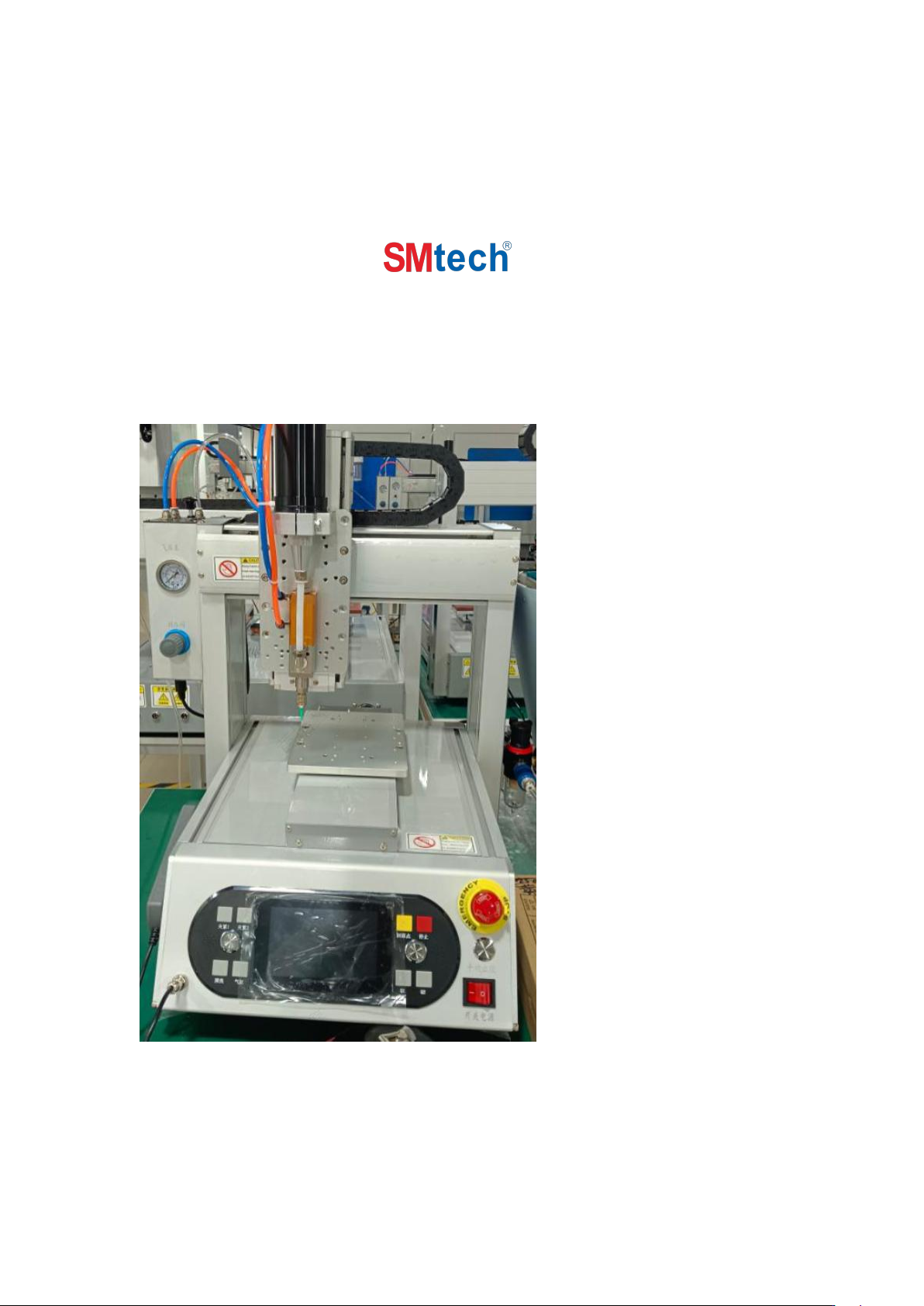

一、产品图
二、功能特点
1. 电机轴数：三轴（X Y Z）
2. IO 口数量：8 路通用 I/O 输出，8 路通用 I/O 输入
3. IO 输入类型：光耦隔离输入
4. 工作电压：24V DC
5. 工作温度：-10-60℃
6. 储存温度：-40℃-70℃
7. 工作湿度：40％-80%
配件名称
类型
数量
简介
手持编程器
必配
1
操作示教盒
控制器
必配
1
运动控制器
数据线
必配
1
连接线
三、技术参数
参数名称
数值表
参数名称
数值表
机器尺寸
长
510mm
宽
430mm
高
630mm
（以机型为准）
最大负载
X/Y/Z
（
5KG/5KG/3KG
）
有效行程
X200mm/Y200mm/Z100mm
控制系统
数轴控制系统
驱动方式
双轴精密步进驱动
加工文件容量
最多 200 个文件
动作速度
1-800mm/sec
文件储存空间
最多 200 个文件，单
文件最多 8000 个点
整机重量
70KG
支持文档
CAD,CoreIDRAW
动力源
步进电机
/
伺服电机（可选）
电源功率
100-200V AC
重复精度
0.01/0.05mm
