NPM 贴装头诊断 2.2 贴装头诊断 EJM1EC-MB-02D-01 Page 2-5 10 将诊断的吸嘴设置到吸嘴交换器中。 吸嘴交换器的挡板会打开。 不能拆卸吸嘴交换器。 11 确认提示信息后， 按动 + [ 执行 ] 。 治具的安装完成后， [ 计测开始 ] 就成为能选择的 状态。 12 按动 + [ 计测开始 ] 。 计测完成后， [ 计测结果 ] 和 [ 数据传送 ] 就成为 能选择的状态。 11 12
NPM
贴装头诊断
2.2 贴装头诊断
Page 2-4 EJM1EC-MB-02D-01

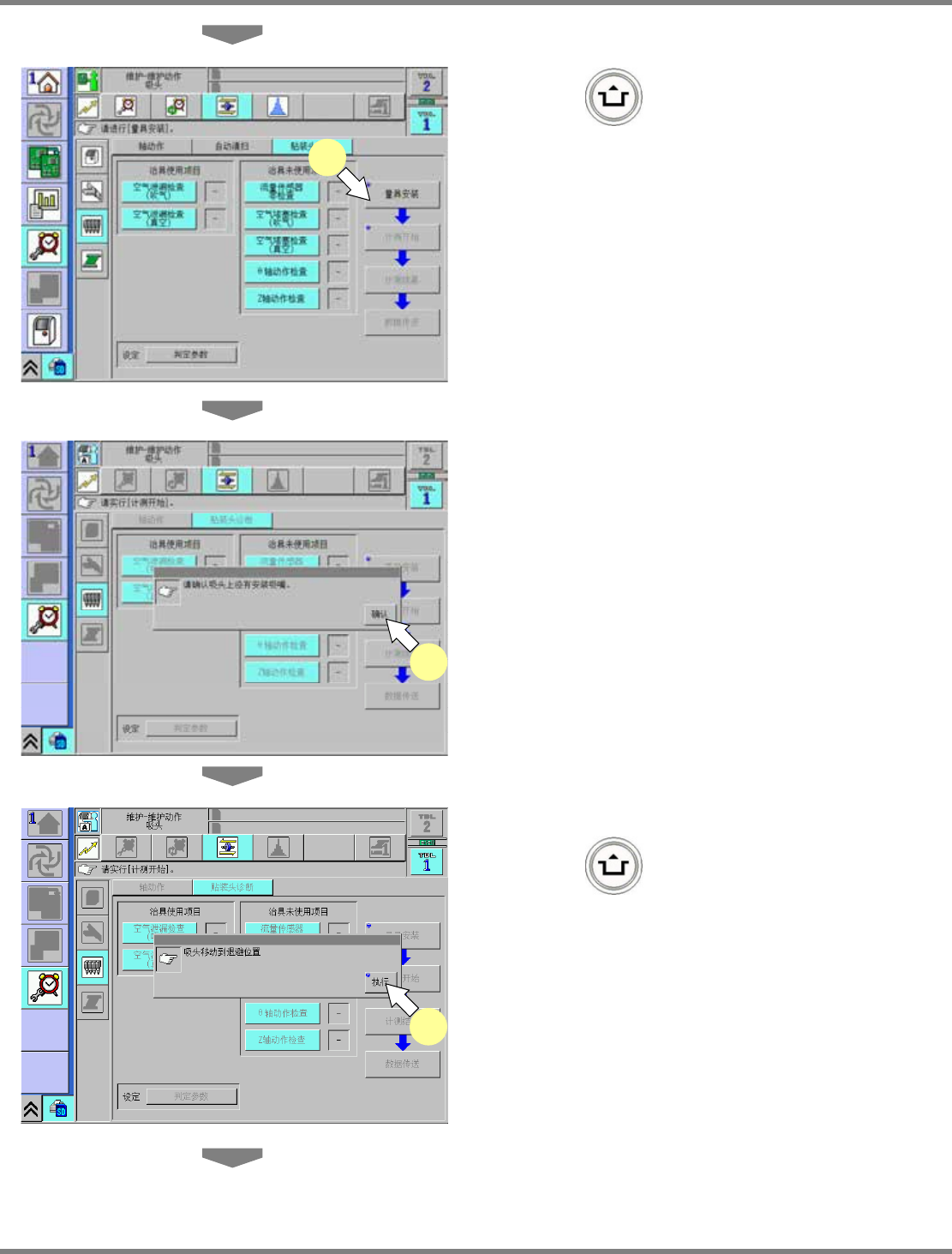

7
按动
+ [
量具安装
]
。
8
确认提示信息后，按动
[
确认
]
。
9
确认提示信息后，
按动
+ [
执行
]
。
贴装头移动到退避位置。
7
8
9
NPM
贴装头诊断
2.2 贴装头诊断
EJM1EC-MB-02D-01 Page 2-5
10
将诊断的吸嘴设置到吸嘴交换器中。
吸嘴交换器的挡板会打开。
不能拆卸吸嘴交换器。
11
确认提示信息后，
按动
+ [
执行
]
。
治具的安装完成后，
[
计测开始
]
就成为能选择的
状态。
12
按动
+ [
计测开始
]
。
计测完成后，
[
计测结果
]
和
[
数据传送
]
就成为
能选择的状态。
11
12
NPM
贴装头诊断
2.2 贴装头诊断
Page 2-6 EJM1EC-MB-02D-01
贴装头诊断 计测结果的确认
13
按动
[
计测结果
]
。
a.
贴装头诊断的计测结果
・
详细内容请从
LNB
确认。
14
按动按钮切换显示。
为
16
吸嘴贴装头时，按动
，即可从
No.9
切换到
16
。
为
12
吸嘴贴装头时，按动
，即可从
No.5
切换到
12
。
按动
，将显示剩余的计测结果。
15
按动
。
返回到之前的画面。
13
15
a
14 14
