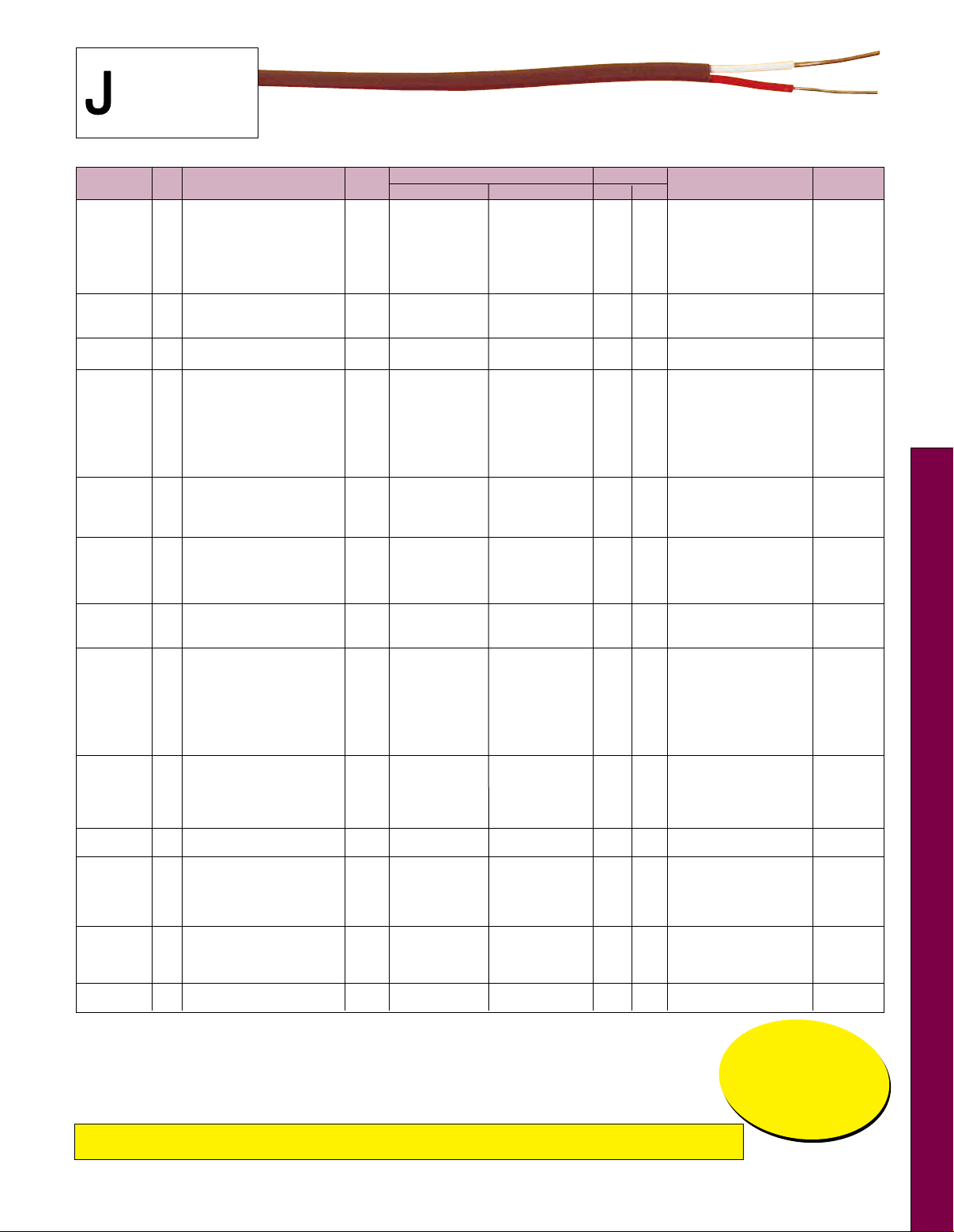

H-30 H 双重绝缘 铁康铜 双芯 ANSI J 型 ANSI 色标： 正极，白色；负极，红色；外部护套，棕色 OMEGA Engineering 不使用重复加工的（回收再利用的） P FA 或 PVC 生产热电偶线。 AWG 绝缘层 最高温度 标称 重量 † kg/300 m 绝缘层 线规 型号 线类型 导体 外部护套 °C °F 尺寸 mm (inch) (lb/1000') 14 XC-J-14 单股 590 1100…

100%1 / 1
H-30
H
双重绝缘
铁康铜
双芯
ANSI J型
ANSI色标：正极，白色；负极，红色；外部护套，棕色
OMEGA Engineering
不使用重复加工的（回收再利用的）
PFA
或
PVC
生产热电偶线。
AWG
绝缘层 最高温度
标称
重量
†
kg/300 m
绝缘层 线规 型号
线类型
导体 外部护套 °C °F
尺寸mm (inch)
(lb/1000')
14 XC-J-14 单股 590 1100 3.6 x 5.0 (0.140 x 0.200) 18 (38)
20 XC-J-20 单股 480 900 3.4 x 4.8 (0.135 x 0.190) 8 (16)
20 XT-J-20 单股 480 900 2.7 x 3.9 (0.105 x 0.155) 7 (15)
陶瓷* 20 XL-J-20 单股 Nextel陶瓷 Nextel陶瓷 480 900 2.4 x 3.4 (0.095 x 0.135) 7 (14)
24 XC-J-24 单股 370 700 2.9 x 4.4 (0.115 x 0.175) 6 (12)
24 XT-J-24 单股 370 700 2.2 x 3.4 (0.088 x 0.132) 5 (11)
24 XL-J-24 单股 370 700 2.0 x 3.0 (0.078 x 0.116) 5 (10)
14 XS-J-14 单股 590 1100 3.6 x 5.0 (0.140 x 0.200) 16 (35)
二氧化硅* 20 XS-J-20 单股 二氧化硅 二氧化硅 480 900 2.7 x 3.9 (0.105 x 0.155) 6 (12)
24 XS-J-24 单股 370 700 2.2 x 3.4 (0.088 x 0.132) 5 (10)
耐高温 20 HH-J-20 单股 耐高温 耐高温 480 900 1.5 x 2.7 (0.060 x 0.105) 4 (9)
玻璃** 24 HH-J-24 单股 玻璃 玻璃 370 700 1.1 x 2.2 (0.055 x 0.090) 3 (5)
14 GG-J-14 单股 玻璃纤维编织带 480 900 1.5 x 2.4 (0.060 x 0.095) 4 (9)
20 GG-J-20 单股 玻璃纤维编织带 480 900 1.5 x 2.5 (0.060 x 0.100) 4 (9)
20 GG-J-20S 7 x 28 玻璃纤维编织带 480 900 1.3 x 2.0 (0.050 x 0.080) 3 (5)
玻璃 24 GG-J-24 单股 玻璃纤维编织带 玻璃纤维编织带 370 700 1.3 x 2.2 (0.050 x 0.085) 3 (5)
24 GG-J-24S 7 x 32 玻璃纤维编织带 370 700 1.1 x 2.0 (0.045 x 0.075) 2 (4)
28 GG-J-28 单股 玻璃纤维卷 370 700 1.0 x 1.4 (0.040 x 0.055) 2 (3)
30 GG-J-30 单股 玻璃纤维卷 320 600 0.9 x 1.3 (0.037 x 0.050) 2 (3)
36 GG-J-36 单股 玻璃纤维卷 320 600 0.8 x 1.1 (0.033 x 0.045) 1 (2)
玻璃纤维 20 GG-J-20-SB 单股 482 900 2.3 x 3.0 (0.090 x 0.120) 6 (14)
与不锈钢 20S GG-J-20S-SB 7 x 28 玻璃 内层玻璃纤维， 482 900 2.3 x 3.2 (0.090 x 0.127) 7 (15)
外层 24 GG-J-24-SB 单股 外层不锈钢编织带 482 900 2.2 x 3.0 (0.085 x 0.117) 5 (11)
编织 24S GG-J-24S-SB 7 x 32 482 900 2.0 x 2.8 (0.080 x 0.110) 5 (11)
Kapton 20 KK-J-20 单股 260 500 1.5 x 2.5 (0.060 x 0.100) 5 (11)
熔凝 20S KK-J-20S 7 x 28 熔融 熔融 260 500 1.5 x 2.7 (0.060 x 0.105) 5 (11)
聚酰亚 24 KK-J-24 单股 聚酰亚 聚酰亚 260 500 1.3 x 1.9 (0.050 x 0.075) 3 (6)
胺胶带 24S KK-J-24S 7 x 32 胺胶带 胺胶带 260 500 1.3 x 2.2 (0.050 x 0.085) 3 (6)
30 KK-J-30 单股 260 500 1.0 x 1.4 (0.040 x 0.055) 3 (5)
PFA和 30 TG-J-30 单股 260 500 0.9 x 1.2 (0.034 x 0.047) 1 (2)
玻璃 36 TG-J-36 单股 PFA 玻璃纤维编织带 260 500 0.7 x 1.0 (0.028 x 0.038) 1 (2)
40 TG-J-40 单股 260 500 0.7 x 0.9 (0.026 x 0.035) 1 (2)
20 TT-J-20 单股 260 500 1.7 x 3.0 (0.068 x 0.116) 5 (11)
20 TT-J-20S 7 x 28 260 500 1.9 x 3.2 (0.073 x 0.126) 5 (11)
氟塑料 22 TT-J-22S 7 x 30 260 500 1.7 x 3.4 (0.065 x 0.133) 4 (9)
46特氟龙 24 TT-J-24 单股 PFA PFA 260 500 1.4 x 2.4 (0.056 x 0.093) 3 (6)
（耐 24 TT-J-24S 7 x 32 260 500 1.6 x 2.6 (0.063 x 0.102) 3 (6)
高温）
30 TT-J-30
单股 260 500 0.6 x 1.0 (0.024 x 0.040) 1 (2)
36 TT-J-36
单股 260 500 0.5 x 0.8 (0.019 x 0.030) 1 (2)
40 TT-J-40
单股 260 500 0.4 x 0.7 (0.017 x 0.026) 1 (2)
带绞合 20 TT-J-20-TWSH 单股 260 500 3.7 (0.15) 9 (20)
和屏蔽 20S TT-J-20S-TWSH 7 x 28 PFA PFA聚合物 260 500 3.8 (0.15) 9 (20)
导体的 24 TT-J-24-TWSH 单股 聚合物 和屏蔽层 260 500 2.7 (0.11) 4 (9)
特氟龙 24S TT-J-24S-TWSH 7 x 32 260 500 2.9 (0.12) 4 (9)
聚合物
氟塑料 20 FF-J-20 单股 200 392 1.7 x 3.0 (0.068 x 0.116) 5 (11)
46 FEP 24 FF-J-24 单股
FEP FEP
200 392 1.7 x 3.0 (0.056 x 0.092) 3 (5)
带绞合 20 FF-J-20-TWSH 单股 200 392 3.7 (0.15) 9 (20)
和屏蔽 20S FF-J-20S-TWSH 7 x 28 FEP FEP聚合物 200 392 3.8 (0.15) 9 (20)
导体的 24 FF-J-24-TWSH 单股 聚合物 和屏蔽层 200 392 2.7 (0.11) 4 (9)
FEP 24S FF-J-24S-TWSH 7 x 32 200 392 2.9 (0.12) 4 (9)
聚合物
TFE胶带 20 TFE-J-20 单股 260 500 1.5 x 2.5 (0.060 x 0.100) 5 (11)
聚合物 20S TFE-J-20S 7 x 28 TFE Tape 熔融TFE 260 500 1.5 x 2.7 (0.060 x 0.105) 5 (11)
24 TFE-J-24 单股 聚合物 胶带聚合物 260 500 1.3 x 1.9 (0.050 x 0.075) 3 (6)
24S TFE-J-24S 7 x 32 260 500 1.3 x 2.2 (0.050 x 0.085) 3 (6)
聚乙烯 24 PR-J-24 单股
聚乙烯
（护套剥离绳）*** 105 221 1.3 x 2.2 (0.050 x 0.085) 3 (5)
24 PP-J-24S 7 x 32 聚乙烯 105 221 2.0 x 3.4 (0.082 x 0.134) 3 (5)
*
护套和导体上带有分度号彩色线。
**HH
热电偶测温线的正极导线上带有分度号条纹，负极导线为红色，外部护套
带有分度号条纹。
***
两股绝缘导线结合在一起，但没有外覆护套。
†
绕线轴和电线的重量舍入到下一个最高重量（不包括包装材料）。
††
外部护套透明。
†††
如欲订购特别限制误差热电偶测温线，请将
“-SLE”
添加到型号中的线轴长度前。
订购示例：
GG-J-24-SLE-1000
，
1000
'
(300 m)E
型双重绝缘特别限制误差热电偶测温线。
注：公布的价格基于产品样册印刷时的市场价；由于存在镍附加费、铬与贵金属市场波动，
产品价格可能发生变动。
现在，您可以为您的
绝缘热电偶测温线增加
不锈钢、
Inconel
®
或镀锡铜外部编织层！
