熔断测试仪（普通版）DC32V200A技术规格书.pdf - 第4页

深圳市拓邦特机电有限公司 www.topoint.cn 专注于电子制造业的MRO服务商 4 三．产品功 能 1、 熔断时间测 试， 模式显示为 “1熔断” ， ---精确毫秒计 时， 熔断后自动进入继 续施压 （0~9.9分钟 可设置） 。 2、耐久 性测试（ 也称老化试 验），模式 显示为“0耐久 ”，---可设 置0~999个周 期，通电 时间可设1分钟 ~99 小时，断电 时间可设1 分钟~99小时 。 3、 递增 电流测试， 模…

100%1 / 10
深圳市拓邦特机电有限公司
www.topoint.cn
专注于电子制造业的MRO服务商
3

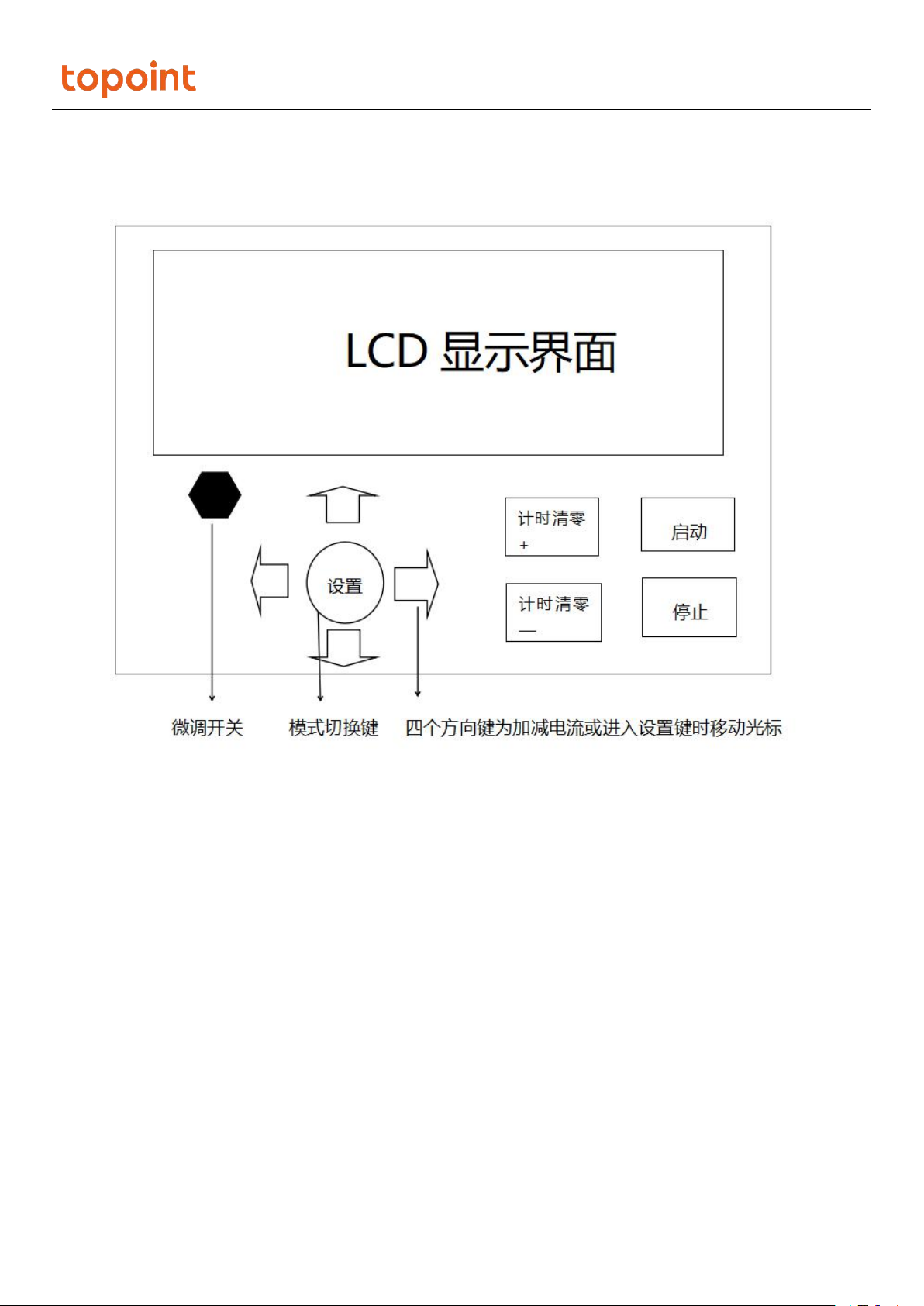

二．界面介绍
1、显示界面：大屏幕6寸液晶屏LCD。
2、设置控制板：薄膜开关----简洁美观，完成所有的
操作和设置。
3、电流调节：数字调节配合微调精密电位器。
4、熔断时间记录表：在熔断测试模式下，每次的熔
断计时时间，自动记录到表中，方便统计，能保留前
25个产品的测试数据。
深圳市拓邦特机电有限公司
www.topoint.cn
专注于电子制造业的MRO服务商
4
三．产品功能
1、熔断时间测试，模式显示为“1熔断”，---精确毫秒计时，熔断后自动进入继续施压（0~9.9分钟可设置）。
2、耐久性测试（也称老化试验），模式显示为“0耐久”，---可设置0~999个周期，通电时间可设1分钟~99
小时，断电时间可设1分钟~99小时。

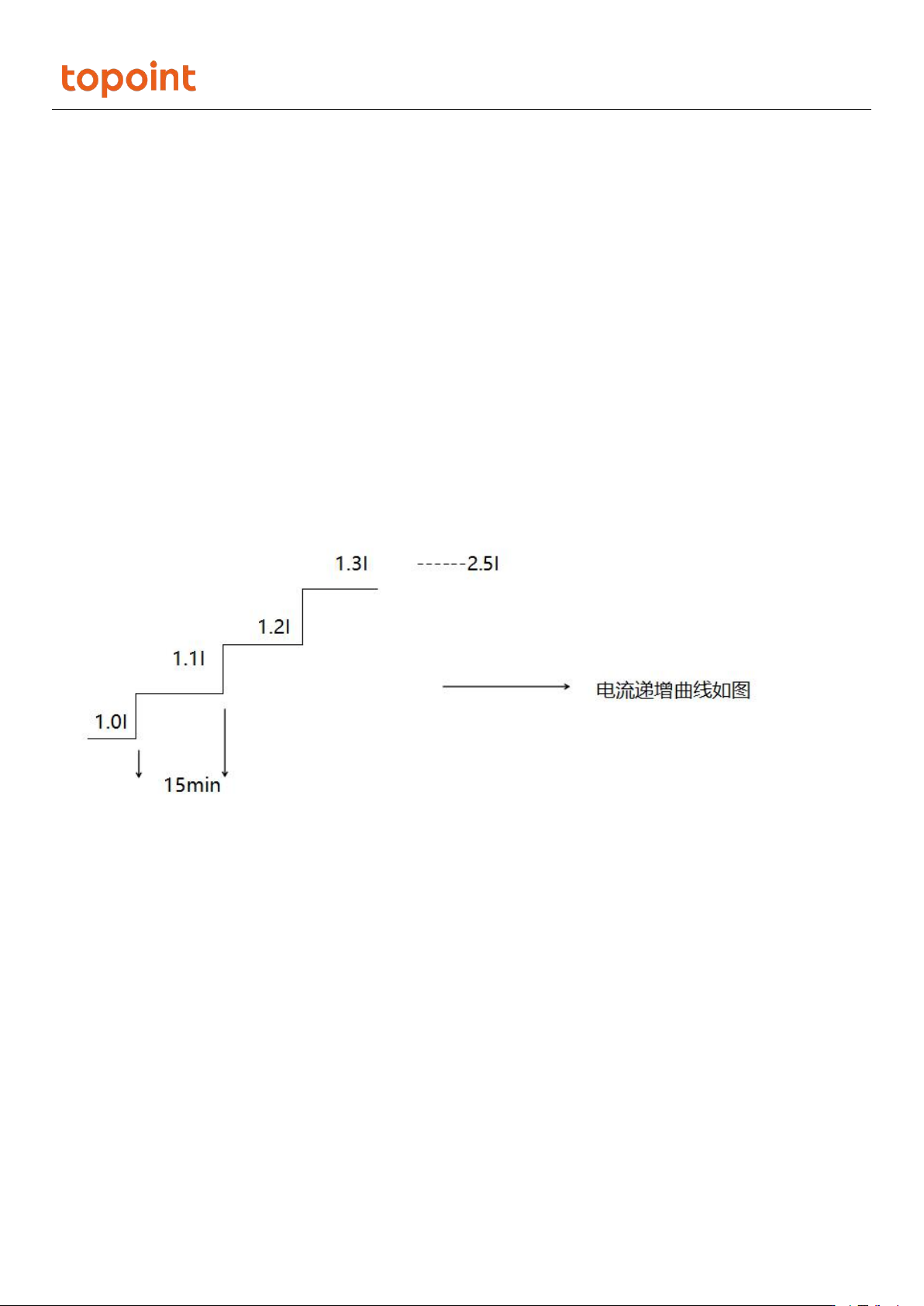

3、递增电流测试，模式显示为“2递增”，每15分钟递增起始电流的10%，测试过程产品熔断，会显示“熔断”
并发出报警声，递增至2.5倍电流产品不熔断则显示“递增完”。
4、限时功能，设置时间为1~9小时（如1HR为限时1小时)，NHR为不限时。
5、施压功能，显示为界面“施压=**S”，施压功能是用于在满电压下监测产品在测试过程中是否发生了飞弧
现象，熔断后施压，熔断测试模式下，熔断后自动进入继续施压（0~9.9分钟可设置）
6、电压降测试，显示部分为电压降测试毫伏表，测试范围为1mV~30.000V。
深圳市拓邦特机电有限公司
www.topoint.cn
专注于电子制造业的MRO服务商
5
四．操作指南
1、熔断测试模式：
设置为“模式=1熔断”，设置输出电流=要求值；
在测试夹具上装入大电流保险丝；
按【计时清零】键，清除先前计时值；
按【启动】键，调节【微调】电位器，使输出电流表的值=要求值；
装上被测保险丝；按【计时清零】键，清除先前计时值；按【启动】键，进行熔断测试；
测试中保险丝熔断，蜂鸣器响3声，进入施压计时；
施压完成，蜂鸣器响3声，计时值自动填入“记录表”，测试完成。
