DIVISIO 2000/2100/2300
Halbautomatischer Nutzentrenner
DIVISIO 2000 Series
Optionen
_ Sägemodul (von oben) oder Frässpindel (von oben/unten)
_ Schnittstelle für Roboteranbindung
_ ASYCAM CAD Datenkonvertierung
_ Kamerasystem
+ Fiducial Erkennung
+ Schnittvermessung
+ Teach Funktion
+ Korrektur Funktion
+ Bad Mark Erkennung
+ Code lesen
_ Absaugung
_ Manuelle Handabsaugung
_ Unterdrucküberwachung
_ Adaptertechnik
+ Produkt-spezifische Adapter
+ Magnetadapter
+ Adaptercodierung für bis zu 255 Adapter
_ Erweiterung des Werkzeugmagazins auf 8 Plätze
_ MES Anbindung
Beschreibung
Alle Anlagen der DIVISIO 2000 Series verfügen optional über
eine Roboterschnittstelle. Durch diese Schnittstelle können
die halbautomatischen Systeme auch vollautomatisch be-
und entladen werden.
Die DIVISIO 2000 ist ein halbautomatischer Nutzentrenner
für das stressarme Trennen von Leiterplatten. Die X- und
Y-Achse verfügt über hochdynamische Linearmotortechnik.
Die Z-Achse wird über einen Servomotor angetrieben. Bereits
bestehende Werkstückadapter können auf dieser Maschine
weiter verwendet werden. Die Staubabsaugung wurde durch
die Nutzung des Tornado-Eektes optimiert.
Die Anlage stellt eine kosteneektive Lösung für Kunden
dar, die stressarm trennen, jedoch keine hohen Stückzahlen
fahren, welche eine Inline-Maschine rechtfertigen.
Indem die Fräsachse der DIVISIO 2100 wahlweise oberhalb
oder unterhalb des elektrisch angetriebenen Drehtisches
montiert werden kann, besitzt diese Maschine die Flexibilität,
einen verifizierten Fertigungsprozess abzubilden. Sie kann
dadurch ohne Einschränkungen als Back-up für die Inline-
Fertigung eingesetzt werden. Die DIVISIO 2300 ist mit dem
größten Arbeitsbereich der DIVISIO 2000 Series ausgestattet.
Eigenschaften
_ Linearmotore für höchste Dynamik und Genauigkeit
_ Elektrischer Drehtisch
_ Touch-Screen Monitor
_ SIMPLEX HMI mit bester Bedienbarkeit
_ Ionisierungseinheit
_ Automatischer Werkzeugwechsel mit 2-fach Magazin
_ Vollständiges Fräsermanagement
+ Bruchkontrolle
+ Längenabfrage
+ Durchmesserkontrolle
+ Standzeitüberwachung
+ Dynamische Schneidzonenauslastung
_ Automatischer Wartungsplan

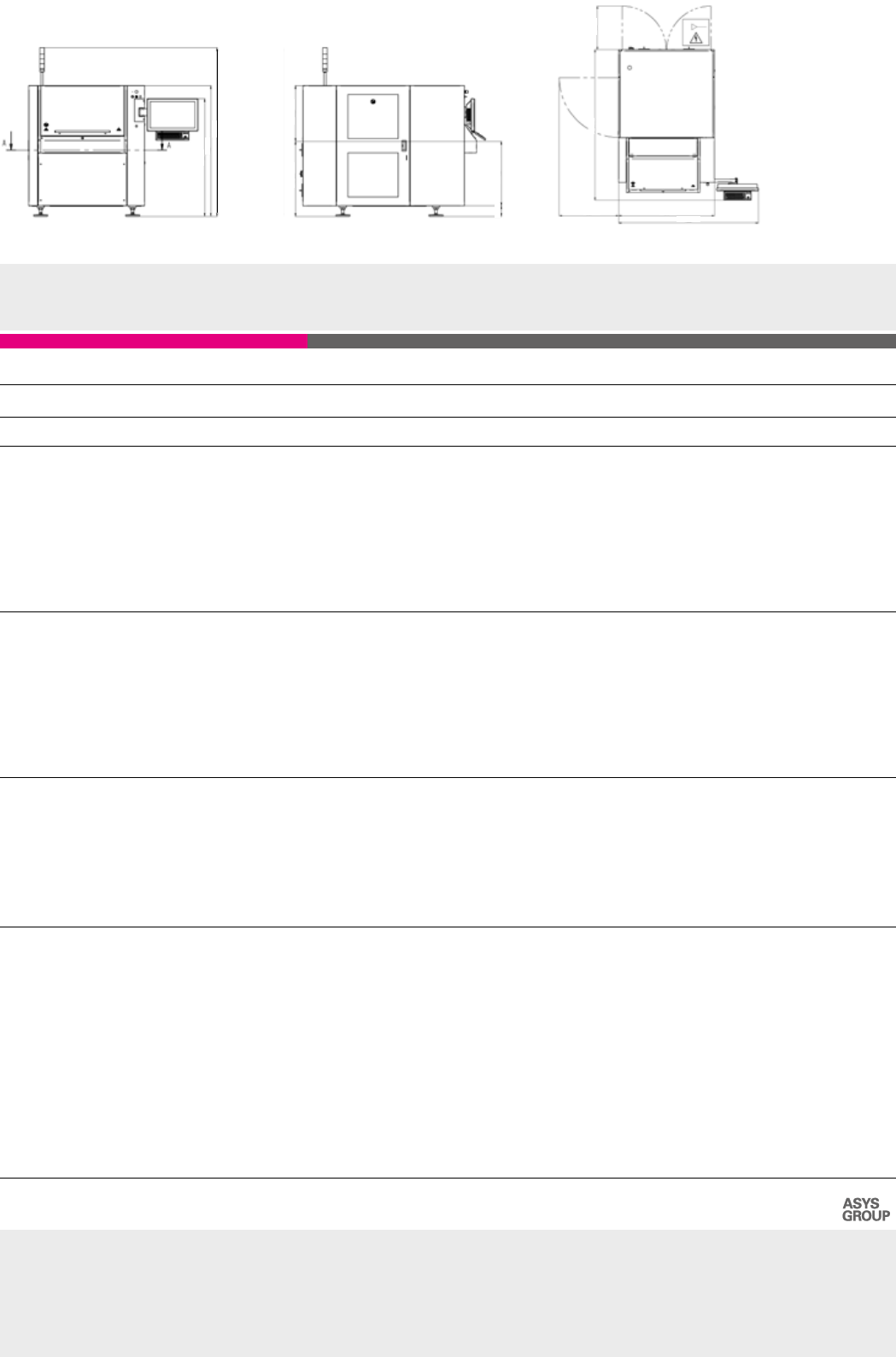

598
2074
816 1319
1924,1
TH850 631,5
730120
1334
1482
1912
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen und
Leistungsmerkmale, die im konkreten Anwendungsfall nicht immer
in dargestellter Form zutreen bzw. die sich durch Weiterentwicklung
der Produkte ändern können. Verbindlich sind lediglich die im Vertrag
vereinbarten Leistungsbeschreibungen.
Printed in Germany
ASYS Automatisierungssysteme GmbH
Benzstrasse 10
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
Für mehr Informationen besuchen Sie
www.asys-group.com
DIVISIO 2000/2100/2300
DIVISIO 2000 DIVISIO 2100 DIVISIO 2300
Fräsen Fräsen und/oder Sägen Fräsen
Maschinenkonfiguration
Transporthöhe
Bedienseite
Nutzen (max. LxB)
Fräsen von oben
Fräsen von unten
Sägen von oben in X oder Y
Sägen von oben in X und Y
NC-Achsen
850mm ±50mm
Vorne
460 x 360mm
460 x 360mm
-
-
-
X/Y/Z-Achsen
850mm ±50mm
Vorne
460 x 460mm
460 x 460mm
460 x 460mm
460 x 460mm (Option)
460 x 360mm (Option)
850mm ±50mm
Vorne
720 x 500mm
720 x 500mm
-
-
-
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Max. Leiterplattengewicht (Nutzen)
Bauelementhöhe Spindelseite
Bauelementhöhe Adapterseite
50 bis 460mm
50 bis 360mm
0,5 bis 4,5mm
4,5kg
8mm; partiell 18mm
(nach Absprache andere Höhe)
40mm; partiell 70mm
(abhängig der Aufnahmestifte)
50 bis 460mm (508mm)
50 bis 460mm
50 bis 720mm
50 bis 500mm
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Absicherung
Anschlussart
Leistungsaufnahme (ohne Absaugung)
Pneumatischer Anschluss
Luftverbrauch
400V, 208V 50/60Hz, ±10%
3L + N + PE
3x C32 A
Festanschluss
0,4kW
6bar
120Nl/min
0,5kW 0,7kW
Maschinenbeschreibung
Länge x Breite x Höhe
Gewicht
Achsgeschwindigkeit max.
Achsbeschleunigung max.
Positioniergenauigkeit
Wiederholgenauigkeit
Trenn-Genauigkeit
Geräuschpegel
1320 x 1970 x 1480mm
1150kg (bei Standard Ausstattung)
X,Y= 2000mm/s, Z= 1000mm/s
X,Y= 20m/s², Z= 15m/s²
≤ ±0,01mm (bei 20°C ±1°C)
≤ ±0,005mm (bei 20°C ±1°C)
±0,08mm mit Vision System
(bei 20°C ±1°C)
±0,12mm ohne Vision System
(bei 20°C ±1°C)
< 75dB(A)
(Abweichungen aufgrund LP-
Materialzusammensetzung möglich)
1620 x 2270 x 1480mm 1880 x 2796 x 1522mm
