创新 精致 卓越 与众不同

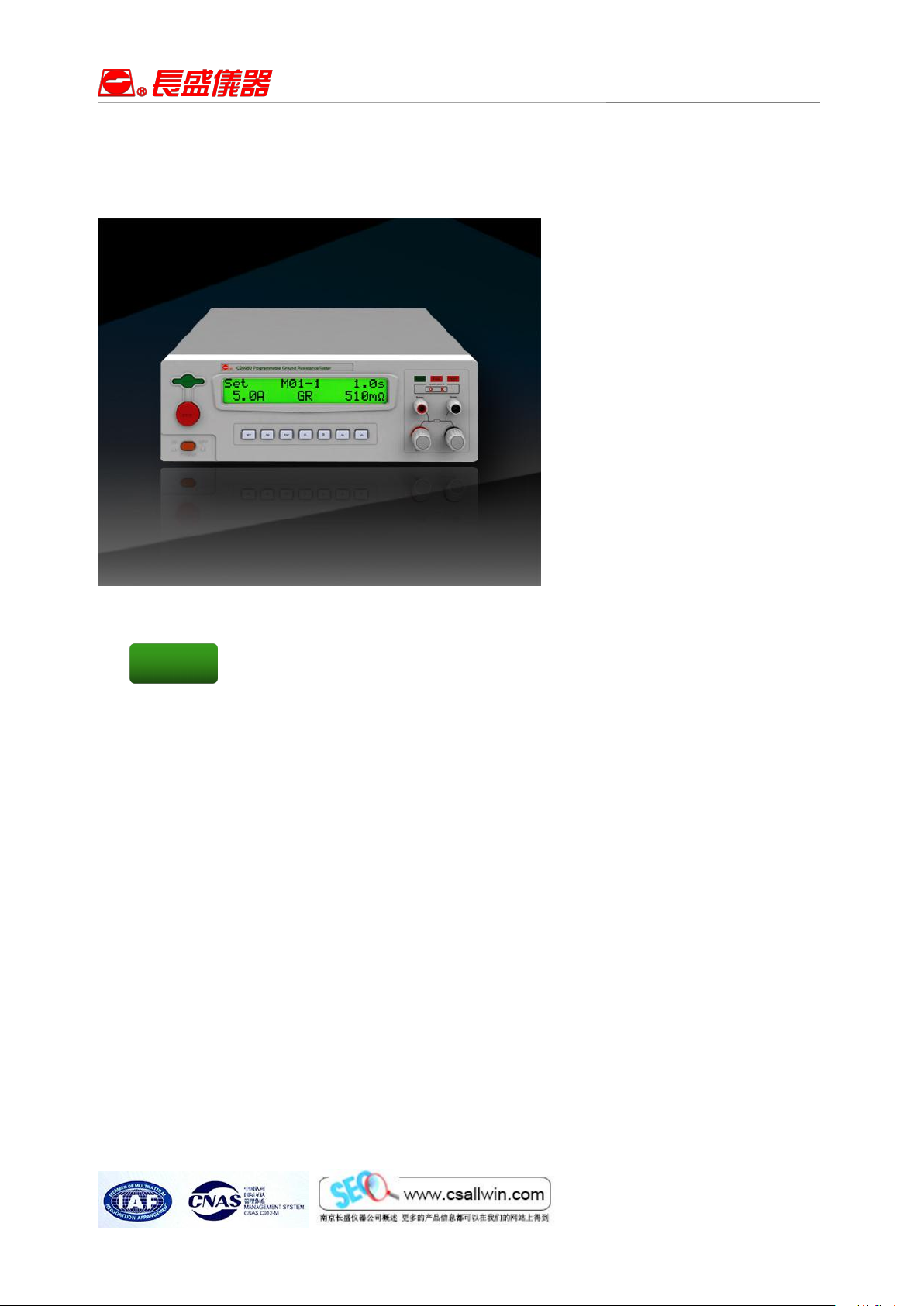

产品名称：程控直流接地阻抗测试仪
型号：CS9950E/ CS9950EA/ CS9950EC
测量各种电机、电器、仪器仪表、家用电器等用电网供电的电气设备直流接地电阻。
符合 IEC 61851-电动车辆传导充电系统，UL1703-平板型太阳能组件安全认证标准的测试要求。
软件自动校准，保证测试结果正确性。
测试文件自动保存，可连续测试。
外部控制和通讯
定时与暂停功能
开路报警
选配 RS232、RS485 接口，标配 PLC 接
性能特点
创新 精致 卓越 与众不同
型 号
CS9950E
CS9950EA
CS9950EC
输出直流电流
电流输出
范围
1.00A～30.00A
1.00A～40.00A
1.00A～60.00A
分辨率
0.01A
0.01A
0.01A
准确度
(0.5%+0.01A)
(0.5%+0.02A)
(0.5%+0.02A)
电阻设定
范围
(1.0～600.0)m
(1.0～600.0)m
(1.0～600.0)m
分辨率
0.1m
0.1m
0.1m
设定
Rset=(30A/Iset) x 200m
Rset=(40A/Iset) x 150m
Rset=(60A/Iset) x5m
电流测量
范围
0.00A～30.00A
0.00A～40.00A
0.00A～60.00A
分辨率
0.01A
0.01A
0.01A
准确
(0.5%+0.01A)
(0.5%+0.01A)
(0.5%+0.01A)
电阻测量
范围
(0.0～600.0) m
(0.0～600.0) m
(0.0～600.0) m
分辨率
0.1m
0.1m
0.1m
准确
(0.5%+0.2m)
(0.5%+0.2m)
(0.5%+0.2m)
定时器输出
范围
0.0s～999.9s
0.0s～999.9s
0.0s～999.9s
分辨率
0.1s
0.1s
0.1s
准确度
1%
1%
1%
