- 9 - 5. CUTTER UNIT COMPONENTS (AFTER M/C R EV.E) カッターユニット関係（マシン ＲＥＶ．Ｅ 以降） ３ ６ ８ １０ ９ １７ １８ １６ １９ ２０ １５ ２２ ２３ ２１ １３ １４ ２３ ２２ ２ ３１ ３２ ３３ ３６ ３４ ３５ ３７ ３８ ３９ ３０ ５７ ４９ ５１ ４３ ４６ ５２ ５３ １２ ４２ ４５ ４４ ５８ ５９ ６０ ６２ ６３ ６４ ６６ ６６ ２６ ２８…
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17035 CUT UNIT
カットユニット
1
2 401-17046 CUTTER DRIVE UNIT
カッタードライブユニット
(1)
3 401-18356 C C SUPPORT BASE
ＣＣサポートベース
(1)
4 401-15836 CUT CYLINDER
カットシリンダ
(1)
5 PJ-0460525-01 BARB ELBOW
バーブエルボ
(2)
6 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(3)
7 401-15835 CLAMP SLIDE BR
クランプスライドブラケット
(1)
8 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
9 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(1)
10 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(1)
11 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(1)
12 401-17042 CUT LINK ARM B ASSY
カットリンクアームＢ組
(1)
13 401-18161 STOPPER CUT
ストッパカット
(1)
14 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
15 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
16 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
17 401-15830 CUT LINK ARM SUPPORT SH L
カットリンクアームサポートシャフトＬ
(1)
18 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
19 401-15790 PRESSURE BR
プレッシャブラケット
(1)
20 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
21 401-15791 LEAD CLAMP SP
リードクランプスプリング
(1)
22 401-17033 SP SH
スプリングシャフト
(2)
23 NM-6020001-SC NUT M2X0.4 TYPE1
六角ナット Ｍ２Ｘ０．４ １種
(2)
24 401-15789 CUTTER RETURN SP
カッターリターンスプリング
(1)
25 401-17041 CUTTER UNIT
カッターユニット
(1)
26 401-17047 GUIDE BR F S
ガイドブラケットＦＳ
(1)
27 401-15820 BS SCREW
ＢＳスクリュ
(1)
28 401-17048 GUIDE BR R S
ガイドブラケットＲＳ
(1)
29 401-15820 BS SCREW
ＢＳスクリュ
(1)
30 401-44041 CUTTER_ASM
カッター組
(1)
31 401-44050 CUT_BLADE_F
カットブレードＦ
(1)
32 401-44045 LEAD_CLAMP_F
リードクランプＦ
(1)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
34 401-44044 CUT_BLADE_M
カットブレードＭ
(1)
35 401-15782 CUTTER SP
カッタースプリング
(1)
36 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
37 WP-0510516-SD WASHER 5.1X7.5X0.5
平座金 ５．１Ｘ７．５Ｘ０．５
(1)
38 PH-0300083-U0 PARALLEL PIN TYPE A 3X8
平行ピン Ａ種 ３Ｘ８
(2)
39 401-44042 CUT_BASE
カットベース
(1)
40 401-15787 CLAMP LINK ARM SH
クランプリンクアームシャフト
(1)
41 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(1)
42 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
(1)
43 401-17034 BEARING SH
ベアリングシャフト
(1)
44 401-17477 CLAMP ROLLER
クランプローラ
(1)
45 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
46 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
47 401-15783 CUT LINK ARM U
カットリンクアームＵ
(1)
48 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(1)
49 NM-4040310-SC SQUARE NUT M4
四角ナット Ｍ４
(1)
50 401-15784 CUT LINK SH
カットリンクシャフト
(1)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
52 401-44031 BODY_CLAMP_F1_L
ボディークランプＦ１＿Ｌ
(1)
53 SL-6031442-TN BOLT
座金付き六角穴ボルト
(2)
54 401-44039 CLAMP_SUPPORT_BR
クランプサポートＢＲ
(1)
55 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
56 401-19412 CLAMP BASE BLOCK
クランプベースブロック
(1)
57 401-15786 CLAMP LINK ARM
クランプリンクアーム
(1)
58 401-15797 BODY CLAMP SH
ボディクランプシャフト
(1)
59 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(1)
60 401-44032 BODY_CLAMP_SP
ボディークランプＳＰ
(1)
61 401-15799 BODY CLAMP M
ボディクランプＭ
(1)
62 PH-0150052-C0 PARALLEL PIN TYPE B 1.5X5
平行ピン Ｂ種 １．５Ｘ５
(1)
63 401-15800 LEAD CLAMP M
リードクランプＭ
(1)
64 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
65 401-15795 CLAMP SUPPORT SH
クランプサポートシャフト
(2)
66 401-15796 CLAMP RETURN SP
クランプリターンスプリング
(2)
67 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(4)
68 401-44030 BODY_CLAMP_PLATE
ボディークランププレート
(1)
69 401-44046 HEIGHT_ADJUSTER
ハイトアジャスタ
(1)
70 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(1)
71 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(1)
72 401-17044 CUT SOLENOID VALVE ASSY
カットソレノイドバルブ組
(1)
73 PJ-0460525-01 BARB ELBOW
バーブエルボ
(5)
74 PJ-3080600-05 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
75 401-15813 SILENCER
サイレンサ
(1)
76 401-16322 RF CUT SV CABLE ASM
ＲＦ ＣＵＴ ＳＶ ケーブル組
(1)
77 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
78 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
79 401-15793 REINFORCE BR
レインフォースブラケット
(1)
80 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
81 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(2)
82 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
83 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(4)
- 9 -

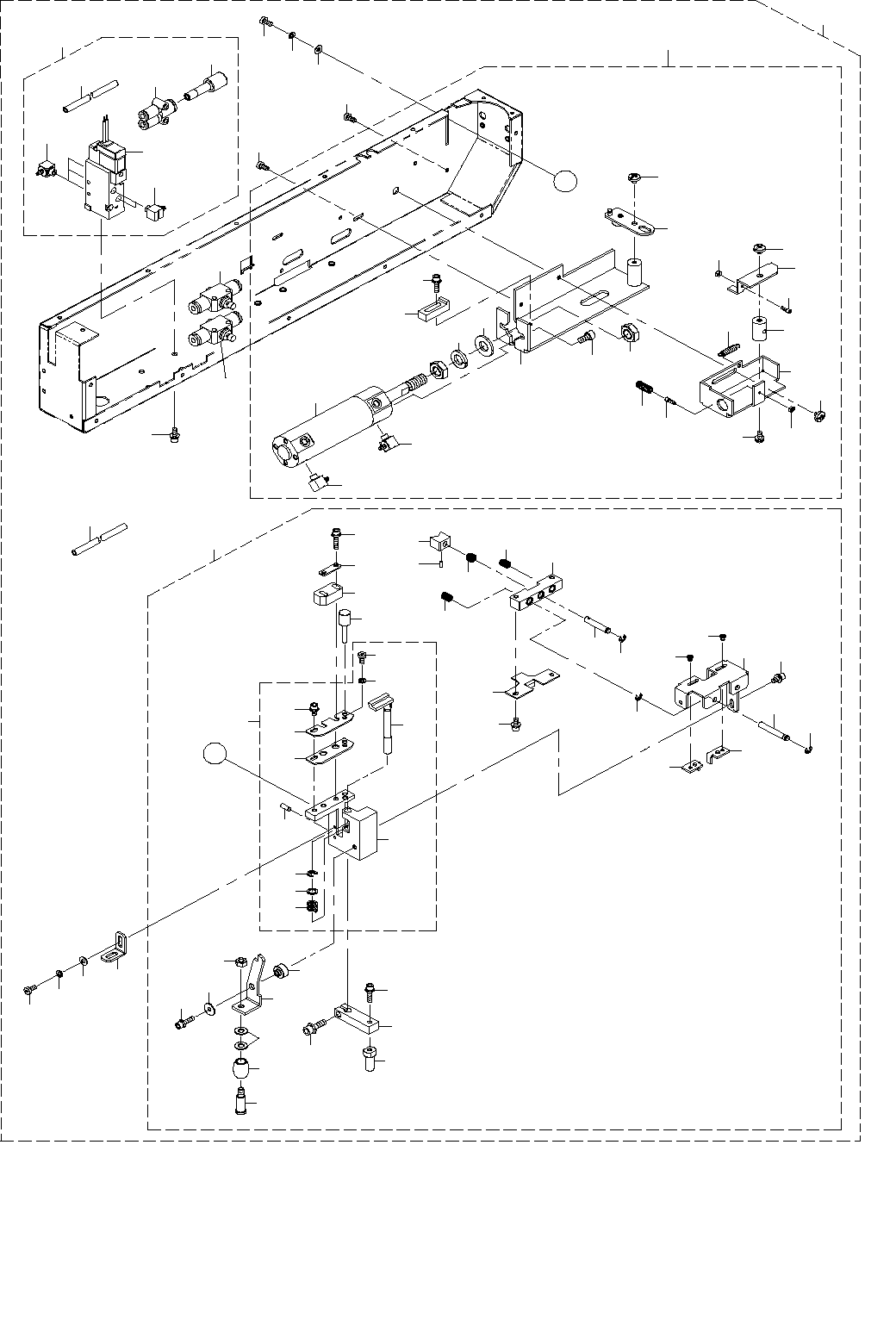

5. CUTTER UNIT COMPONENTS (AFTER M/C REV.E)
カッターユニット関係（マシン ＲＥＶ．Ｅ 以降）
３
６
８
１０
９
１７
１８
１６
１９
２０
１５
２２
２３
２１
１３
１４
２３
２２
２
３１
３２
３３
３６
３４
３５
３７
３８
３９
３０
５７
４９
５１
４３
４６
５２
５３
１２
４２
４５
４４
５８
５９
６０
６２
６３
６４
６６
６６
２６
２８
２９
５５
６７
６５
２７
５４
６１
５６
６７
Ａ
Ａ
７
２５
７９
８０
８１
８１
７６
７３
７３
８２
７４
７５
１
５
５
４
１１
７８
２４
２４
６８
６９
４１
４０
８３
７８
８３
７７
７０
７２
７１
４８
５０
４７
５１
- 10 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-65421 CUT_UNIT_E
カットユニット＿Ｅ
1
2 401-65422 CUTTER_DRIVE_UNIT_E
カッタードライブユニット＿Ｅ
(1)
3 401-65529 C_C_SUPPORT_BASE_L_LM
Ｃ＿Ｃ＿サポートベース＿Ｌ＿ＬＭ
(1)
4 401-15836 CUT CYLINDER
カットシリンダ
(1)
5 PJ-0460525-01 BARB ELBOW
バーブエルボ
(2)
6 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(4)
7 401-65424 CLAMP_SLIDE_BR_LM
クランプスライドＢＲ＿ＬＭ
(1)
8 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
9 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(1)
10 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(1)
11 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(1)
12 401-17042 CUT LINK ARM B ASSY
カットリンクアームＢ組
(1)
13 401-18161 STOPPER CUT
ストッパカット
(1)
14 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
15 401-15789 CUTTER RETURN SP
カッターリターンスプリング
(1)
16 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
17 401-65423 CUT_LINK_ARM_SUPPORT_SH_LM
カットリンクアームサポートＳＨ＿ＬＭ
(1)
18 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
19 401-15790 PRESSURE BR
プレッシャブラケット
(1)
20 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
21 401-15791 LEAD CLAMP SP
リードクランプスプリング
(1)
22 401-17033 SP SH
スプリングシャフト
(2)
23 NM-6020001-SC NUT M2X0.4 TYPE1
六角ナット Ｍ２Ｘ０．４ １種
(2)
24 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
25 401-17041 CUTTER UNIT
カッターユニット
(1)
26 401-17047 GUIDE BR F S
ガイドブラケットＦＳ
(1)
27 401-15820 BS SCREW
ＢＳスクリュ
(1)
28 401-17048 GUIDE BR R S
ガイドブラケットＲＳ
(1)
29 401-15820 BS SCREW
ＢＳスクリュ
(1)
30 401-44041 CUTTER_ASM
カッター組
(1)
31 401-44050 CUT_BLADE_F
カットブレードＦ
(1)
32 401-44045 LEAD_CLAMP_F
リードクランプＦ
(1)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
34 401-44044 CUT_BLADE_M
カットブレードＭ
(1)
35 401-15782 CUTTER SP
カッタースプリング
(1)
36 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
37 WP-0510516-SD WASHER 5.1X7.5X0.5
平座金 ５．１Ｘ７．５Ｘ０．５
(1)
38 PH-0300083-U0 PARALLEL PIN TYPE A 3X8
平行ピン Ａ種 ３Ｘ８
(2)
39 401-44042 CUT_BASE
カットベース
(1)
40 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
41 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(1)
42 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
(1)
43 401-17034 BEARING SH
ベアリングシャフト
(1)
44 401-17477 CLAMP ROLLER
クランプローラ
(1)
45 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
46 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
47 401-21060 CUT_LINK_ARM_U_L
カットリンクアームＵ＿Ｌ
(1)
48 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(1)
49 401-15787 CLAMP LINK ARM SH
クランプリンクアームシャフト
(1)
50 401-15784 CUT LINK SH
カットリンクシャフト
(1)
51 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
52 401-44031 BODY_CLAMP_F1_L
ボディークランプＦ１＿Ｌ
(1)
53 SL-6031442-TN BOLT
座金付き六角穴ボルト
(2)
54 401-44039 CLAMP_SUPPORT_BR
クランプサポートＢＲ
(1)
55 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
56 401-19412 CLAMP BASE BLOCK
クランプベースブロック
(1)
57 401-15786 CLAMP LINK ARM
クランプリンクアーム
(1)
58 401-15797 BODY CLAMP SH
ボディクランプシャフト
(1)
59 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(1)
60 401-44032 BODY_CLAMP_SP
ボディークランプＳＰ
(1)
61 401-15799 BODY CLAMP M
ボディクランプＭ
(1)
62 PH-0150052-C0 PARALLEL PIN TYPE B 1.5X5
平行ピン Ｂ種 １．５Ｘ５
(1)
63 401-15800 LEAD CLAMP M
リードクランプＭ
(1)
64 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
65 401-15795 CLAMP SUPPORT SH
クランプサポートシャフト
(2)
66 401-15796 CLAMP RETURN SP
クランプリターンスプリング
(2)
67 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(4)
68 401-44030 BODY_CLAMP_PLATE
ボディークランププレート
(1)
69 401-44046 HEIGHT_ADJUSTER
ハイトアジャスタ
(1)
70 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.27)
71 401-17044 CUT SOLENOID VALVE ASSY
カットソレノイドバルブ組
(1)
72 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.17)
73 PJ-0460525-01 BARB ELBOW
バーブエルボ
(5)
74 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
75 401-15813 SILENCER
サイレンサ
(1)
76 401-16322 RF CUT SV CABLE ASM
ＲＦ ＣＵＴ ＳＶ ケーブル組
(1)
77 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
78 WP-0320501-SC WASHER M3
平座金 Ｍ３
(4)
79 401-15793 REINFORCE BR
レインフォースブラケット
(1)
80 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
81 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
(2)
82 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
83 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(4)
