InJet ® 888 CRD – 1F MASCHINENKARTE 3 www.dct.cleaning C REINIGUNG SPÜLUNG TROCKNUNG R D Bezeichnung der Applikation Empfohlene Applikation Empfohlene Temperatur Empfohlene Reinigungszeit Reinigung- skapazität in einer S…
InJet
®
888 CRD – 1F
MASCHINENKARTE
2
www.dct.cleaning
Die Reinigungssysteme der Serie InJet® 888 stellen
eine einzigartige horizontale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Systeme mit horizontaler Sprühtechnologie zeichnen sich
durch hohen Druck und hohen Flüssigkeits uss aus. Dank
ihrer großen Prozesskammer verfügen sie über einen Korb
mit großem Fassungsvermögen, der auch das Be- und
Entladen der gereinigten Teile erleichtert.
Der Korb kann auf eingebauten Schienen aus der
Reinigungskammer oder auf einen separaten Lade- und
Handhabungswagen gezogen werden.
Der InJet
®
888 CRD - 1F, einschließlich eines zu 100 %
geschlossenen Kreislaufs, mit Verfahren der Reinigungs-,
Spül- und Trocknungstechnologie.
Alle Prozesse sind vollautomatisch und fi nden in einer
Prozesskammer statt.
Der InJet® 888 CRD-1F wurde in erster Linie für die
Entfernung von Schmelzrückständen von Lötrahmen und die
Wartungsreinigung von Lötgerätekomponenten entwickelt.
ALLGEMEINE INFORMATION
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
InJet
®
888 CRD – 1F
MASCHINENKARTE
3
www.dct.cleaning
C
REINIGUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Re ow- und Lötteilen
30 – 50°C 86 – 122 °F 40 min. 240 **
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 55 min. 1100 *
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 20 min. 24
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
R
C
D
InJet
®
888 CRD – 1F
MASCHINENKARTE
4
www.dct.cleaning

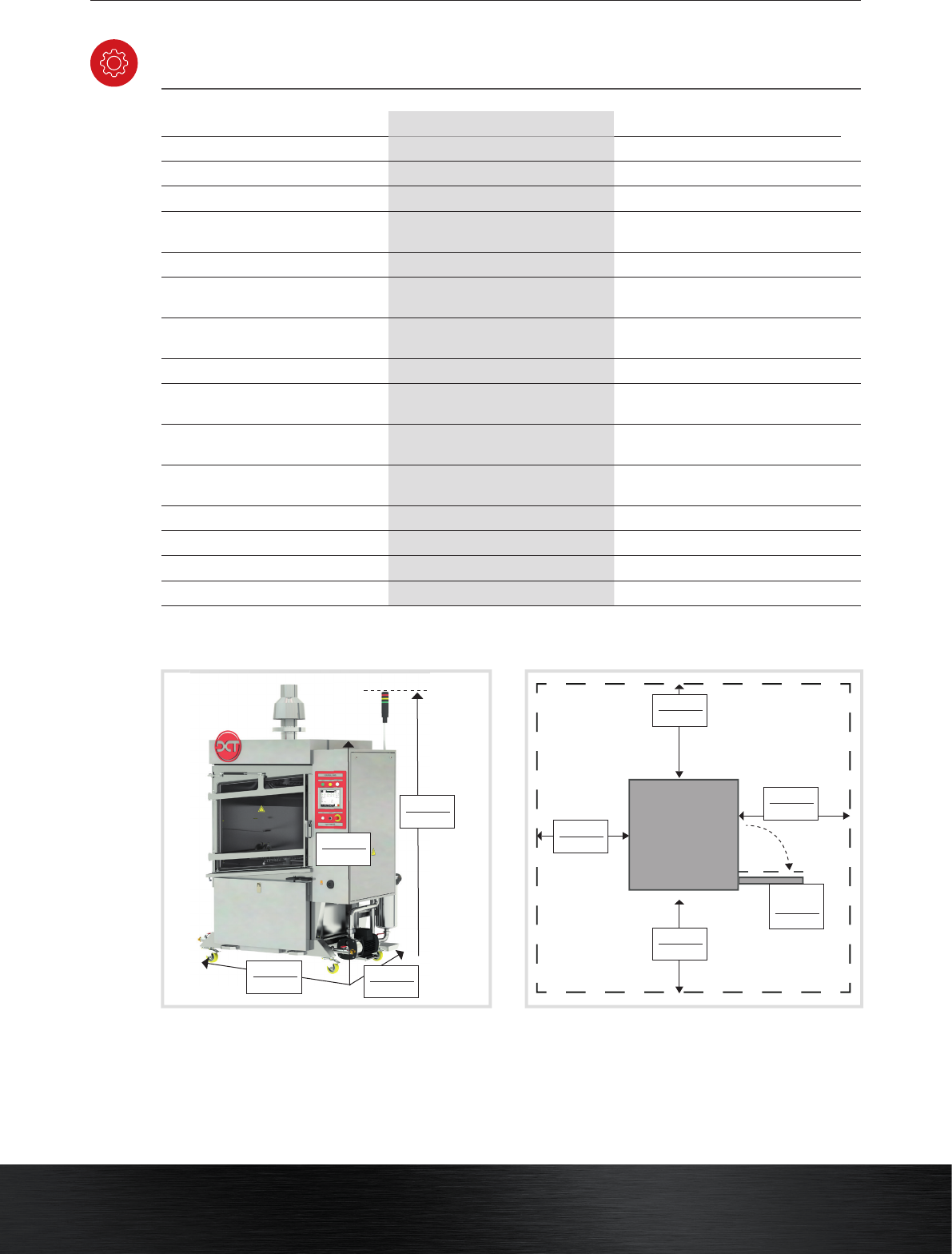

TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
1200 mm
47.2 in
open door
1000 mm
39.4 in
metrische Einheiten imperiale Einheiten
Abmessung ( B x L x H) 1620 x 1400 x 2350* mm 63.8 x 55,1 x 92,5* in
Gewicht 660 kg 1455 lbs
Ø Energieaufwand auf 1 Zyklus 3,3 kWh 3.3 kWh
Verbrauch an Reinigungs üssigkeit
auf 1 Zyklus
0,2 – 0,5 l 0.05 – 0.13 gal
Druckluftverbrauch auf 1 Zyklus 1500 l / cycle 396.26 gal / cycle
Max. Abmessungen von gewaschenen
Teilen
850 x 800 x 600 mm 33.46 x 31 x 22.7 in
Austauschbarer mechanischer
Reinigungsfi lter und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Zulässiger Druck in zugehörigen Kreisen 2,4 Bar 34.8 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
210 l / min 55.5 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 85 l 22,4 gal
* Maximale Abmessungen im Betriebszustand
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
2350 mm
92.5 in
1960 mm
77.7 in
1400 mm
55.1 in
1620 mm
63.8 in
