SM-590SL 螺丝自动供给点数机说明书 一、设备基 础参数 产品型号 SM-590SL 输入电源 AC100V ‑ 240V 50 ‑ 60HZ 输出电源 DC15V 1.5A 产品尺寸 325.49M M ( 长 )*163MM ( 宽 )*209M M ( 高 ) 产品重量 5.5KG

100%1 / 3
SM-590SL 螺丝自动供给点数机说明书

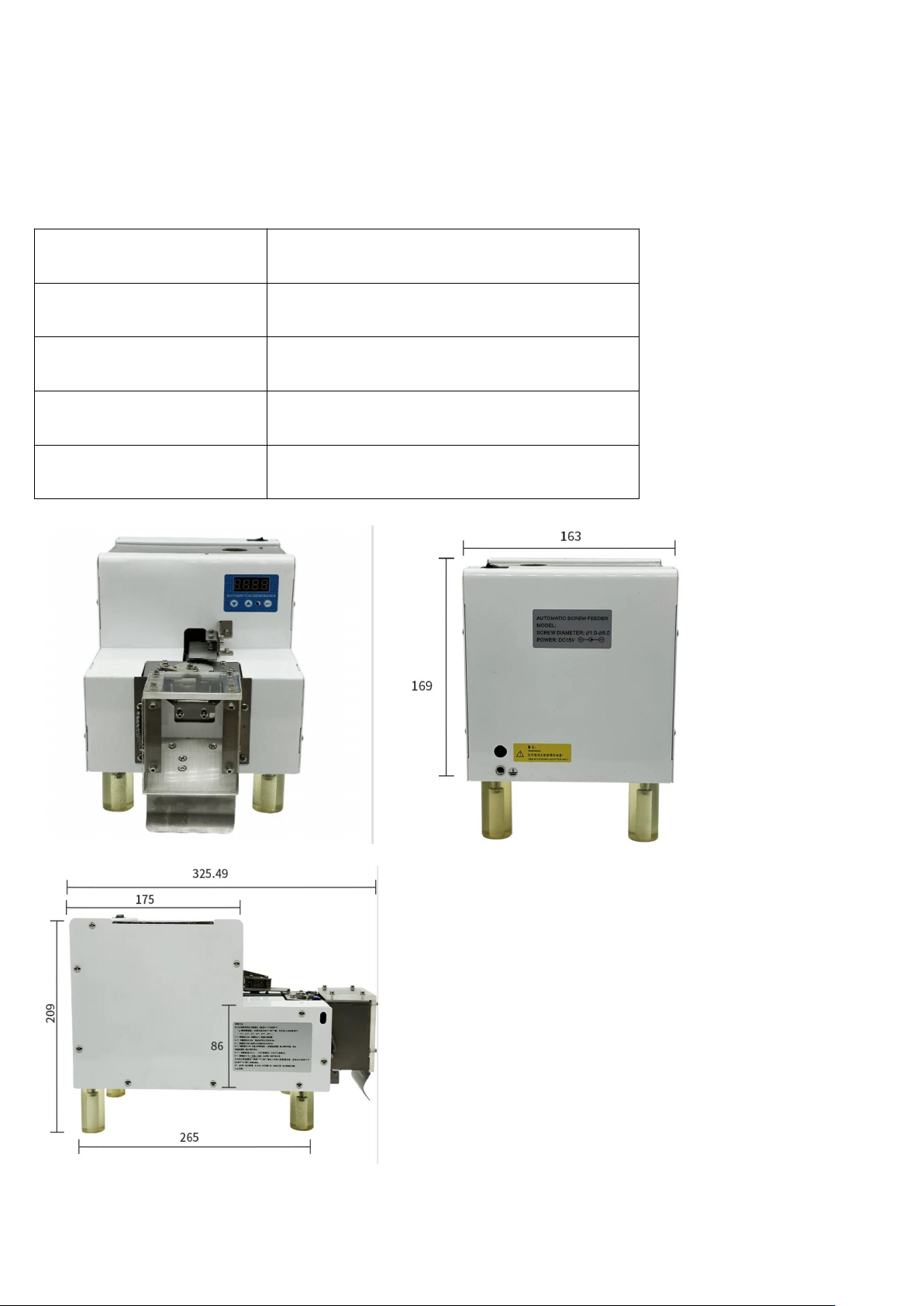

一、设备基础参数
产品型号
SM-590SL
输入电源
AC100V‑ 240V 50‑ 60HZ
输出电源
DC15V 1.5A
产品尺寸
325.49MM (长)*163MM (宽)*209MM (高)
产品重量
5.5KG
整机特点
1、分离式导轨，调节方便，可保证导轨精度；
2
、使用范围广，可适合多种类型和长度的
M1.0~M5.0
螺丝，及带垫片和
1:1
的特殊螺丝；
3、无卡料现象，凡是未进入导轨的螺丝皆会被清除到料仓内，进入到下一个循环；
4
、振动大小及送料速度可根据工作需要具体调整；
5、当非正常情况发生时，供料机会启动故障报警；
二、适配螺丝规格参数
螺杆直径
螺帽直径
(MM)
螺帽厚度
(MM)
螺杆长度
(MM)
输送速度
容量（个）
M1.0
1.3‑ 11
0.35
以上
1.0‑ 20
0.8‑ 1.2S /
颗
约
4000‑ 5000
M1.2
1.5‑ 11
0.35
以上
1.2‑ 20
0.8‑ 1.2S /
颗
约
3500‑ 4500
M1.4
1.7‑ 11
0.35 以上
1.4‑ 20
0.8‑ 1.2S / 颗
约 3000‑ 4000
M1.7
2.0‑ 11
0.35
以上
1.7‑ 20
0.8‑ 1.2S /
颗
约
2500‑ 3500
M2.0
2.3‑ 11
0.35
以上
2.0‑ 20
0.8‑ 1.2S /
颗
约
1000‑ 2000
M2.6
2.9‑ 11
0.35 以上
2.6‑ 20
0.8‑ 1.2S / 颗
约 900‑ 1200
M3.0
3.3‑ 11
0.35
以上
3.0‑ 20
0.8‑ 1.2S /
颗
约
800‑ 1000
M3.5
3.8‑ 11
0.35 以上
3.5‑ 20
0.8‑ 1.2S / 颗
约 600‑ 800
M4.0
4.3‑ 11
0.35 以上
4.0‑ 20
0.8‑ 1.2S / 颗
约 400‑ 600
M4.5
4.8‑ 11
0.35 以上
4.5‑ 20
0.8‑ 1.2S / 颗
约 250‑ 400
M5.0
5.3‑ 11
0.35 以上
5.0‑ 20
0.8‑ 1.2S / 颗
约 200‑ 350
M6.0
6.3‑ 11
0.35 以上
6.0‑ 20
0.8‑ 1.2S / 颗
约 150‑ 300
三、操作方法
1、压板及毛刷高度的调整
压板与螺帽之间的间隙在 0.2~1.0mm 之间，如果没有间隙螺丝不能出来，间隙过大，螺丝则会叠在一起，不能
够很好的上料；
毛刷高度的调节：毛刷高度调整的原则是以刚好可以刷掉横着的螺丝为宜，过高或过低都会影响到螺丝的移
动；
2、转盘与导轨的调整
首先要确保使用的螺丝与转盘和螺丝的轨道相匹配；其次是要检查转盘的开口处是否与导轨对正，如对正则锁
紧紧固螺丝，转盘与导轨连接处的间隙为 0.3~0.5mm；
3、润滑保养
一些运动部件需适当加注润滑油，以使各运动部件正常传动；
4、振动大小的调节原则及调整方法
1）、调节原则
当螺丝较大时，应将导轨的振动幅度调大，当螺丝较小或较短时，则将导轨的振动幅度调小；
2）、调整方法（整机调节方法）
1.
按下
“SET”
键
3
秒，蜂鸣器响一声后进入设置模式，面板显示数值
“1‑ **”
，此时按
“▼”
、
“▲”
键可以调整
该数值，设置完成后按下 “SET” 键，依次进入各参数调节：
“1‑ **, 2‑ **, 3‑ **, 4‑ **, 5‑ **” ,6‑ **……
。
参数明细
• 1‑ **
：调整数值为
0‑ 40
，调整振动大小，数值越大振动越强
• 2‑ **
：调整数值为
0‑ 99
，振动延时停止时间
0‑ 9.9s
• 3‑ **
：调整数值为
0‑ 99
，振动停止后毛刷延时停止时间
0‑ 9.9s
• 4‑ **
：调整数值为
1‑ 09
，转盘上料等待速度，
1
为转盘速度最快，静止等待时间短，
09
为转盘速度最
慢，静止等待时间长；
• 5‑ **
：调整数值为
0‑ 1
，
1
为计数模式，
0
为不计数模式。
• 6‑ **
：调整数值为
1‑ 10, 1
为
1
段，
2
为
2
段，以此类推，多可设定
10
段；
当设定点数段数后，轻按一下“
SET
”键进入每段点数数量设置，面板显示数值“
01**
”，此时按“
▼
”、“
▲
”键可以
调整该数值，
01**:
表示第一段点数数量，如
0102;01
代表第一段，
02
表示第一段点数数量为
2
颗，以此类推。
当最后一项参数设置完成后再按下“
SET
”键，蜂鸣器响一声，保存数据并返回到工作模式。此时自动开始第一段
点数，点数完成后蜂鸣器响，取走螺丝时触发感应器，感应及料斗复位，自动进入下一段点数，如此反复循环
;
工作模式时按“
▼
”键显示当前计数总数值，按“
▲
”键单段计数清零。在面板显示所点数总数时，触发感应器，自
动进入下一段循环并显示当前点数数量。
当每段点数完成后，蜂鸣器响两声，当转盘空转
10
圈无螺丝后，蜂鸣器报警，当有螺丝后报警自动关闭
