V 52 0 0 系 列 下照 式 自 动光 学 检查 机

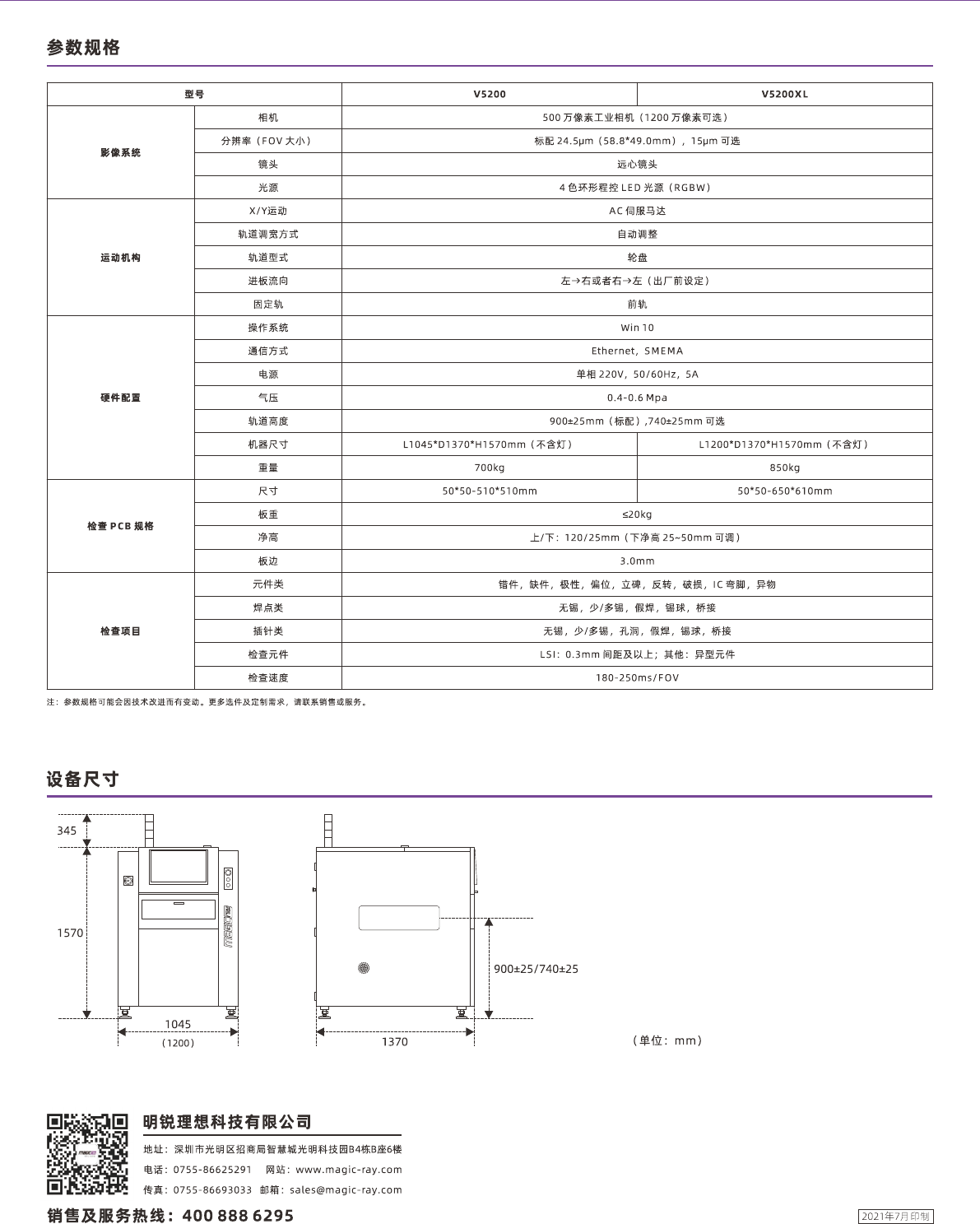

V5200 系列 下照式自动光学检查机
▲ 普通镜头
▲ 远心镜头
先进的硬件架构
■ 相机置于轨道下方
无需翻板，减少占地空间，提高产线效率。
■ 工业相机 + 远心镜头
整个视野内无阴影效应，能最大程度降低高元件挡光问题。
核心技术及优势
■ 自动插针编程
提取插针特征，一次生成检测窗。
■ 元件级焊盘定位 + FOV 辅助定位技术
对于柔性板采用元件级焊盘定位，可有效应对板弯形变，不会产生大量误报；•
对非柔性板，采用 FOV 整体定位的方式，可无视板上丝印、印制线等的干扰，可轻松实现焊盘定位，从而解决板弯形变问题；•
解决无外露焊盘元件（BGA 等）或被部分遮挡元件难测试的问题。•
PCB 板弯（模拟图）
▲ 定位前
▲ 定位后
■ AI智能判别
基于大数据训练模型，利用深度学习算法，自动判别，减少
人工参与。
PPM
0
AOI AOI+AI
Time
2000
1500
1000
500
■ 更多优势
同步轮轨道；光源自动清洁；智能化编程（一键校正、替代料、子母程序… …）；完全实时离线编程及调试；远程技术支持… …
■ 无人化智能工厂方案
与上、下游设备（缓存机、N G Buffer 及 收板机）进行数据互通。
■ 具备 DIP 件焊点专用算法
配备手插及机插式 DIP 件检测专用算法。
良品
少锡
未浸润
包针
Camera
插件机
NG Buffer
波峰焊
视觉检查站
下照式AOI 传送带
远程复判
传送带
传送带
■ 检测参数与 IPC 标准直接对接
检测标准能与 IPC 对接，检测结果有依据。
偏移：IPC-A-610-G Class 3 元件焊端偏出焊盘部分超过焊
端宽的 25% 时不可接受。
核心技术及优势
定位焊盘
定位元件
计算偏移量
100%
?%
