5. 换线 QD142-05 224 NXT II 系统手册 5.7 料盘的安装 （料盘单元 -M） 5.7.1 料盘安装向导画面
QD142-05 5. 换线
NXT II 系统手册 223

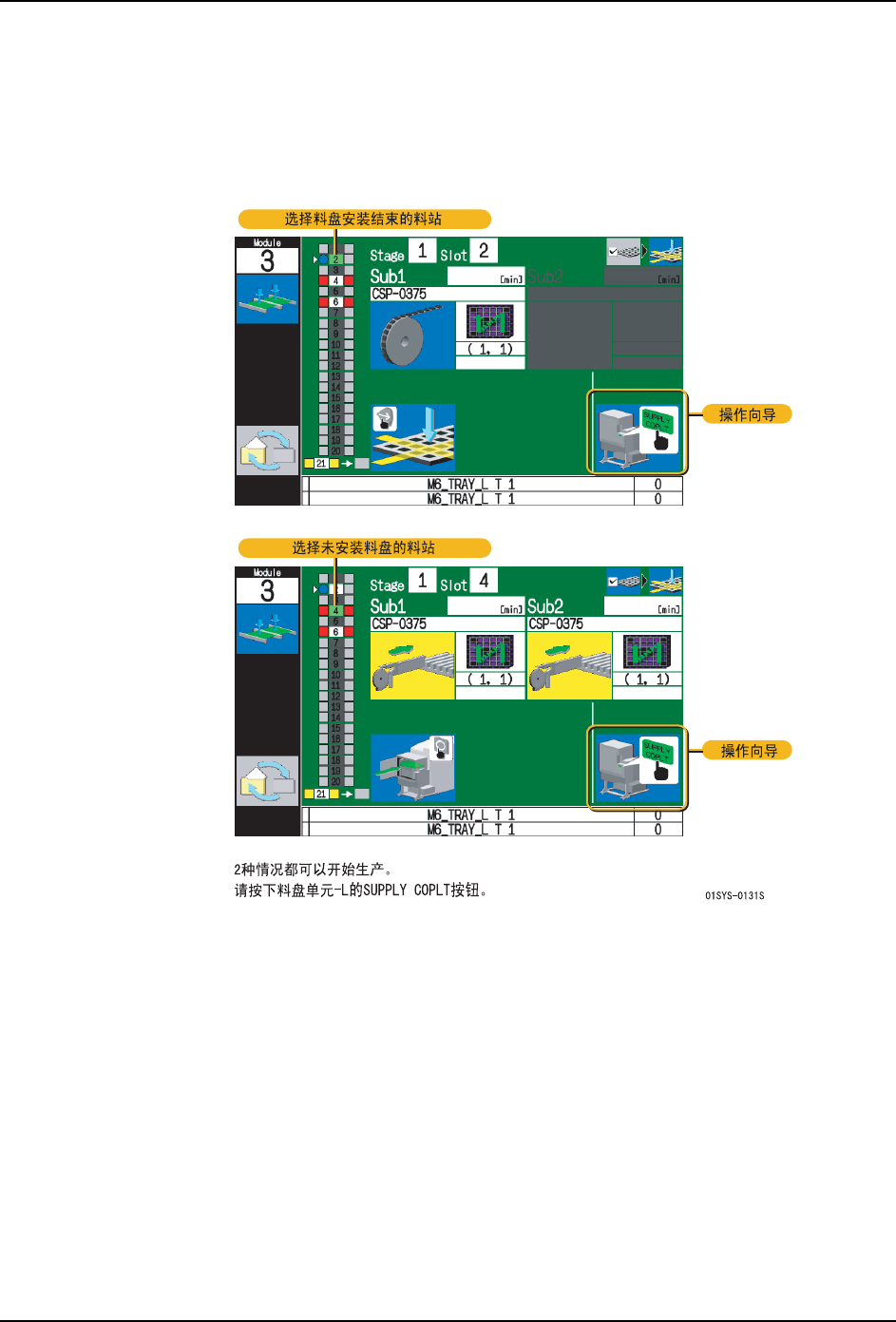

5.6.10 关于使用次料站 （Alternate feeder）时的生产开始条件
通常根据补充向导，安装了所有的必要料盘后开始生产。
但是，存在预定的生产块数剩下不多，即使不在所有的料粘上安装料盘也可以完成生产的情
况。此时，不安装多余的料盘也没有关系，在次料站内，如果有一个生产上可以使用的料
站，就能够开始生产。
5. 换线 QD142-05
224 NXT II 系统手册
5.7 料盘的安装 （料盘单元 -M）

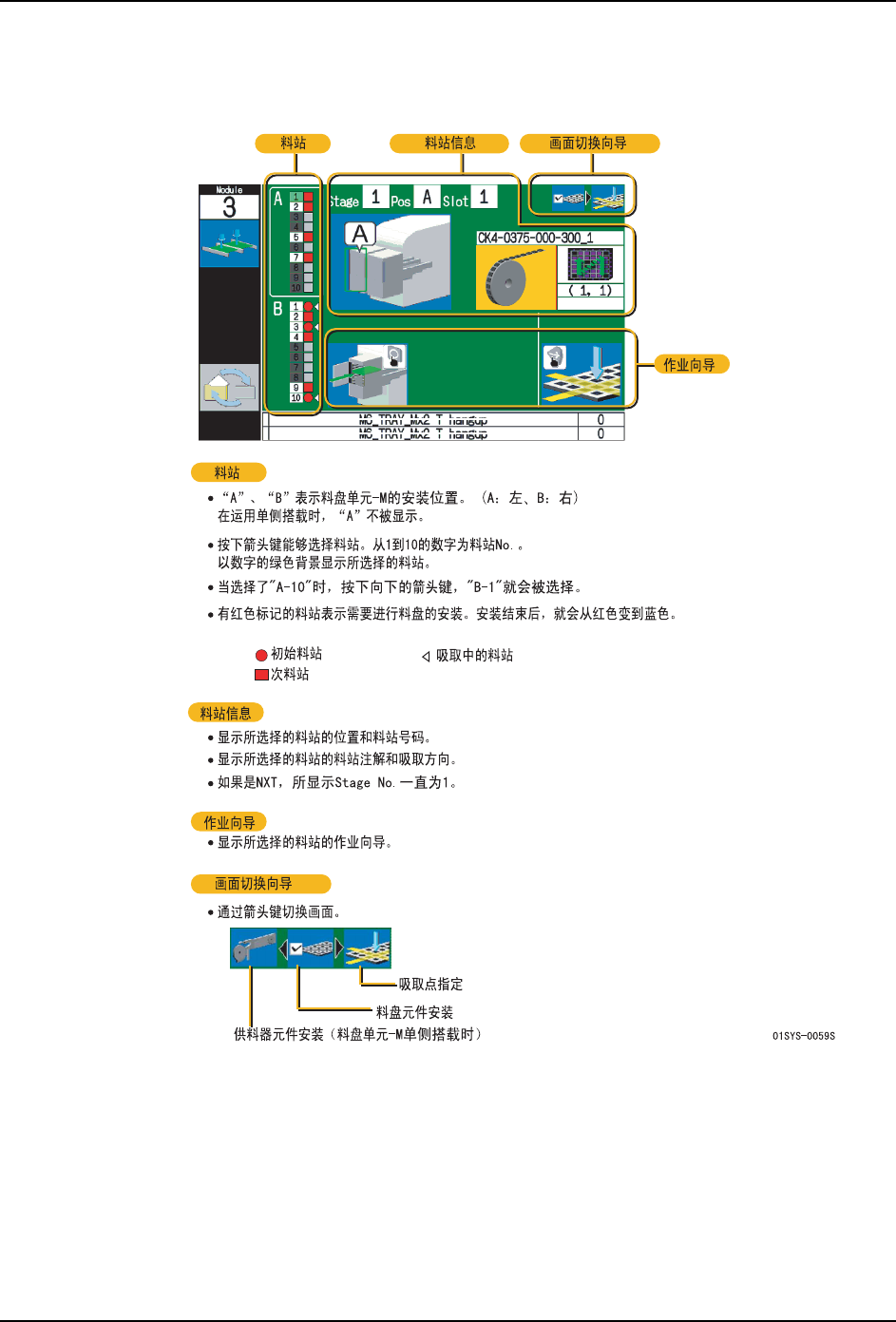

5.7.1 料盘安装向导画面
QD142-05 5. 换线
NXT II 系统手册 225

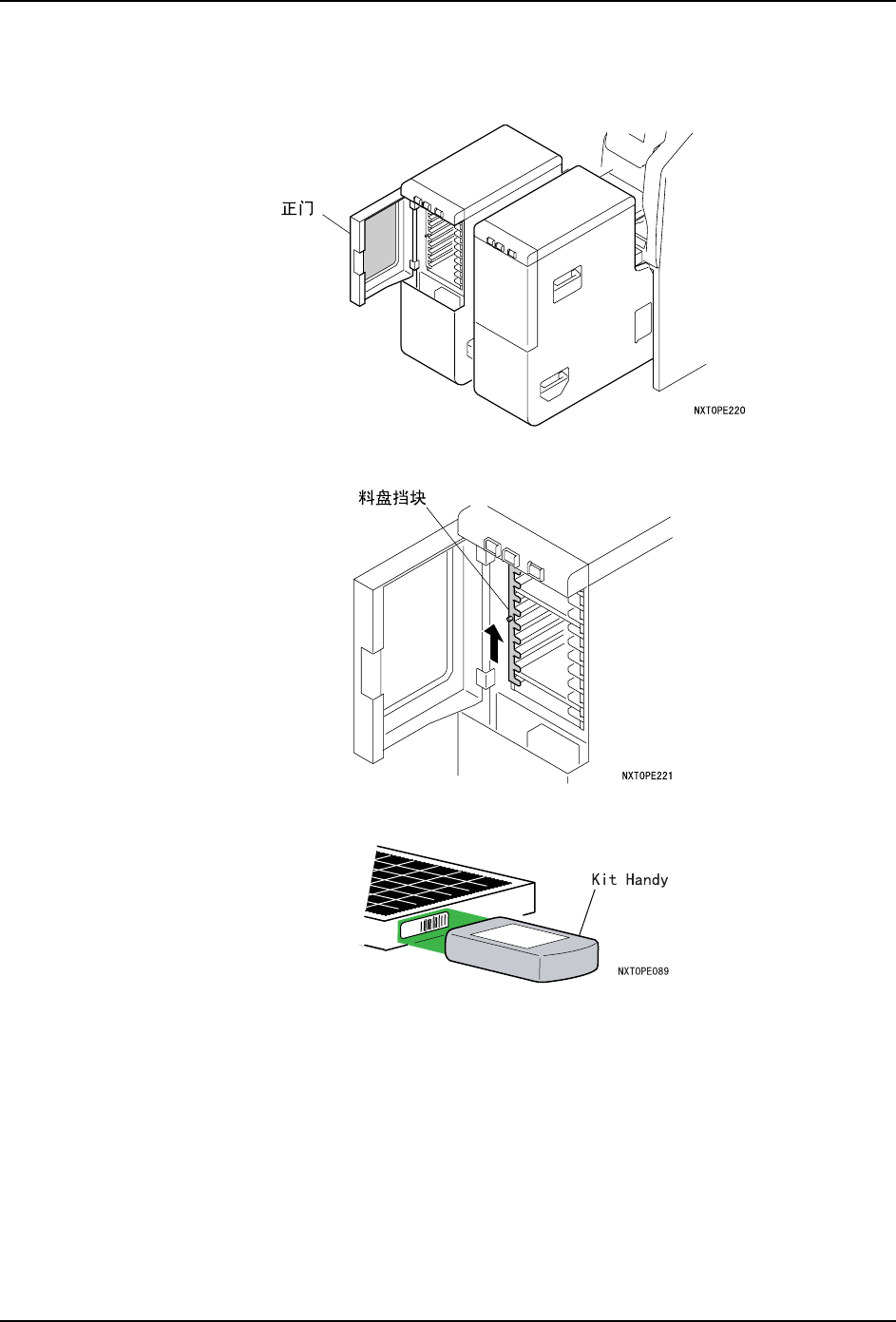

5.7.2 料盘安装步骤 （Verify ON 时）
1. 打开料盘单元 -M 的正门。
2. 请提起料盘挡块。
3. 使用 KIT Handy，进行新料盘的验证检查。
a. 在 KIT Handy 画面上选择补充对象的料槽。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [14. 料盘验证操作 ]。
备注 )通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取
开始点。详细内容请参照 " 4.9.3 指定料盘元件吸取开始点 "。
