4OM-1 839 1-5-1 1903-002 5. 吸着ノズルの清掃方法 5. 吸着ノズルの清掃方法部品の吸着および装着の信頼性を安定して継続させるため、吸着ノズルの清掃を定期的に実施してください。 • 約 1 週間を目安に定期的に清掃してください。ノート 0402 用ノズルは、3 ～ 4 日ごとの清掃を推奨します。 • 吸着ノズルの使用頻度や周囲環境などにより、必要に応じて清掃頻度を変えてください。 • 吸着ノズルの真空…

4OM-1839

1-4-60

1603-001

4.13 排気ファン部

4.13.2 排気ファン（フィルタ）の清掃

Fig. 4A4-73

手順

（1）ネジ（2 か所）で固定されている排気ファン（フィルタ）を取外す。

（2）掃除機でゴミ、ほこりを吸取る。

（3）排気ファンを取付ける。

4OM-1

839

1-5-1

1903-002

5. 吸着ノズルの清掃方法

部品の吸着および装着の信頼性を安定して継続させるため、吸着ノズルの

清掃を定期的に実施してください。

•

約 1 週間を目安に定期的に清掃してください。

ノート

0402 用ノズルは、3 ～ 4 日ごとの清掃を推奨します。

•

吸着ノズルの使用頻度や周囲環境などにより、必要に応じて清掃頻度を

変えてください。

•

吸着ノズルの真空吸引力が弱くなり、吸着および装着の不具合が発生し

た場合には、そのつど確認して清掃してください。

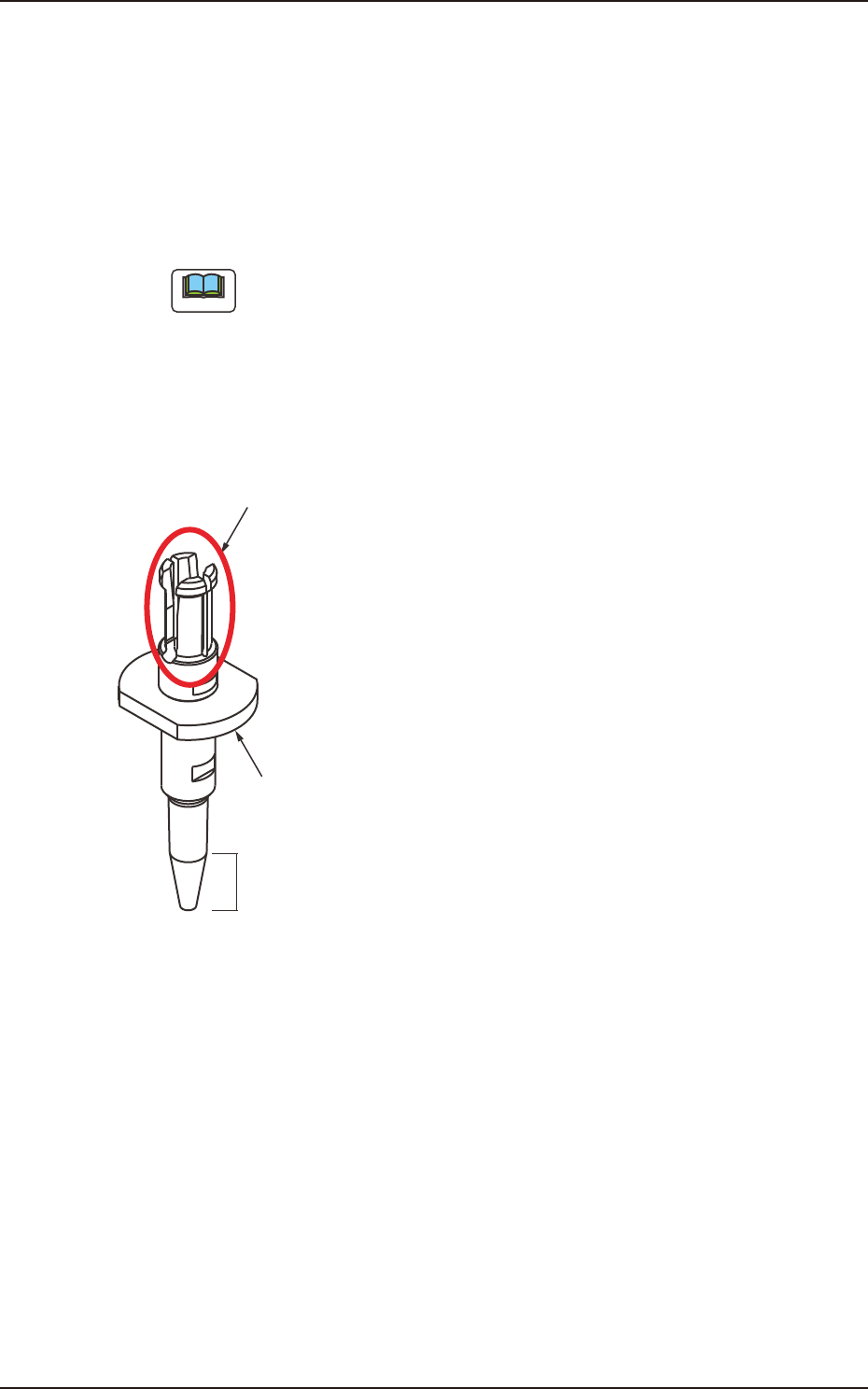

ノズル清掃時、この部分を強く握らないでください。

強く握るとノズルが破損する場合があります。

強く握る必要がある場合は、ツバ面を握ってください。

また、認識異常が多発する場合は、歯ブラシで

20回程度、ツバ裏面をこすってください。

テーパ部

Fig. 4A4-45

4OM-1

839

1-5-2

1903-002

5.1 吸着ノズルの清掃手順

ノズルフィルタを取外す

詳細については、“5.3 ノズルフィルタの

取外し方法”を参照してください。

吸着ノズルをエアブローする

吸着穴に詰りがないことを確認する

詳細については、“5.4 エアブロー方法”を

参照してください。

吸着ノズルの先端の吸着穴を、拡大鏡で詰りの

有無を確認してください。

詳細については、“5.5 ピンゲージによる高速

ノズル穴部の清掃”を参照してください。

吸着ノズルを取外す

詳細については、“5.2 吸着ノズルの取外し”

を参照してください。

ノズルフィルタを挿入する

詳細については、“5.6 ノズルフィルタの挿入

方法”を参照してください。

Fig. 4A5-2

通知

ノズル清掃において超音波洗浄および溶剤を使用した場合、

ノズル接着接合部の接着剤が劣化し、接着剤の剥離破損が発

生します。
