741 系列–BackPack 胶阀驱动器
5
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
最终设置核对清单
1. BackPack 驱动器进气压力已设为 4.8–6.2 bar (70–90 psi)。
2. 驱动器与 I/O 接口已正确接线。
3. 胶阀与储液罐已正确连接。
4. 胶阀的设置与点胶头的安装已按点胶阀安装手册完成。
5. 接通 ValveMate 8000 电源。确认指示灯与 LED 显示屏是否亮起。
注：ValeMate 8000 未安装 ON / Off 开关，只要接通输入电源，便保持 ON状态。

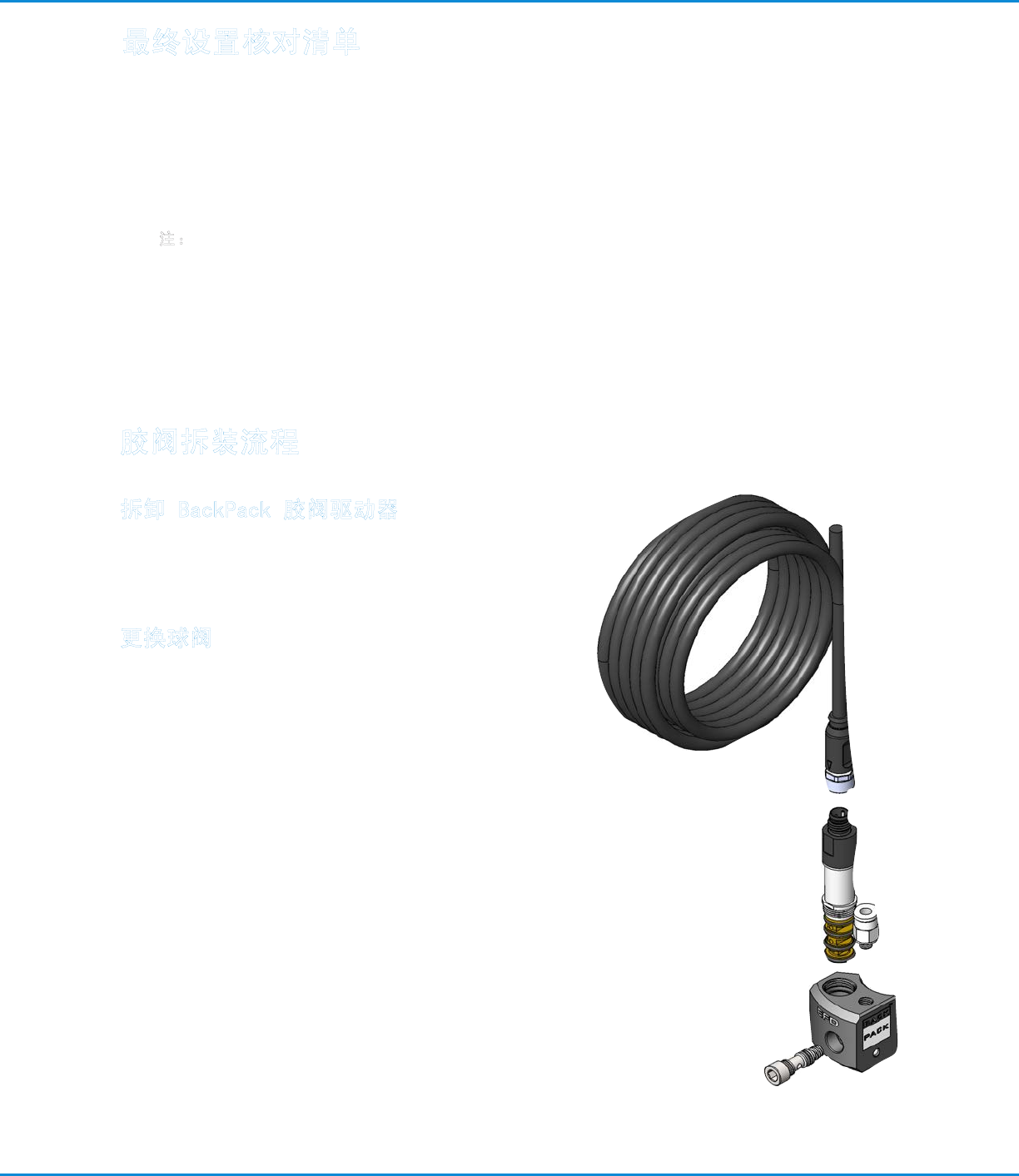

胶阀拆装流程
拆卸 BackPack 胶阀驱动器
1. 松开安装螺钉，从胶阀气缸体上拆下 BackPack 驱动
器。小心：切勿从驱动器外壳上完全旋下安装螺钉。
小心不要丢失螺钉表面密封用O型圈。
更换球阀
2. 拆除BackPack胶阀驱动器线缆及气管周围的理线用缠
绕带（如使用）。
3. 从BackPack胶阀驱动器上拔下气管。
4. 断开电磁阀线缆和ValveMate 8000控制器或其他控制
设备。
5. 使扳手扁平端夹在球阀上，逆时针旋下球阀。待其松
动时，向上拔出球阀。
6. 顺时针旋转安装球阀并锁紧。
7. 为BackPack胶阀驱动器重新连接线缆及气管。
741 系列–BackPack 胶阀驱动器
6
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
故障排除指导
故障现象 故障现象解决方法
BackPack 胶阀驱动
器无法循环运行
确认主气源是否接通
检查电缆接线是否松动或损坏
更换球阀
BackPack 外壳漏气 检查外壳是否松动。重新拧紧。
检查安装螺栓的O型密封圈是否损坏。予以更换。
检查球阀O型圈是否损坏
电缆接头损坏 更换电缆
如果无法排除故障，或需要进一步帮助，请联系我们。

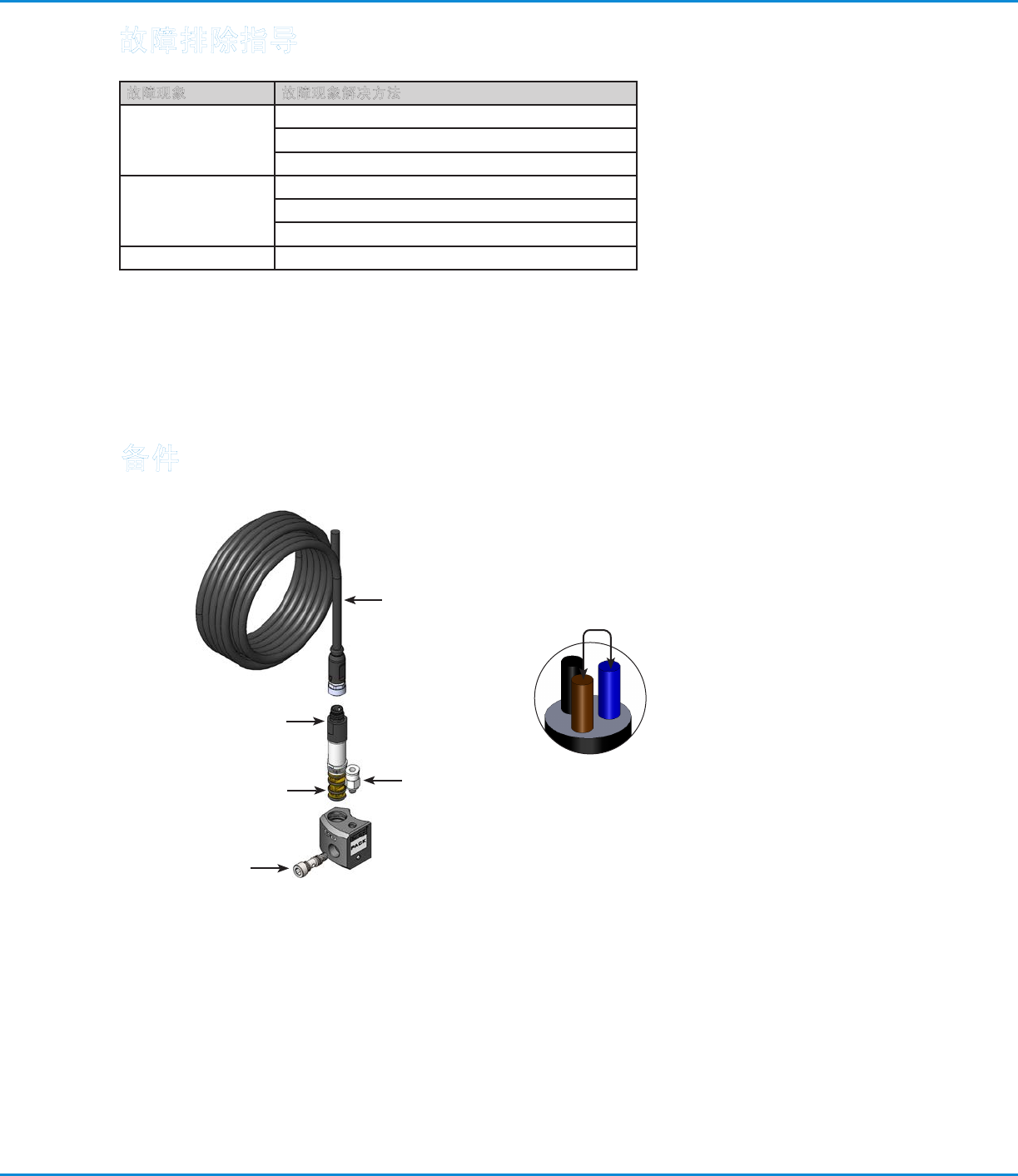

备件
7015844
外壳/安装螺栓
（带O型密封圈）
7021724
进气接头
7360815
O型圈套件
7361124
高速电磁阀线缆、
3针、M8
注：
请使用高速电磁阀的
蓝色和棕色电线的线缆来连
BackPack胶阀驱动器。电线
未经极化处理。
7361123
高速电磁阀、
24 V、4 W、3针
EFD 一年有限担保
EFD为所有的购买EFD品牌设备的终端用户提供自购买之日起为期一年的保修。
在保修期内，EFD对于所有已付款并退回原厂的、在正规安装及操作条件下所发现的有缺陷的部
件或整套产品提供免费的售后保修服务。由于人员误操作或因意外事故而导致损坏的设备与配
件除外。
当客户将问题产品经过协商寄回EFD工厂后，EFD将会对其进行免费的修理或者更换。在任何情
况下，此担保所带给EFD的任何责任或义务均不应超过设备的购买价格。使用前，用户有义务
确定产品的适用性，用户需自行承担全部的风险以及随后的相关责任。该担保在使用无油、干
净、干燥且过滤的空气的情况下有效。
EFD不担保出于特定目的的产品适销性和适用性。EFD不对任何意外损害或间接损害负责。
