ingun.com 1 / 2 T es t Probe INGUN E- T ype E-050 307 090 A 2000 产品 E-050-0003 直接訪問產品 一般数据 产品组: INGUN E- T YPE®, IC T / F CT （ 在线和功能测试） 子产品组: INGUN E- T YPE® 结构系列: E-050 栅格: 1,27 mm 触探装置 ， 所属: 焊盘, 电磁: 是 安装类型: 插接式 快速更换系统:…
ingun.com
1 / 2
Test Probe INGUN E-Type
E-050 307 090 A 2000
产品 E-050-0003
直接訪問產品
一般数据
产品组: INGUN E-TYPE®, ICT / FCT（在线和功能测试）
子产品组: INGUN E-TYPE®
结构系列: E-050
栅格: 1,27 mm
触探装置，所属: 焊盘,
电磁: 是
安装类型: 插接式
快速更换系统: 是
安装高度，可调: 否
防扭转: 否
合适的针套: KS-050
最小温度: -40 °C
最大温度: 80 °C
RoHS 符合性: 是
针头形状数据
针头形状: 07 三角形，30° 角，自洁
针头直径: 0,9 mm
针头形状 表面: A 金
针头形状 材料: 3 铍铜
电气数据
载流能力/额定电流: 3 A
电阻 (Ri) 典型值: 20 mOhm
机械数据

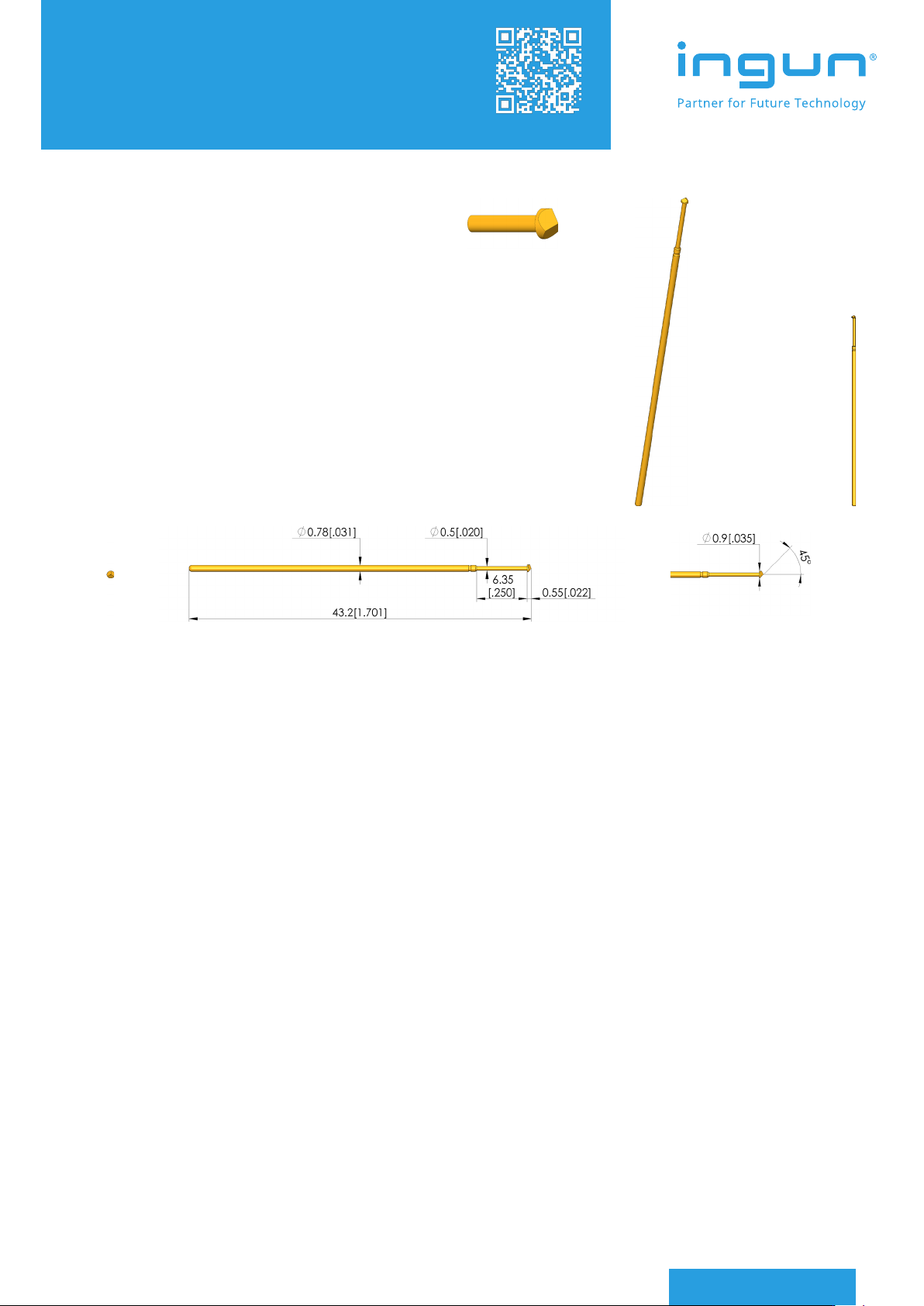

总长: 43,2 mm
针管直径: 0,78 mm
最大行程: 6,35 mm
弹簧预紧力: 1,09 N
E 尺寸/卡环尺寸: 00

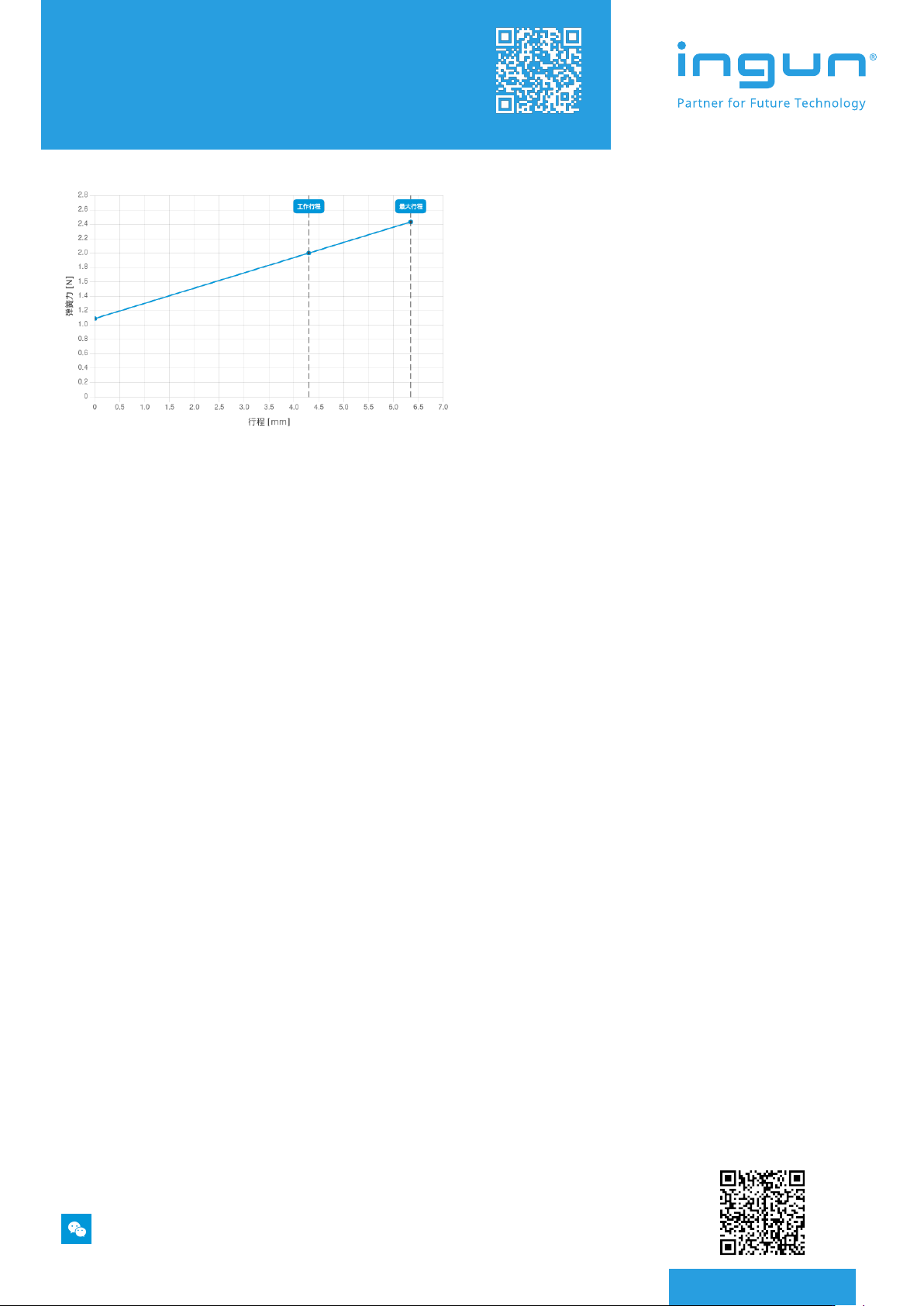

工作行程中的弹簧力: 2 N
建议工作行程: 4,3 mm
ICT/FCT 探针
在具有挑战性的测试条件下能够保证最高的触探可靠性，并且
不会对被测器件造成额外负荷：最高可在探针和被测器件之间
增加 25% 的触探面积
在触及测试表面时，弹簧力可增加多达 100%；但在工作行程中，
弹簧力则与标准弹簧探针相同。
与标准弹簧探针产品系列完全兼容
1:1
