VEGO Ser ies – A New Generation of Handling Modules VEGO Compact VEGO_Compact_BCO03_181 21 3_DS_CC_D Optionen _ Kontrollfunktion 0/1 _ Übergabegesc hwindigkeitsregelung _ Elektrisc he Breitenv erstellung _ Klappbare Abde…
VEGO Series – A New Generation of Handling Modules
VEGO Compact
VEGO_Compact_BCO03_181213_DS_CC_D
Optionen
_ Kontrollfunktion 0/1
_ Übergabegeschwindigkeitsregelung
_ Elektrische Breitenverstellung
_ Klappbare Abdeckhaube 530 mm
_ Sicherheitshaube klappbar mit Interlock
_ Transporthöhe 850 mm ± 50 mm
_ Bandverlängerung
_ Stopperzylinder
_ Scannerhalter von oben mit Triggerfunktion
_ Fußstütze
_ Arbeitsplatte
_ Arbeitsplatzbeleuchtung
Beschreibung
Das Transportmodul wird innerhalb einer Produktionslinie als
Verbindungselement zwischen zwei Maschinen eingesetzt.
Dieses ist mit drei 530 mm langen einspurigen Bandseg-
menten ausgestattet.
Die Bandsegmente bestehen aus zwei Führungswangen
mit separat betriebenen Transportriemen. Durch eine stabile
Wellenführung läßt sich die Transportbreite einfach und schnell
über zwei Klemmhebel einstellen. Das innovative ASYS Trans-
port System ermöglicht zusätzlich das Puffern einer Leiterplatte
je Segment.
Eigenschaften
_ Antistatische Flachriemen
_ SMEMA Schnittstelle
_ Start-Stop Taster

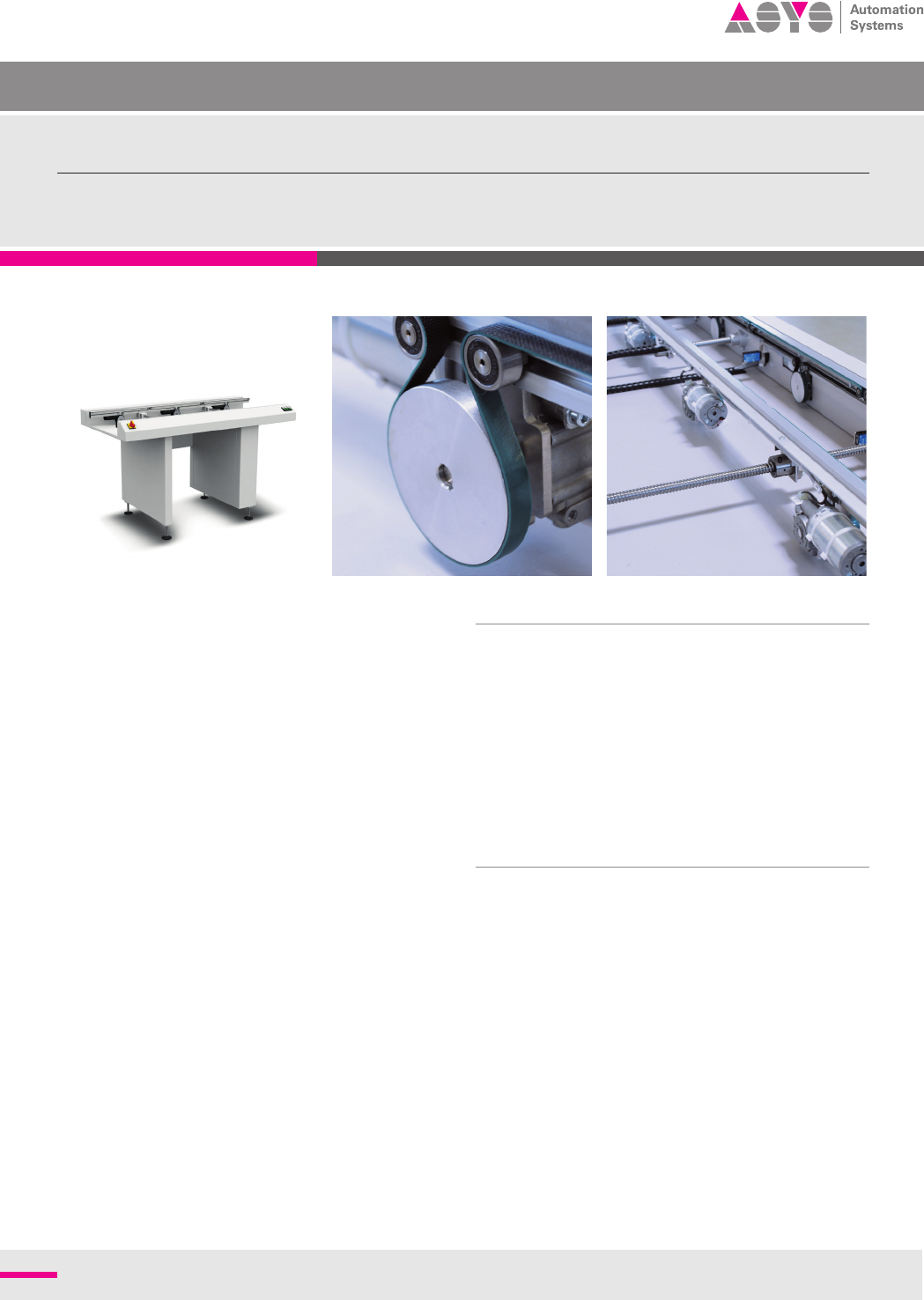

VEGO BCO 03
Transportmodul mit drei Segmenten
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen
und Leistungsmerkmale, die im konkreten Anwendungsfall
nicht immer in dargestellter Form zutreffen bzw. die sich durch
Weiterentwicklung der Produkte ändern können. Verbindlich sind
lediglich die im Vertrag vereinbarten Leistungsbeschreibungen.
Printed in Germany
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
VEGO BCO 03
Maschinenkonguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
950 mm ± 50 mm
460 mm
SMEMA
von links nach rechts
Vorne
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
Leiterplattengewicht
70 bis 460 mm
50 bis 460 mm
0.8 bis 4.5 mm
± 40 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,15 kW
Maschinenbeschreibung
Länge x Breite x Höhe
Nettogewicht
Geräuschpegel
1590 x 797 x 953 mm
90 kg
< 75 dB
Upgrades
Bedienfeld T70
Gut/Schlecht Sortierung
Kontrollfunktion 0 - 99
a)
Automatische Breitenverstellung
a)
Linienvernetzung via IC Net
Schnittstellenmodul AMI
a) nur in Verbindung mit Bedienfeld T70

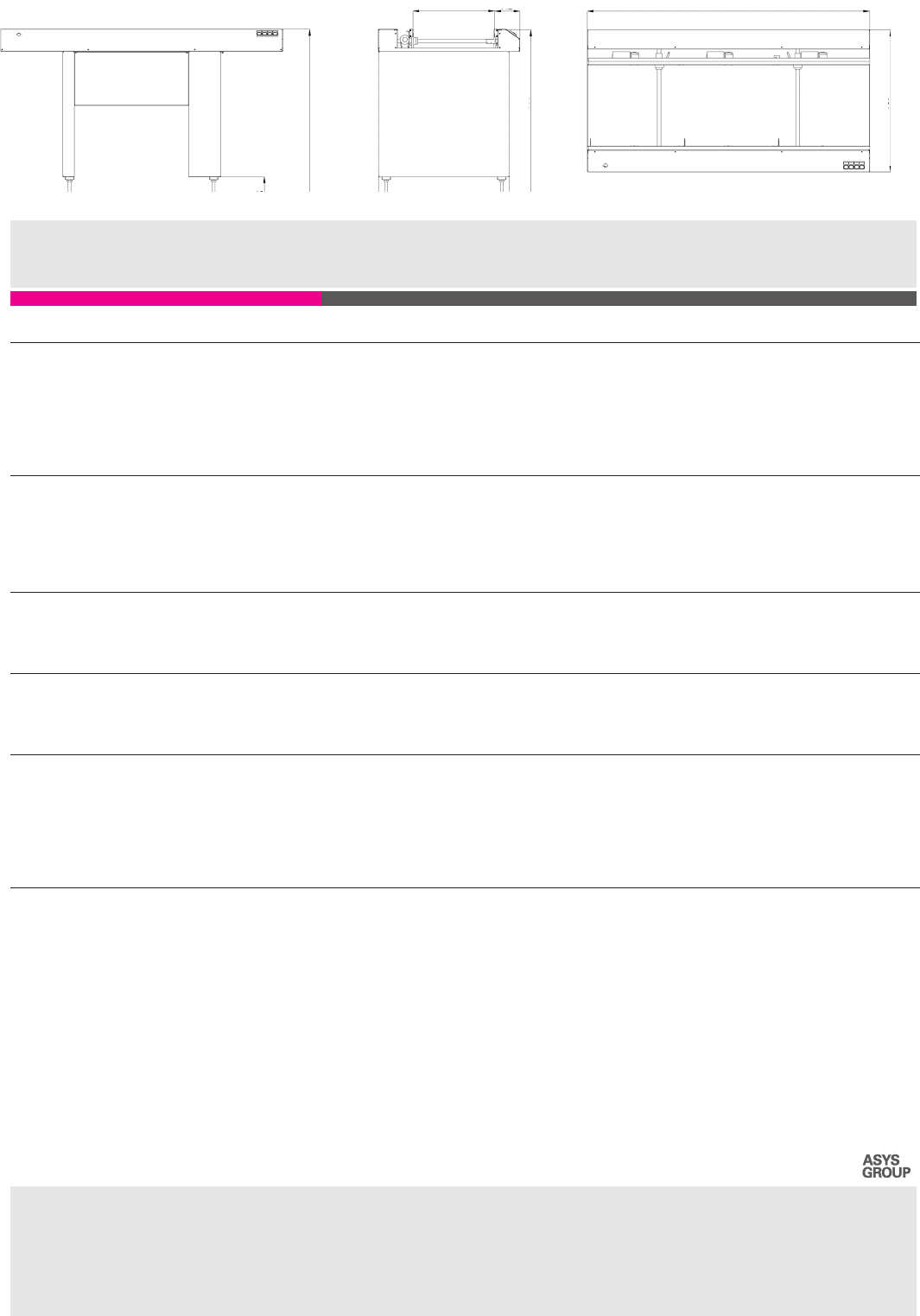

953
126
TH 950
797
1590
142,5460
