三星 三星 FEEDER FEEDER 培训教材 培训教材 G. 将取料盖向下面压下 . H. 将取料盖锁钩勾紧 , 将胶带从窗 口拉起 I. 将胶带沿着导向轮缚在胶带旋转 胶盖上 J. 将胶带旋转胶盖拉紧 K. 用手指按下推料杆 , 使料带向前推 进直至到有料在取料窗口位置上 . L. Feeder 前端位置纸 / 胶带多余部分 导向料带槽 , 上完 Feeder 必须检查 前端位置是否升高 .
三星
三星
FEEDER
FEEDER
培训教材
培训教材
二
二
.
.
使用方法和注意事项
使用方法和注意事项
.
.

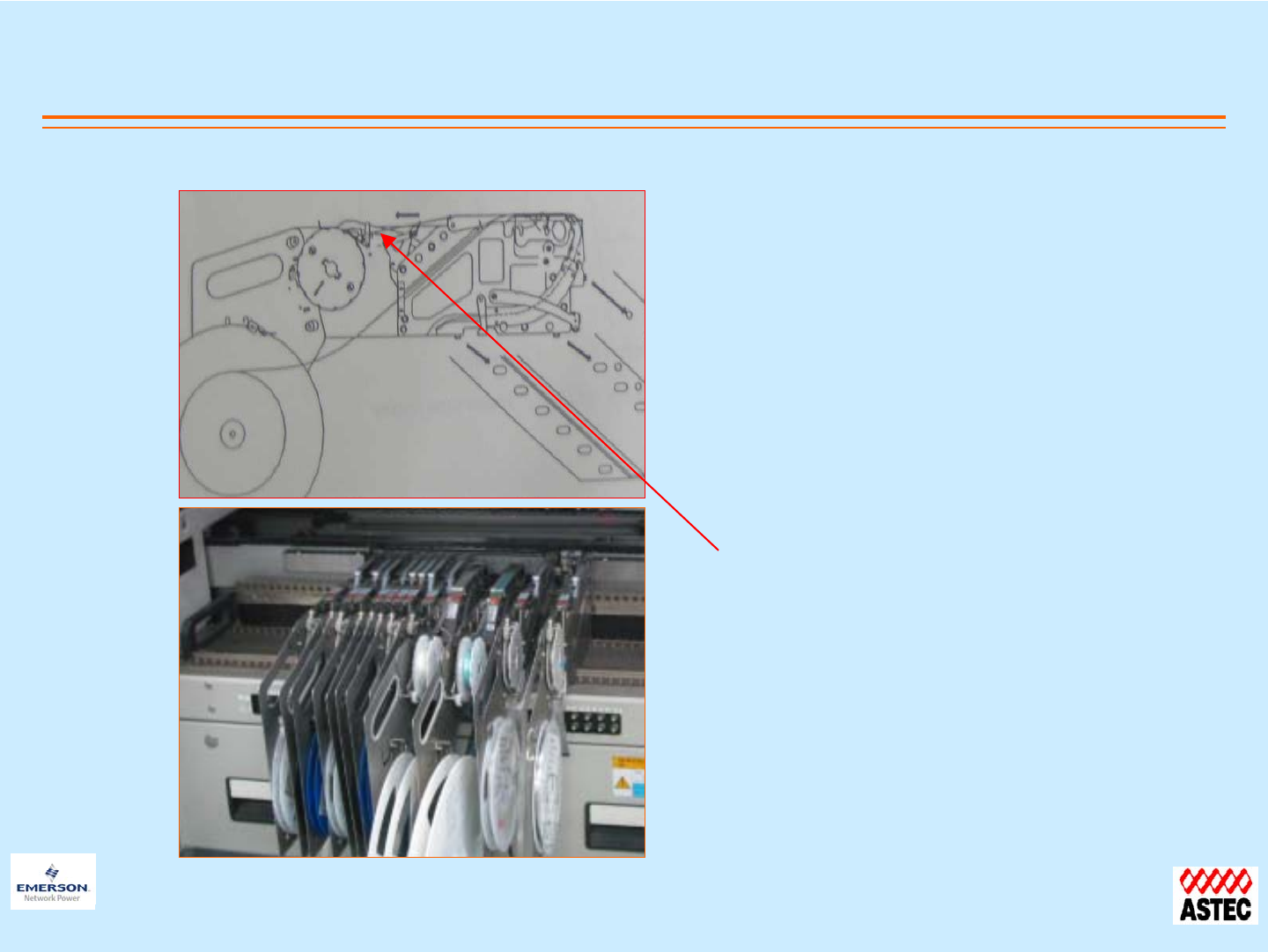

1. Feeder上料:
(1).上料前必须根据料带的步进及宽度来选择合适的Feeder.
A.先根据料带的步进及宽度
来选择合适的Feeder.
B.按正确方向将料卷放入
Feeder reel holder架上.
C.将取料盖锁钩松开.
D.将取料盖向上翻开.
E.将料带套上棘轮上.
F.将料带上面的胶带拉开.
三星
三星
FEEDER
FEEDER
培训教材
培训教材

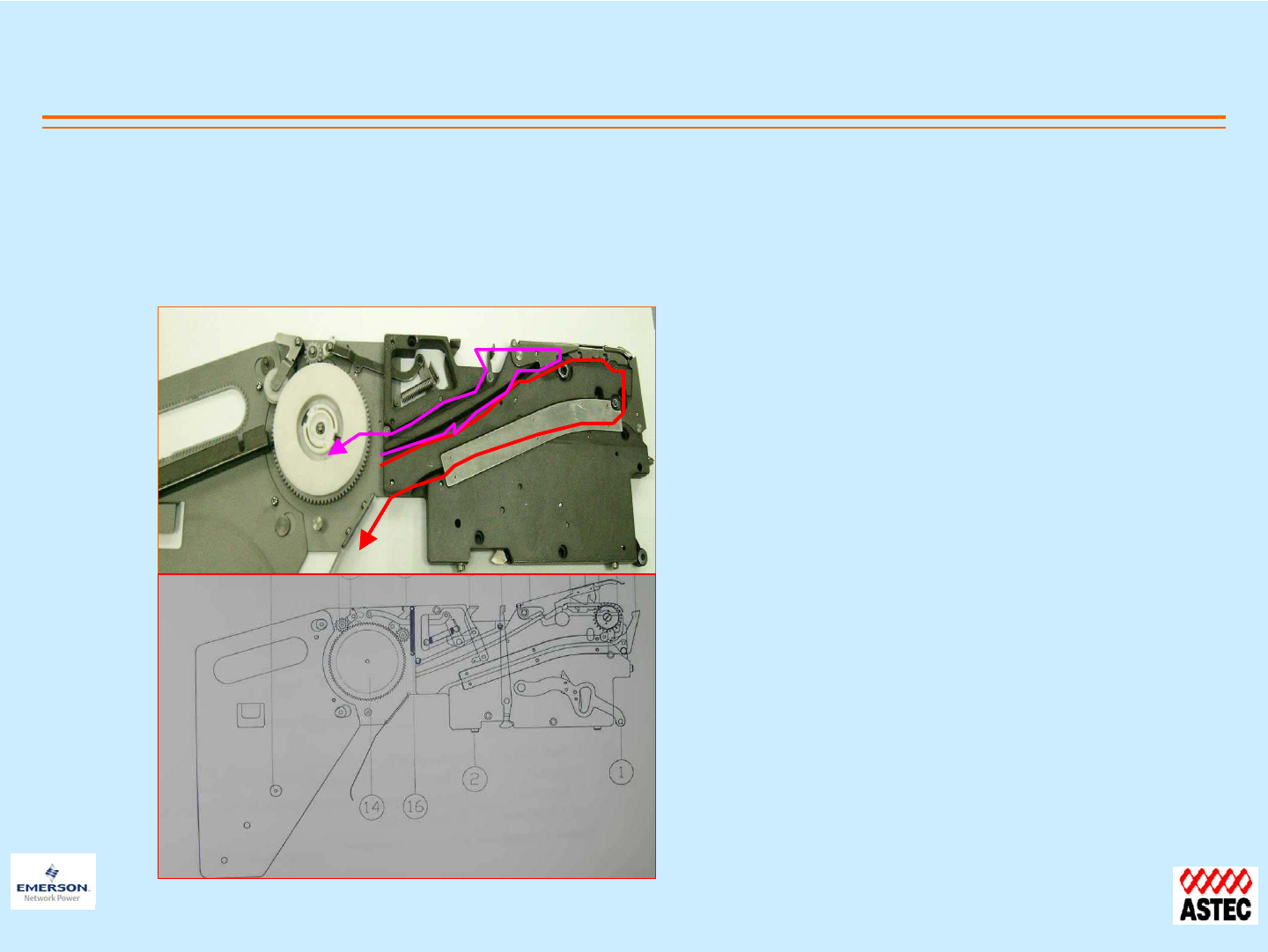

G.将取料盖向下面压下.
H.将取料盖锁钩勾紧,将胶带从窗
口拉起
I.将胶带沿着导向轮缚在胶带旋转
胶盖上
J.将胶带旋转胶盖拉紧
K.用手指按下推料杆,使料带向前推
进直至到有料在取料窗口位置上.
L. Feeder前端位置纸/胶带多余部分
导向料带槽,上完Feeder必须检查
前端位置是否升高.
三星
三星
FEEDER
FEEDER
培训教材
培训教材

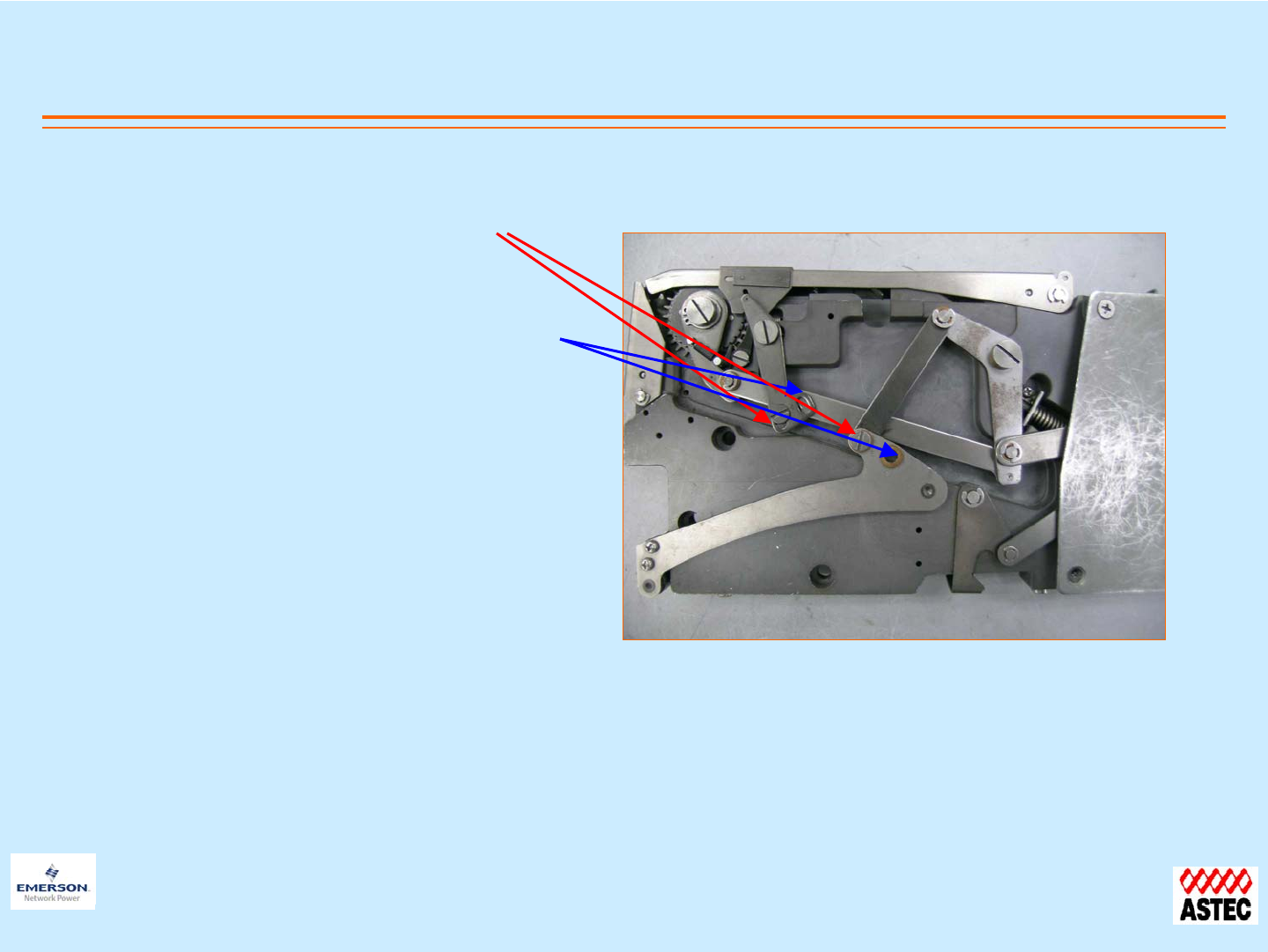

2、以16、24、32、44MM的FEEDER为例调节距
步骤:(1).松开节距固定螺钉
(2).将节距调到所需的孔上
(如8,12,16)
(3).拧紧固定螺钉
