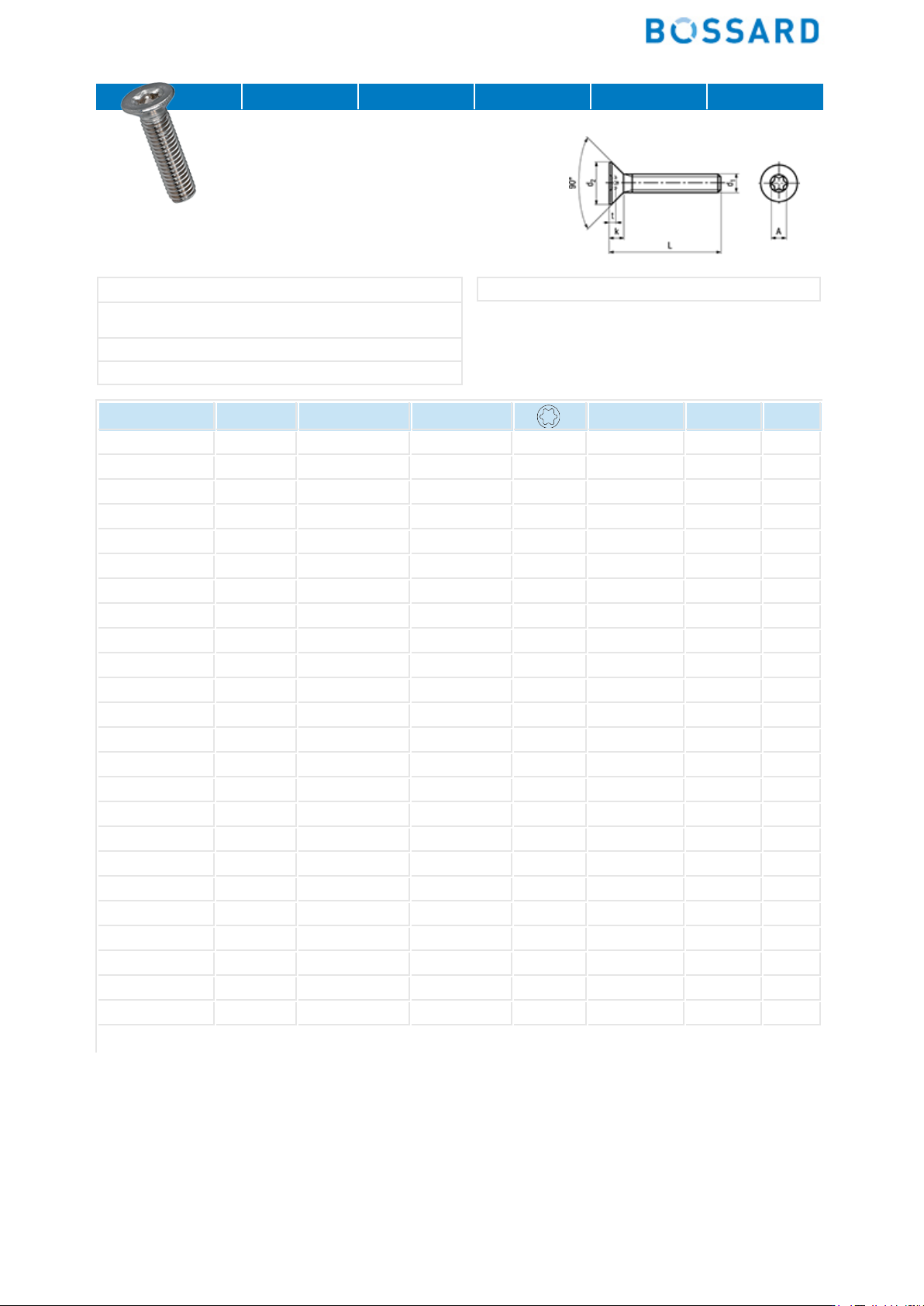

ISO 14581 Draftstandard BN 3803 Hexalobular (6 Lobe) socket flat countersunk head socket screws fullythreaded StainlesssteelA2 Article# d 1 d 2 max. k max. t max. A~ L 3061665 M2 3,8 1,2 X…
ISO 14581
Draftstandard
BN 3803
Hexalobular (6 Lobe) socket flat countersunk head
socket screws
fullythreaded
StainlesssteelA2
Article#
d
1
d
2
max.
k max.
t max.
A~
L
3061665 M2 3,8 1,2 X6 0,64 1,75 4
3061666 5
3061668 6
3061669 8
3061671 10
3271606 12
3271607 16
3061675 M2,5 4,7 1,5 X8 0,79 2,4 4
3061676 5
3061677 6
3061678 8
3061679 10
3061680 12
3061681 16
3271608 20
3271609 M3 5,5 1,65 X10 0,83 2,8 5
3061682 6
3061684 8
3061686 10
3061687 12
3061688 16
3061690 20
3061691 25
3061693 30
1
Article#
d
1
d
2
max.
k max.
t max.
A~
L
3143710 M4 8,4 2,7 X20 1,53 3,95 6
3061694 M4 8,4 2,7 X20 1,53 3,95 8
3061695 10
3061697 12
3061698 16
3061699 20
3061700 25
3061701 30
3271610 35
3271611 40
3061702 M5 9,3 2,7 X25 1,51 4,5 8
3061703 10
3061704 12
3061705 16
3061707 20
3061708 25
3061710 30
3061711 35
3061712 40
3271612 45
3271613 50
3061713 M6 11,3 3,3 X30 1,78 5,6 10
3061714 12
3061715 16
3061717 20
3061718 25
3061719 30
3061720 35
3061721 40
3271615 45
3061722 50
3271616 60
3271617 M8 15,8 4,65 X45 2,54 7,95 12
3271618 16
3271620 20
3271621 25
3271622 30
3271624 35
3271625 40
3271627 45
3271628 50
