第三部分 不良错误类型和定义——形状错误 形状错误： pad 上的焊膏拉尖等，形状畸形。 • 平衡值 平衡值 高度最高值 平均高度 平衡值 = 高度最高值 – 平均高度 如果测量的平衡值超过设置值，形状错误会出现。 最高值 最高值 (300 um) 均高度 平衡值 = 300 ‐ 110= 190 10/9 < 侧面 > 平 均高度 (110 um) 10/13
第三部分
不良错误类型和定义——高度错误
高度
错误
测量
的平均高度超过容许范围设置值
高度
错误
：
测量
的平均高度超过容许范围设置值
(um)。
Stencil:
网板厚度
网板厚度
L.H.:LowerHeightLimit(um)，下部高度限度
U.H.:UpperHeightLimit(um)，上部高度限度
U.H.(UpperHeight) 上部高度
网板厚度
9/9
L.H.(LowerHeight) 下部高度
9/13
第三部分
不良错误类型和定义——形状错误
形状错误：pad上的焊膏拉尖等，形状畸形。
• 平衡值
平衡值
高度最高值
平均高度
平衡值
=
高度最高值
–
平均高度
如果测量的平衡值超过设置值，形状错误会出现。
最高值
最高值
(300um)
均高度
平衡值 =300‐110=190
10/9
<侧面>
平
均高度
(110um)
10/13
面积
错误
d
上
的焊膏部分
基于容许范围设置值过多
第三部分

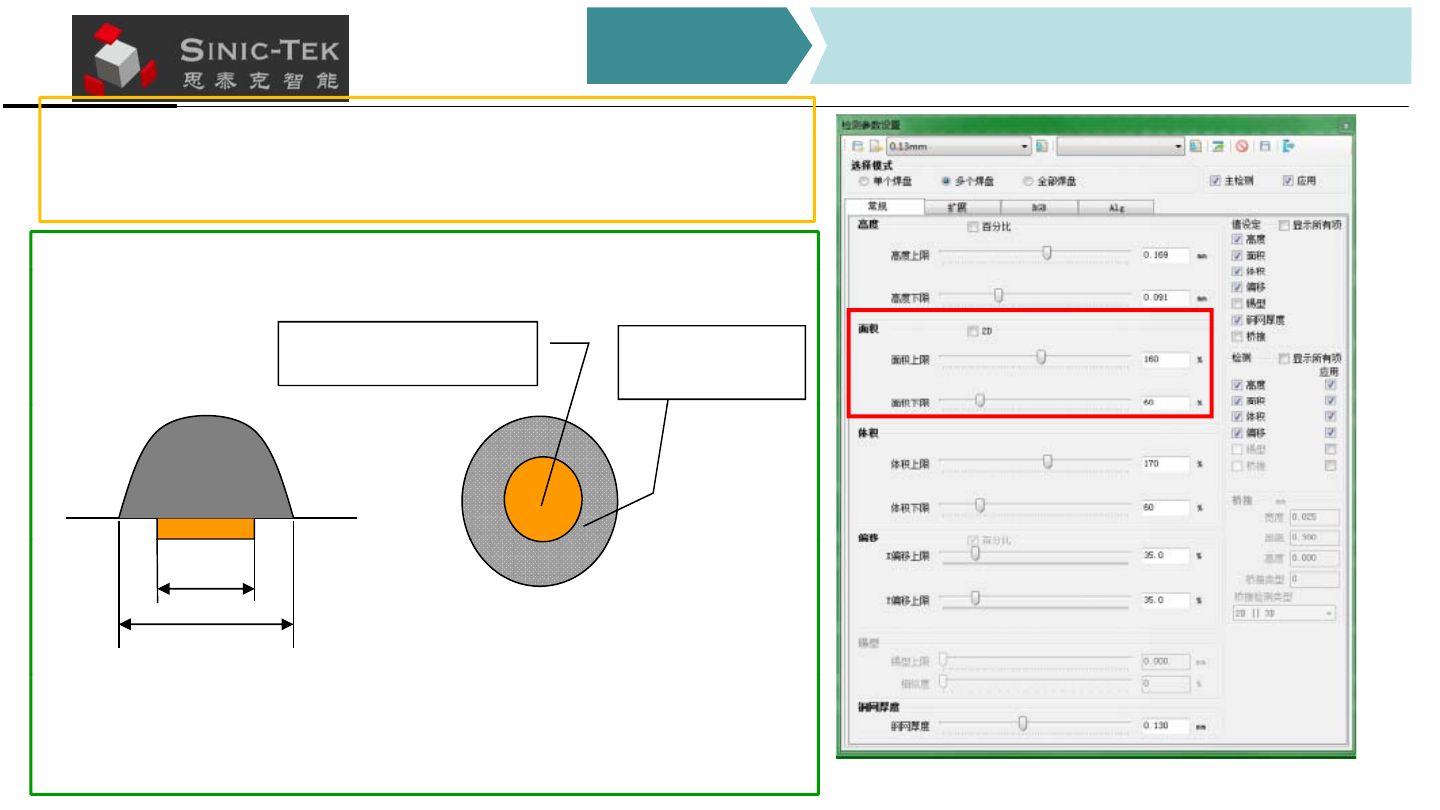

不良错误类型和定义——面积错误
面积
错误
：pa
d
上
的焊膏部分
基于容许范围设置值过多
/过少。
SolderArea(%)
PadArea(100%)
150[%]
100[%]
MAX(%)
MIN(%)
11/9
<侧面><顶部>
11/13
