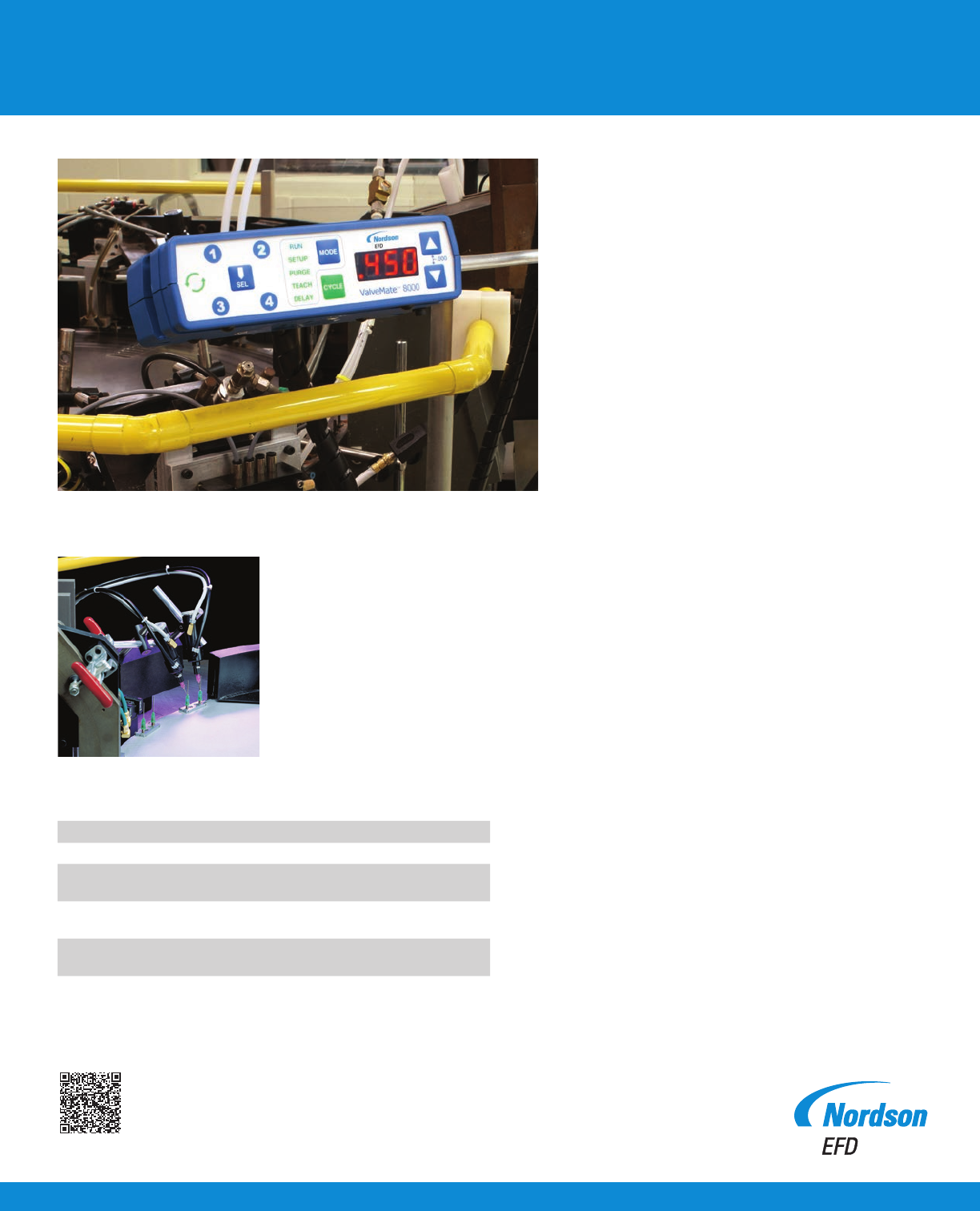

Schnelles und präzises Steuern von Dosierventilen
Steuergerät ValveMate 8000
Die dosierte Menge wird am stärksten durch
die Ventilöffnungszeit beeinflusst.
Die Dosiermenge wird durch die Kombination
von Materialdruck, Ventilhub, Dosiernadelgröße
und Ventilöffnungszeit bestimmt, wobei die
Ventilöffnungszeit den größten Einuss auf die
Materialmenge hat.
Das ValveMate
™
8000 bietet einen schnellen
und bequemen Weg, die Ventilöffnungszeit
schrittweise (in 0,001 Sekunden-Schritten)
einzustellen. Das Ergebnis ist eine
außergewöhnliche Prozesssteuerung ohne
zeitaufwendige Programmier- oder mechanische
Einstellungen, bei denen der Fertigungsprozess
angehalten werden müsste.
Vorteile
• Maximale und optimale Prozesssteuerung
• Einstellungen während des Betriebs möglich
• Die Dosierstation arbeitet mit optimaler
Geschwindigkeit
• Bis zu 4 Ventile können angesteuert werden
• Einfache Einstellung und Bedienung
• Anschluss an SPS-Einheit möglich
Betätigen Sie bis zu vier Ventile unabhängig
voneinander oder gleichzeitig.
Die ValveMate Controller bieten die Hauptkontrolle über die Dosiermenge.
Artikel-Nr. Beschreibung
7022004 8000 Multi-Valve Controller
7022246 Lineares Einzelmagnetventil für die Steuerung eines
Dosierventils
7022247 Zweifacher Magnetventilblock für die Steuerung von
zwei Dosierventilen
7022248 Dreifacher Magnetventilblock für die Steuerung von
drei Dosierventilen
7022249 Vierfacher Magnetventilblock für die Steuerung von vier
Dosierventilen
mehr Infos
“Wir hatten einen erfahrenen
Techniker, der 8 bis 10 Stunden
pro Woche mit der Anpassung der
Ausrüstung verbracht hat. Durch
den Einsatz eines Controllers an
jeder Dosierstation haben wir
diese Zeit auf fast Null reduziert”
– A.T. Cross Company
Nordson EFD ValveMate 8000 Ventilsteuergeräte
verfügen über eine mikroprozessorgestützte Schaltung
für eine sehr genaue Steuerung der Dosiermenge.
Einstellungen, wie beispielsweise das Spülen der
Materialschläuche, Einstellen der Dosiermenge und
andere Justierungen, können schnell und einfach an
der Dosierstation vorgenommen werden, ohne den
Fertigungsprozess anzuhalten.
ValveMate-Steuergeräte sind einfach einzurichten und
zu bedienen. Sie lassen sich problemlos an andere
SPS-Einheiten anschließen. Wenn das Startsignal von
extern eingegangen ist, reguliert der Mikroprozessor den
Materialauftrag. Am Ende des Dosierzyklus signalisiert
das ValveMate nach extern, dass der Prozess beendet
ist. Bei eventuellen Fragen wenden Sie sich bitte an
Nordson EFD Deutschland.
Automatisierte Dosiersysteme
Automatisierte Dosiersysteme von Nordson EFD bieten
markführende Wiederholungen und Genauigkeit beim
Platzieren und Auftragen von Flüssigkeiten. Spezialisierte
Dosiersoftware vereinfacht den Aufbau und die
Programmierung. Sie erhalten optimierte Dosierergebnisse
durch einen Laser-Höhensensor und Smart Vision und
CCD-Kameras.
Ventilauswahlanleitung
Siehe Ventilauswahl-Guide für Ventile, die mit
diesem Controller kompatibel sind:
www.nordsonefd.com/DE/ValveGuide
Fordern Sie eine Prozessauswertung an
Kontaktieren Sie Nordson EFD, um ein Präzisions-
Dosiersystem zu kongurieren, dass vollständig auf Ihre
speziellen Wünsche angepasst ist, mit
• Kostenloser Prozessauswertung durch erfahrene
Dosiersystem-Experten.
• Proben zum Test durch den Kunden, vor Kauf des Systems.
Spezifikationen
Eigenschaften Produkt
Gehäuseabmessungen 183
B
mm x 51
H
mm x 86
T
mm
(7,22
B
x 2
H
x 3,38
T
")
Gewicht 0,3 kg (0,6 lb)
Zyklusrate > 600 Zyklen/Minute
Zeitbereich 001 bis 99.9 Sekunden
Netzspannung 100-240 VAC, 50/60Hz,
Ausgangsspannung 24 VDC, max. 1,25A
Rückmeldung Optokoppler, 5 bis 24 VDC, max. 100mA
Startsignal 5-24 VDC-Signal
Zertizierungen CE, TUV, RoHS, WEEE, China RoHS konform
Garantie 1 Jahr, beschränkt
Für Nordson EFD Verkaufs- und Kundendienst in mehr
als 40 Ländern wenden Sie sich bitte an Nordson EFD
oder gehen auf www.nordsonefd.com/de.
Deutschland/Österreich
+49 89 2000 338 600; info.de@nordsonefd.com
Schweiz
+41 (0) 81-723-4747; info.ch@nordsonefd.com
Global
+1-401-431-7000; info@nordsonefd.com
©2021 Nordson Corporation v041921

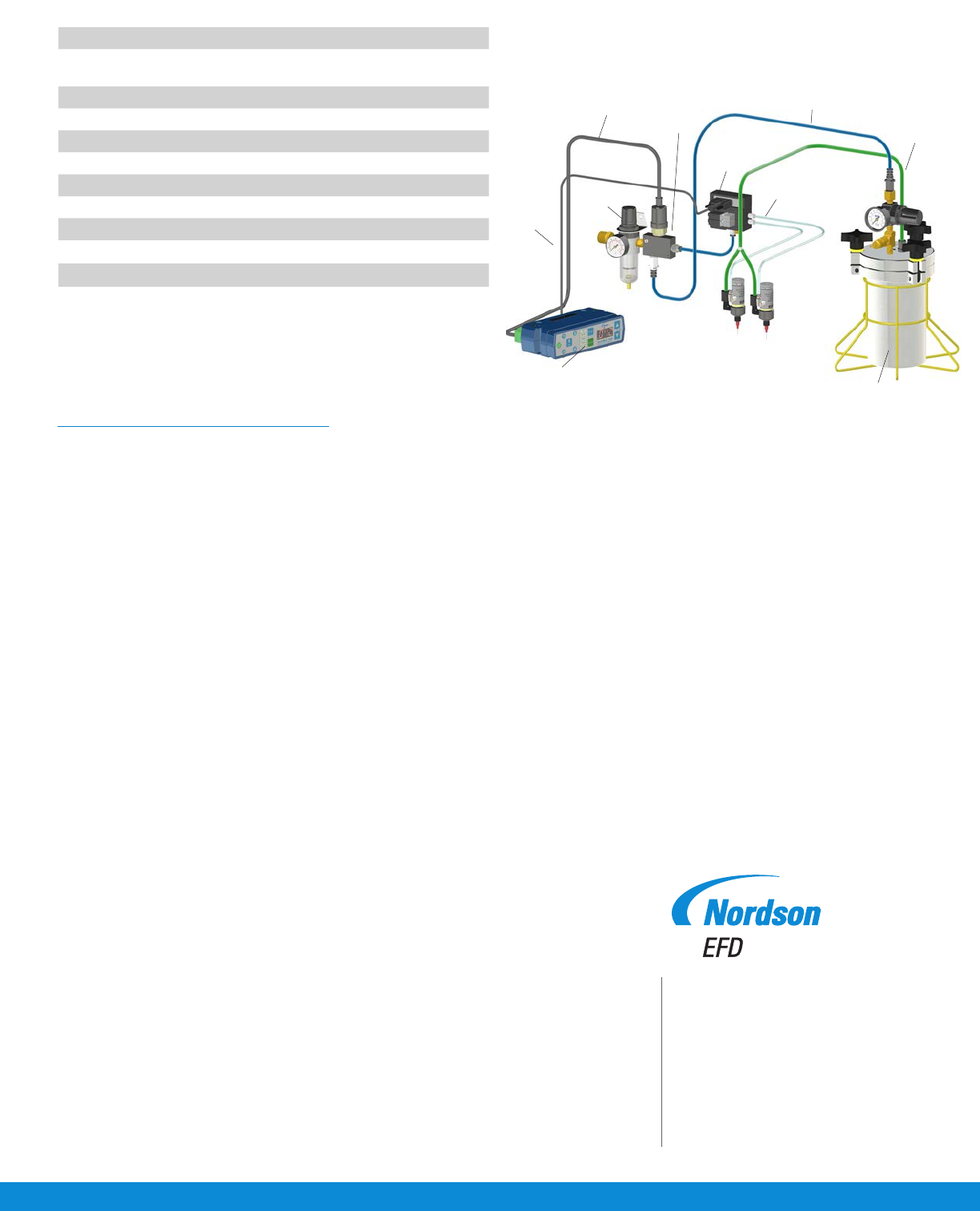

Filter-
Regler
Niederdruck-
Schalter
Alarm-Eingang
Tankluftleitung
Material-
schlauch
Ventil
Steuerluft
Magnetspule
Kabel der
Magnetspule
Flüssigkeitsbehälter
Steuergerät
ValveMate 8000
ValveMate 8000 Beispiel-Setup
