i-PULSE Co., Ltd.
1-9-3 Shinmiyakoda Kita-ku Hamamatsu
Shizuoka, 431-2103 Japan
Tel: (81)53-484-1871 Fax: (81)53-484-1870
All rights reserved. No part of this document may be reproduced or transmitted in any form or by any means, electronic or mechanical, for any purpose, without the express
permission of i-PULSE Co.,Ltd.
Contents
1 F3-008
TAPE GUIDE······························································ 1-1
CLAMP······································································· 1-2
2 F3-1216
TAPE GUIDE······························································ 2-1
CLAMP······································································· 2-2
3 F3-024
TAPE GUIDE······························································ 3-1
CLAMP······································································· 3-2
4 F3-032
TAPE GUIDE······························································ 4-1
CLAMP······································································· 4-2
5 F3-044
TAPE GUIDE······························································ 5-1
CLAMP······································································· 5-2
6 F3-056
TAPE GUIDE······························································ 6-1
CLAMP······································································· 6-2
7 F3-072
TAPE GUIDE······························································ 7-1
CLAMP······································································· 7-2
8 F3-088
TAPE GUIDE······························································ 8-1
CLAMP······································································· 8-2
4
6
7
9
16
11
8
11
16
10
12
13
2
3
16
1
15
14
5

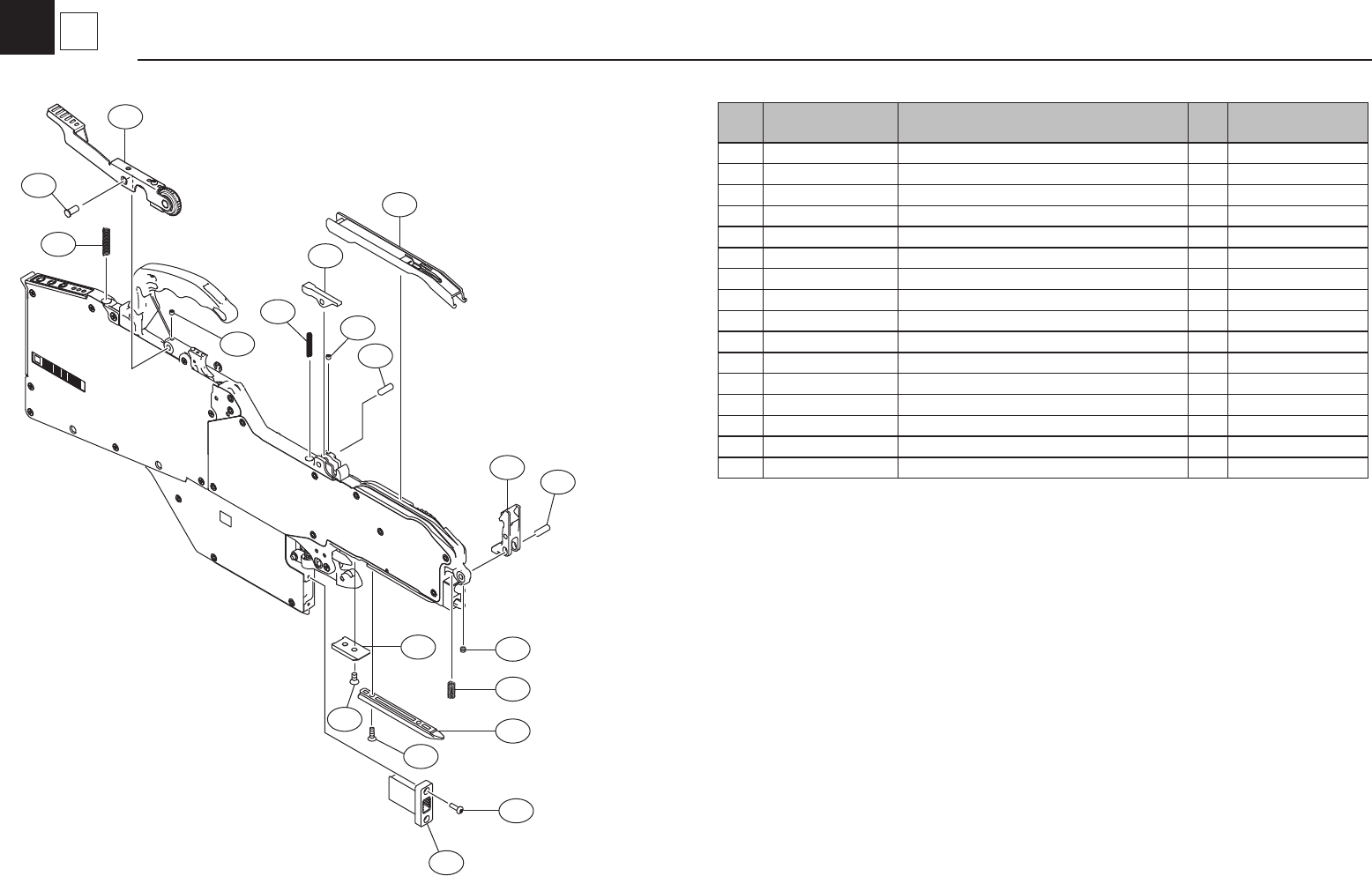

No. Part No. Part Name Q’ty Remarks
1
KHJ-MC106-00 PLATE,UNDER
1
2
KHJ-MC16B-00 SHAFT,P/O LEVER 2
1
3
KHJ-MC16E-00 SPRING,P/O LEVER
1
4
KHJ-MC16V-02 P/O LEVER ASSY.
1
5
KHJ-MC1A9-00 CONNECTOR,BOARD
1
6
KHJ-MC141-04 TAPE GUIDE ASSY.
1
7
KHJ-MC144-00 LEVER,TAPE GUIDE R
1
8
KHJ-MC145-01 LEVER,TAPE GUIDE F
1
9
KHJ-MC146-02 SPRING,TAPE GUIDE R
1
10
KHJ-MC147-02 SPRING,TAPE GUIDE F
1
11
KHJ-MC15A-00 SHAFT 112
2
12
KHJ-MC104-00 RAIL,UNDER
1
13
KHJ-MC10F-00 SCREW,FLAT HEAD
2
14
90166-02JA08 SCREW PAN H.:M2.5X8
2
15
91317-03006 BOLT HEX.SOCKET HEAD
2
16
92A08-03303 SET SCREW M3X3
3
KLK-MC100
1
1
TAPE GUIDE 8mm
